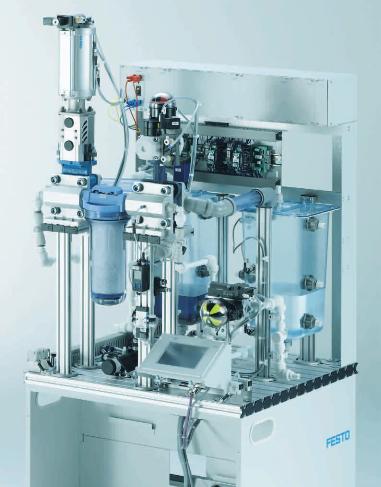

Station de filtration
Fonction
La station de filtration filtre des li-
quides. Le filtrat est pompé de la pre-
mière cuve, à travers le filtre, par l‘in-
termédiaire d‘une vanne à tiroir. Le
liquide filtré passe dans la seconde
cuve par un clapet à actionneur rota-
tif pneumatique. Une pompe séparée
permet d‘acheminer le liquide filtré
à la station suivante. Un programme
de lavage permet de décolmater le
filtre à contre-courant. Les dépôts
sont en outre éliminés par soufflage
à l‘air comprimé régulé.
Mesure, commande et régulation
Dans la station de filtration, des cap-
teurs mesure le niveau des cuves. Il
est ainsi possible de réaliser dans
l‘enseignement des missions simples
de commande visant à surveiller les
pompes, voire des projets complets
de commande d‘opérations com-
plexes du process. La régulation de
pression assure une qualité de filtra-
tion constante au rinçage à contre-
courant. Le capteur de pression à
afficheur LCD, sortie analogique et
sortie tout ou rien fournit toujours la
bonne mesure. Au rinçage à contre-
courant par l‘intermédiaire du déten-
deur proportionnel, le régulateur à
algorithme P, PI ou PID assure une
qualité de filtration constante. La
régulation peut ainsi être illustrée
en environnement pratique dans la
formation.
Ouvrir, fermer
Dans les process complexes, le bon
choix des équipements, tels que
vannes, actionneurs, accessoires
d‘actionnement et pilotes, jouent un
rôle essentiel. La station de filtration
utilise des composants de process
les plus divers. Tous les servoméca-
nismes d‘actionnement des vannes
sont commandés par un distribu-
teur NAMUR directement bridé sur
la vanne.
Vanne à tiroir
à actionneur linéaire
COPAC.
Clapet
à robuste actionneur rota-
tif „Rack&Pinion“ COPAR et grand
voyant.
Robinet à boisseau sphérique à
3 voies
à actionneur rotatif à double
bielle (« scotch yoke ») SYPAR et
grand voyant.
