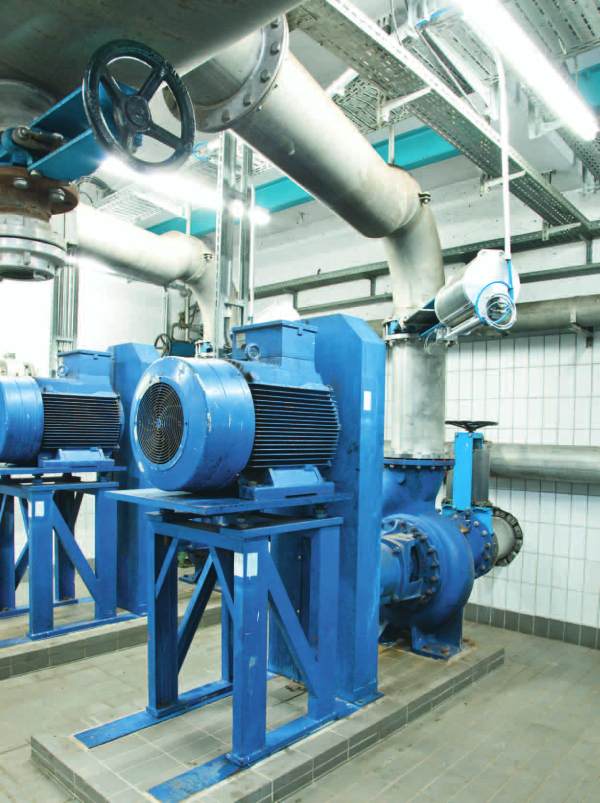

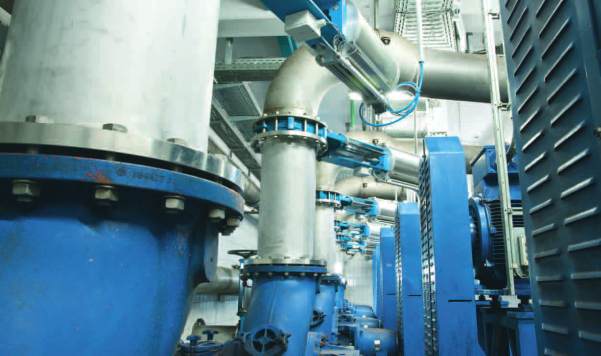

das Pumpwerk
nach dem Umbau.
Saubere und sichere
Lösung:
Pneumatik-
schieber statt
Rückschlagklappe.
Dezentral gelöst
Das Klärwerk Sindelfingen in der Nähe
von Stuttgart reinigt die Abwässer von
250.000 Einwohnern. Ihr Beispiel zeigt
eindrucksvoll die Vorteile einer pneu-
matischen Automatisierungslösung.
Die Armaturen mit ihren pneumatischen
Stellantrieben DLP bzw. DRD von Festo
sind über die gesamte Anlage verteilt
und teilweise schwer zugänglich. Anstatt
sie über Einzel-Vorsteuerventile anzu-
steuern, entschied man sich für eine
dezentrale Lösung: Über Ventilinseln
vom Typ CPX/MPA wurden die Antriebe
an das Leitsystem angebunden.
Bei dieser Systemlösung besteht nur eine
einzige, klar definierte und standardi-
sierte Schnittstelle von der Ventilinsel
zum Feldbus. Das modulare elektrische
Terminal CPX erhöht in Kombination
mit den Ventilinseln MPA die Anlagen-
verfügbarkeit. Hierzu tragen auch die
Wartungs- und Diagnosefähigkeiten
bei. Ein Elektronikbaustein ermöglicht
eine ventilspezifische Diagnose pro
Ventilspule. Er überwacht Spulenstrom,
Unterspannung und Kurzschluss und
erkennt Leitungsunterbrechungen.
Der integrierte Diagnosespeicher hält
die Meldungen mit Zeitstempel fest.
Messbarer Umweltschutz
Das zentrale Pumpwerk der Kläranlage
Sindelfingen ist jetzt besonders energie-
effizient. Sechs Kreiselpumpen im Pum-
penkeller stehen zur Verfügung – jeweils
mit einer Leistungsaufnahme von 90 kW
und einer Förderleistung bis 500 l/s bei
einer Förderhöhe von 8 bis 9 m.
Vor dem Umbau mussten die Rückschlag-
klappen ständig offen gehalten werden,
was allerdings die Förderleistung um bis
zu 10 % verringerte. Nach der Moderni-
sierung ersetzt die neue pneumatische
Automatisierung der bestehenden
Absperrschieber alle Rückschlagklappen
vollständig und funktional und steigert
so die betriebliche Sicherheit. Die
gleiche Pumpförderleistung wie bisher
erreicht die Kläranlage Sindelfingen nun
mit wesentlich weniger Energieaufwand.
Pro Jahr werden 89.469 kWh oder 11.300 €
Energiekosten eingespart. Dies ent-
spricht einer gesamten Ersparnis für das
Klärwerk Sindelfingen von 2 % des
Gesamtbedarfs an elektrischer Energie.
Zudem ist das Pumpwerk nun wesentlich
übersichtlicher und die Anlage benötigt
weniger Platz. Auch der Lärmpegel ist
deutlich gesunken. Da die Absperr-
schieber dicht schliessen, treten keine
unerkannten Leckagen mehr auf. Dank
der pneumatischen Lösungen von
Festo konnte der Anlagenbetreiber die
Dauerlastfestigkeit, Lebensdauer und
Energieeffizienz deutlich steigern bei
einer Amortisationszeit der Investition
von weniger als einem Jahr.
