Algen sind kleine Klimaretter. Bereits bei ihrer natürlichen Photosynthese im Freien sind sie äußerst effizient und binden zehnmal mehr Kohlendioxid (CO₂) als Landpflanzen. In Bioreaktoren mit entsprechender Sensorik, Regelungstechnik und Automatisierung kann die Effizienz der Algen auf das Hundertfache von Landpflanzen gesteigert werden. Daher steckt in ihnen erhebliches Potenzial für eine klimaneutrale Kreislaufwirtschaft. Mit dem Forschungsprojekt PhotoBionicCell zeigen wir einen möglichen Ansatz für die industrielle Biologisierung von morgen.

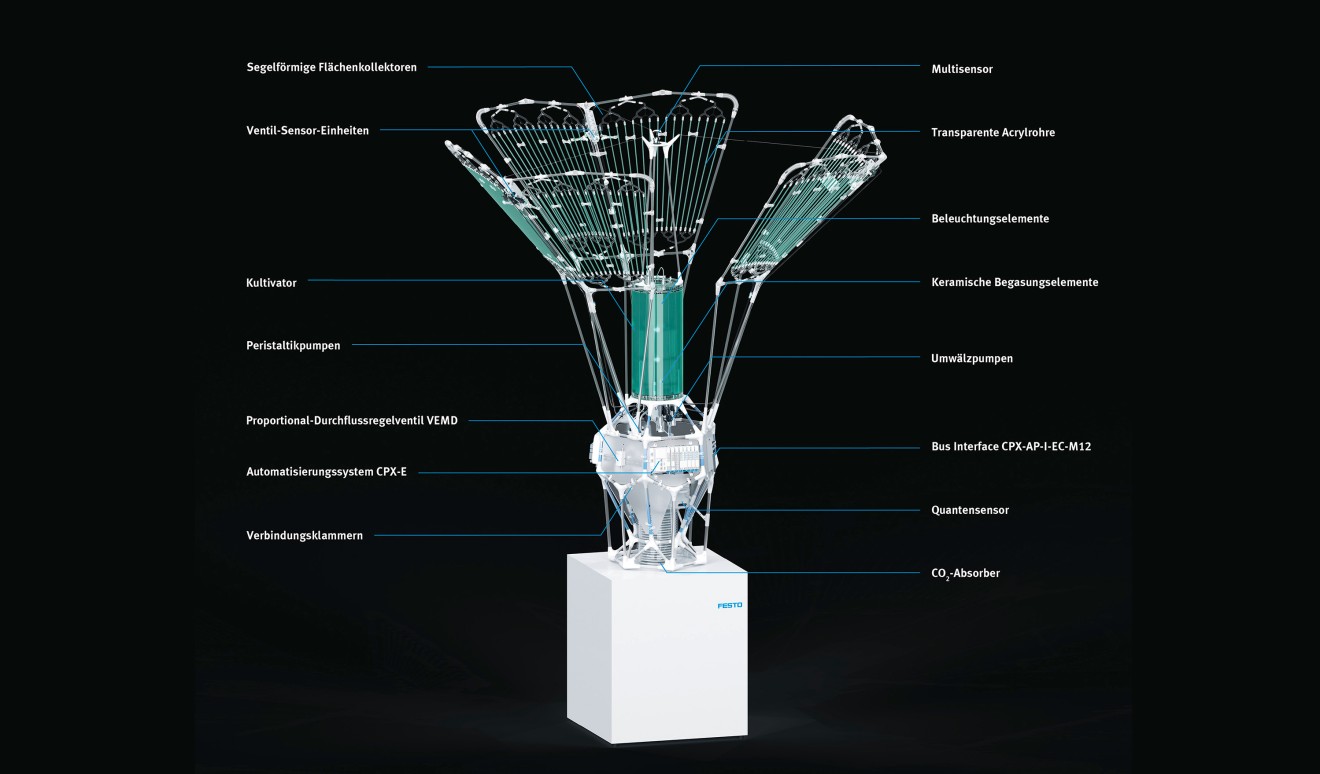

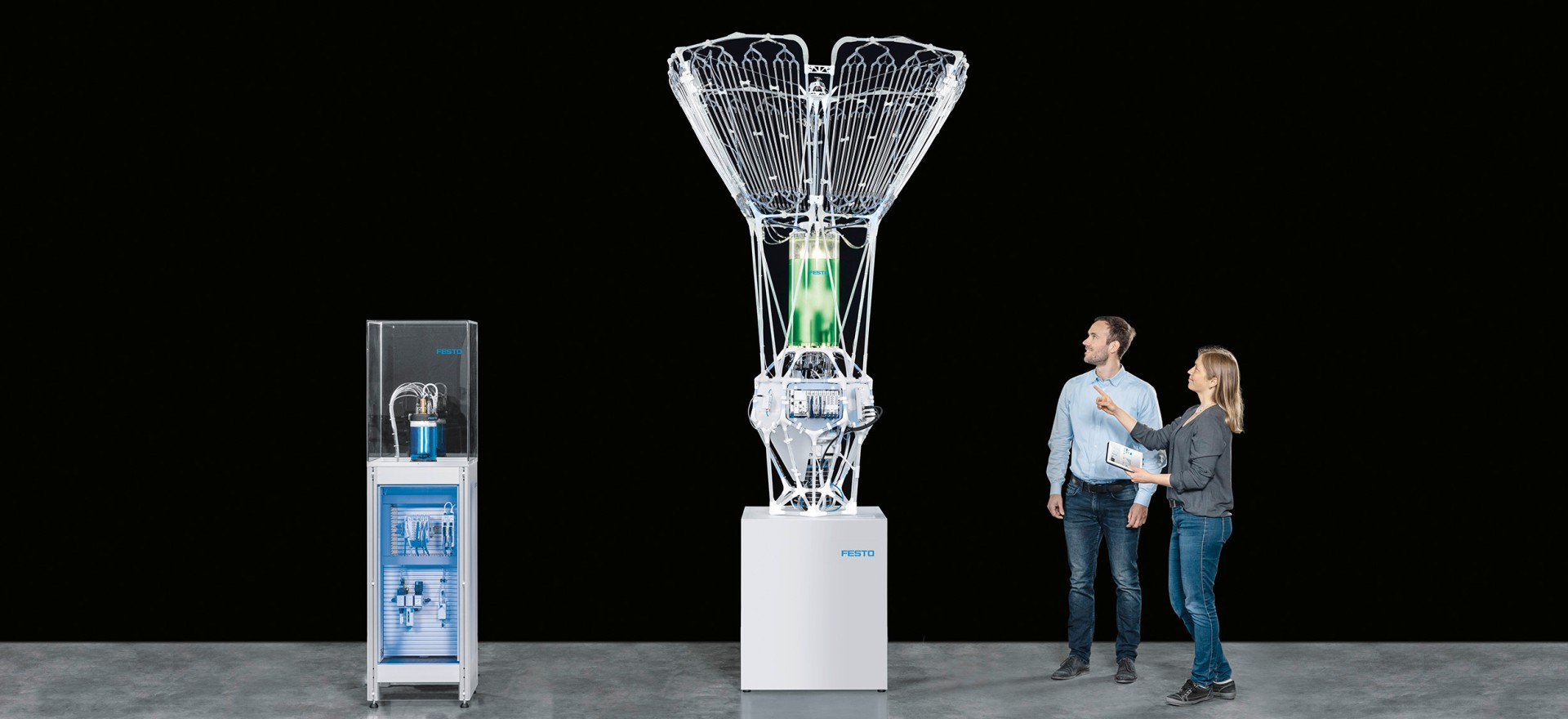

Mit dem Bioreaktor lassen sich Algen automatisiert kultivieren und ihr Wachstum kontrollieren. Dazu wird die Algenflüssigkeit nach oben in die Flächenkollektoren gepumpt, wo sie sich in gleichmäßiger Strömung verteilt und anschließend wieder in den Kultivator zurückfließt. Während dieser Zirkulation wandeln die Algenzellen mittels Photosynthese in ihren Chloroplasten Sonnenlicht, Kohlendioxid und Wasser in Sauerstoff und chemische Energieträger bzw. organische Wertstoffe um. So wird die Biomasse im geschlossenen Kreislauf hocheffizient und ressourcenschonend gezüchtet.
Um die bestmöglichen Bedingungen für die Mikroorganismen zu schaffen, kommt das Zusammenspiel von bewährter Steuerungs- und Regelungstechnik mit neuesten Automatisierungskomponenten zum Tragen. Ein ganzheitliches Begasungskonzept sorgt für die gleichmäßige Verteilung des aus der Luft entnommenen Kohlendioxids in der zirkulierenden Bioflüssigkeit.
Eine große Herausforderung bei Bioreaktoren ist, die Menge der Biomasse genau zu bestimmen. Hierfür setzen unsere Entwickler auf einen Quantentechnologie-Sensor des Start-ups Q.ANT. Dieser gibt präzise und in Echtzeit Auskunft über das Wachstum der Organismen. Die Algen werden ihm dafür automatisiert und kontinuierlich mittels Mikrofluidik von Festo zugeleitet. Der Quantensensor ist in der Lage, optisch einzelne Zellen zu detektieren, sodass die Menge der Biomasse exakt ermittelt werden kann. Zusätzlich untersucht er die Zellen auf ihre Vitalität. Erst dadurch ist es möglich, vorrausschauend auf Prozessereignisse zu reagieren und regelnd einzugreifen.
Abhängig von den Nährstoffen, die der Algenbiomasse zugeführt werden, bilden sich als Produkte ihrer Stoffwechselvorgänge Fettsäuren, Farbpigmente und Tenside. Diese dienen als Ausgangsmaterial zur Herstellung von Medikamenten, Lebensmitteln, Kunststoffen, Kosmetika oder Kraftstoffen. Anders als Produkte auf Erdölbasis können die biobasierten Endprodukte meist biologisch abgebaut und – ganz im Sinne einer gesamthaften Kreislaufwirtschaft – immer klimaneutral rückgeführt werden.

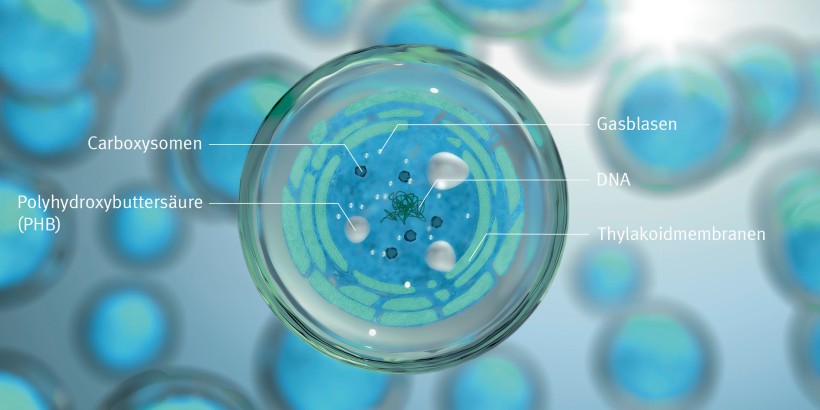

Für die Arbeiten zu PhotoBionicCell haben sich unsere Forscher auf die Kultivierung der Blaualge Synechocystis fokussiert. Sie produziert Farbpigmente, Omega-3-Fettsäuren und Polyhydroxybuttersäure (PHB). Dieses gewonnene PHB lässt sich durch den Zusatz weiterer Stoffe zu einem Filament für den 3D-Druck verarbeiten. Mit dieser modernen Produktionstechnologie können in kurzer Zeit komplexe Formen nachhaltiger Kunststoffkomponenten oder Verpackungen hergestellt werden. Bei PhotoBionicCell sind beispielsweise bestimmte Befestigungsklammern aus dem Biokunststoff verbaut.

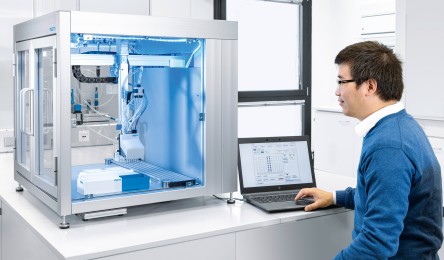

Many laboratory analyses have been done manually up to now. This is slow and can result in errors. The automation of such laboratory systems in the future will enable all required data to be read directly and in real time and researchers can concentrate better on their core tasks.
PhotoBionicCell will be completed by using in-house developed software. The dashboard allows multiple photobioreactors to be displayed with the current data situation and live images. Changes to parameters and the corresponding evaluations can be made around the clock and remotely. Users can thus respond to changes in the bioreactor at any time and, for example, start harvesting the product at the optimum time.
The digitised laboratory will be enhanced by an augmented reality application. A tablet can be used to augment reality and visualise the technical processes, process parameters and information about the processes inside the bioreactor.
Our developers are also using artificial intelligence (AI) to evaluate the data. This allows the bioreactor to be optimised for the propagation of the algae cultures or to maintain specified growth parameters with minimal energy input. It could also be used to forecast the service life of valves and other components. The use of digital twins created with the help of AI would also be possible. They could be used in future to simulate complete lifecycles of bioreactors and to show virtual images. The expected cell growth of different microorganisms could also be estimated with great accuracy before the physical setup up of a real system.
Even though we are still in the middle of the development process, the potential for the future is already becoming clear today. If expertise in automation and basic research come together, the road to carbon-neutral production on an industrial scale will be implemented much faster. That is why we are conducting research in the field of biologisation.
