Звезды Пневматики

Программа ключевых продуктов "Звезды Пневматики" - это цилиндры, распределители, датчики, блоки подготовки воздуха, и многое другое,  превосходно сочетающиеся в работе и по привлекательным ценам. Такие продукты легко найти в нашем онлайн каталоге –  они отмечены звездочкой. Кроме привлекательной цены, они также  могут быть поставлены в самые короткие сроки.

Пневмоцилиндры

Принадлежности к пневмоцилиндрам

Приводы

Запасные части





Певмоцилиндры



Стандартные цилиндры

DSN/ESN

Круглые цилиндры

Двухстороннего/одностороннего действия



Подробнее о продукте

DSNU

•  Диаметр (мм)

•  Ход (мм)



• Демпфирование



8… 25

10 ... 500, переменный ход

P, PPV



DSNU/ESNU

Круглые цилиндры

Двухстороннего действия

Подробнее о продукте

DSNU





• Диаметр (мм)

• Ход (мм)



• Демпфирование

Исполнения



8 … 63

10 ... 500, переменный ход

P, PPS, PPV

MA, MH, MQ, Q, S2, K2, K6, K3, K5, K8,  KP, R3, S6, R8, S10, S11, EX4

DSBC/DSBC-D3

Двхустороннего действия

По ISO 15552



Подробнее о продукте

•  Диаметр (мм)

•  Ход (мм)



• Демпфирование

• Исполнения

32 … 125

25 ... 500, Переменный

PPV, PPS

см. подробнее

DSBG-160+

на шпильках двухстороннего действия

по ISO 15552



Подробнее о продукте





• Диаметр (мм)

• Ход (мм)



• Демпфирование

160 ... 320

25 ... 500, переменный

PPV, P



ADN/ADNGF

Короткоходовый цилиндр

Двустороннего действия

По ISO 21287



Подробнее о продукте

ADN

•  Диаметр (мм)

•  Ход (мм)

• Демпфирование

• Резьба штока

12 ... 100 (ADNGF) ... 125 (ADN)

5 ... 80

P, PPS

Внутр/ (I), Наружн. (A)



Цилиндры с направляющей

DFM/DFM-B

Двухстороннего действия



Подробнее о продукте



•  Диаметр (мм)

•  Ход (мм)

•  Демпфирование

•  Направляющая

12 ... 100

10 ... 320

P, PPV

KF, GF









Принадлежности для пневмоцилиндров

Принадлежности для штока



SG/SGA /SGS

Вилкообразные/шарнирные головки



Подробнее о продуктах

SGSGS

• SG - вилкообразная головка

SGA - вилкообразная головка

SGS - шарнирная головка

M4 … M48х2





M12 ... M36x2





M4 … M48х2

FK

Гибкое соединение



Подробнее о продуктах

FK

•  Угловая компенсация +/-4°

•  Осевая компенсация до 2 мм



М4 … M36х2



KSG/KSZ

Соединительная деталь



Подробнее о продукте

• KSG

• KSZ

M10X1,25 ... M27X2

M6 ... M20X1,5

Монтажные элементы для приводов

DARQ/MSK/DAMT/DAMS/AKM/WBN/ZNCF

Монтажные наборы





Подробнее о продуктах









•  DARQ - переходник

 MSK - 6-гранная гайка

•  DAMT - поворотная цапфа, модуль

•  AKM - защитный колпачек

•  WBN - поворотная цапфа для DSN/DSNU

•  ZNCF - поворотная цапфа для DSBC

A1-20, A1-30



M10X1 ... M30X1,5



32 ... 125 мм





12



8 ... 63 мм





32 ... 125 мм

HBN/HNC/HNA

Монтажные лапы



Подробнее о продуктах

HBN

•  HBN - для цилиндров DSN/DSNU

•  HNC - для цилиндров DSBC

•  HNA - для цилиндров ADN

8… 63 мм



32 ... 125 мм



12 ... 100 мм

FNC/FBN

Монтажный фланец



Подробнее о продуктах

FNC

•  FNC - для цилиндров DSBC

•  FBN -  для цилиндров DSN/DSNU

32 ... 125 мм



8 ... 63 мм

SNC/SNCB/DAMS

Поворотные фланцы





Подробнее о продуктах

LBNSNC

•  SNC - фланец с осью для DSN/DSNU

•  SNCB - фланец с осью для DSBC

•  DAMS - фланец с осью

32 ... 125 мм





32 … 125 мм





-

SNCL/SNCS

Поворотные фланцы



Подробнее о продуктах

SNCLSNCS

•  SNCL - без подшипника

•  SNCS - со сферическим подшипником

32 … 125 мм



32 … 125 мм

LBG/LN/LNG/LNZG/LSN/LSNG/SBN/LBN

Опортные стойки, поворотные цапфы





Подробнее о продуктах

LNLSNG

•  LBG - опорная стойка с осью от проворота

•  LN -  опорная стойка

•  LNG - опорная стойка для DSBC, DSBG

•  LNZG - опора цапфы

  LSN - опорная стойка со сферич. подшипн.

  LSN - опорная стойка со сферич. подшипн.

•  SBN -  поворотная цапфа для DSN/DSNU

•  LBN  - опорная стойка для DSN/DSNU

32 ... 125 мм





32 ... 320 мм



32 ... 200 мм





16 ... 320 мм



32 ... 320 мм





32 ... 200 мм





20 ... 63 мм







8 ... 63 мм

DPNA

Многопозиционный модуль



Подробнее о продукте

• для цилиндров ADN 12 ... 100 мм
Принадлежности для крепления датчиков

SMBR//SMB/SL

Крепления для датчиков



Подробнее о продукте

SMBR-8 - монтажный набор

SMB - монтажный набор

SL-DSM-... - держатель датчика для DSM

8 ... 63, 8/100-S6



8E,  FENG-32 ... 100



...-B, ...-S-M8-B

Направляющие

FENG

Линейная направляющая



Подробнее о продукте

для стандартных цилиндров

32 ... 100





Приводы

Неполноповоротные приводы



DSM-B

Двустороннего действия

с лопастью



Подробнее о продукте

DSM







• Угол поворота

• Размер

• Демпфирование

• Момент (Нм)



 0°... 270°

6 ... 63

Без, P

0,15 ... 80

DRRD

тип рейка-шестерня







• Угол поворота

• Размер

• Демпфирование

0 ... 200°

16 ... 40

P, Y9

Принаджежности для приводов

SL-DSM-B

Подробнее о продукте

SL-DSM

Держатель датчика для DSM  ...-B, ...-S-M8-B

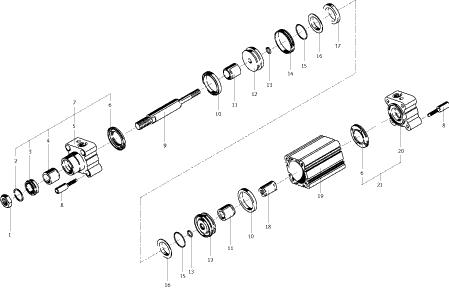

Запасные части

Поставка

Ремонтные комплекты

Со склада

Ремонтные комплекты

пневмоцилиндров

Запасные части

•  DNC/DNCB/DSBC

•  DSBG

•  ADVU

32 … 125 мм

160 … 320 мм

32 … 100 мм



Специсполнения DSNU:

MA, MH, MQ - спец. исполнениz крышки цилиндра

Q - С защитой от проворота штока

S2 - Двусторонний шток

KP - C фиксатором штока

K8 - Удлиненный шток

S6 - Термостойкие уплотнения до температуры 120 °C

K2 - Удлиненная наружная резьба на штоке

K3 - Внутренняя резьба на штоке

K5 - Специальная резьба на штоке

K6 - Укороченная наружная резьба на штоке

R8 - Защита от пыли

S10 - Малая скорость

S11 - Низкое трение

R3 - Высокая защита от коррозии

EX4 -  Сертификат EU (ATEX)



Специсполнения DSBC:

Q - Квадратный шток

C - Встроенный фиксатор штока

E... - С фиксатором поршня в конечных положениях

L - Низкое трение

U - Малая скорость (равномерное движение на малых скоростях)

T - Двусторонний шток

F - Шток с внутренней резьбой

D3 - Пазы для датчиков положения с 3-х сторон

P - Упругие демпфирующие кольца/элементы с двух сторон

R3 - Высокая защита от коррозии

T1 - Диапазон температур 0 ... 120 °C

T3 - Диапазон температур –40 ... +80 °C

T4 - Диапазон температур 0 ... +150 °C

P2 - Защитный гофр на передней крышке

A1 - Грязесъемная химическистойкая манжета штока

A2 - Жесткий скребок-уплотнение штока

A3 - Уплотнения штока для работы без смазки

...E - Удлиненный шток

...L - Удлиненная резьба штока
