Принцип установки

Концепция Вашей системы определяет идеальное решение для пневмоостровов

Пневмоострова с CPX, с контроллером CODESYS как опция, а также системы установки CPI и CTEL облегчают концепции управления и установки, которые прекрасно приспособлены под концепцию Вашей системы. Или как альтернатива, Вы можете использовать IO-Link мастер CECC от Festo, который позволяет интегрировать дополнительные внешние функции. Также легко реализовать гибридное сочетание централизованной и децентрализованной ситем установки.


Loading the player ...

Централизованная/гибридная система установки

В централизованной системе установки несколько приводов и функций связаны между собой и полностью управляются одним пневмоостровом через контроллер CODESYS.

Преимущества централизованной системы установки:

  • До 60% больше эффективность благодаря интеграции функций
  • Снижение канальных расходов на 50%
  • До 40% лучше прозводительность

Гибридные системы установки сочетают в себе преимущества централизованных и децентрализованных систем установки.

Децентрализованная система установки / расширения системы

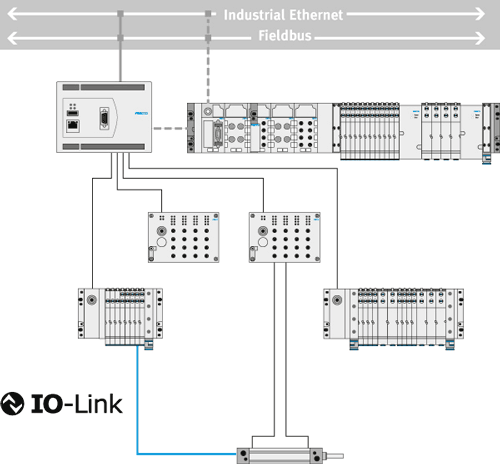

Отдельные фунции децентрализованно соединены с небольшим пневмоостровом с помощью короткой соединительной трубки. Пневмоостров подключен к контроллеру посредством гибридного кабеля для передачи данных и напряжения.



Преимущества децентрализованной системы подключения:

  • Время цикла сокращается на 30% за счет очень короткой трубки
  • Занимаемое пространство уменьшается на 70%
  • Расход воздуха снижается на 50%
Децентрализованная установка

Доступные системы и преимущества:



Система установки CPI в каталоге

  • Различные зоны напряжения благодаря дополнительному источнику питания
  • Больше участников при четырех модулях в строке



Система подключения CTEL (I-Port, CTEU) в каталоге

  • Самонастраивающаяся
  • Недорогие базовые функции



IO-Link мастер в каталоге

  • Oткрытая, стандартизированная система
  • Интегрируемые внешние функции


Принцип установки:

Концепция централизованного монтажа

Концепция:

Несколько приводов и устройств объединены и полностью регулируются одним пневмоостровом большого размера. Пневмоостров устанавливается в легкодоступном месте, например, перед машиной, на стойке управления или над ней. Длина пневматических линий в этом случае не превышает нескольких метров.

Продукция Festo:

Пневмоостров VTSA, тип 44, в каталоге

Пневмоостров по ISO, тип 04, в каталоге

Пневмоостров MPA, тип 32, в каталоге

Пневмоостров Midi/Maxi, тип 03, в каталоге

Электрический терминал CPX, тип 50, в каталоге

Новое по CPX:

CODESYS

Опция для Industry 4.0:

интеграция с помощью OPC UA



Более 20 протоколов fieldbus и Ethernet:

PROFIBUS и PROFINET

DeviceNet и Ethernet/IP

CANopen, Modbus TCP и EtherCAT

AS-интерфейс

Простые диагностика и визуализация

например, через FDT/DTM (Profibus)
или OPC сервер (Ethernet)

Подробнее о fieldbus/Ethernet



Простое конфигурирование и диангостика для всех CPX модулей:

Festo Maintenance Tool (инструмент обслуживания)

Диагностика и информация по обслуживанию через веб-мониторинг:

Веб-мониторинг CPX

Ввод в эксплуатацию и инструмент технического обслуживания для всей продукции:

Festo Field Device Tool (инструмент настройки полевых устройств)

Festo Configuration Tool

Простой ввод в эксплуатацию:

Файлы описания устройства

Функциональные элементы

Прошивки

Шаблоны для держателей этикеток в пневмоостровах:

Шаблоны в формате MS-Word



CTEL/CTEU: чрезвычайно простая и недорогая технология fieldbus

Узел шины для различных пневмоостровов и цифровых входов

Узнать больше
