Příklady pro servopneumatickou techniku – aplikace

Oblasti použití

Úplný potenciál servopneumatické techniky je využíván v následujících oblastech:

  • Přizpůsobivé a řízené lisování výrobků definovanou silou, např. v automobilovém průmyslu
  • Přemisťování výrobků z dopravníkového pásu do balicí jednotky v oboru balicích technologií
  • Funkce posouvání a třídění v oboru dopravních technologií
  • zařízení pro plnění stanoveného objemu látek v oboru dávkovacích technologií
  • Polohování zkušebních zařízení v oboru testovací techniky

Servopneumatická technika od společnosti Festo: spolehlivý úchop velkých bubnů

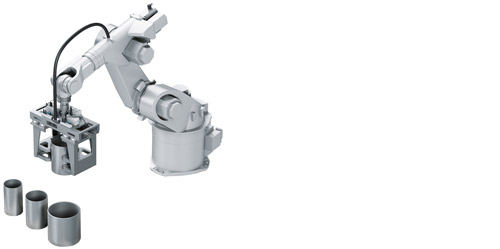

Příklad: velké servopneumatické chapadlo

Velké bubny se musejí vždy uchopovat bezpečně a spolehlivě - dokonce i v případě nouzového zastavení. Sestava chapadla je namontována na průmyslovém robotu, kterého lze používat k uchopování výrobků různých velikostí a citlivostí. Aby bylo možné vykonávat rychlé pohyby robotu, byly pro zákazníka důležitými předpoklady požadavky na velmi malý prostor a výjimečně lehké pohony. Parametry polohy a síly se nastavují pro každý výrobek prostřednictvím průmyslové sítě.

Řešení:

Pohony s vedením v kuličkových oběžných ložiskách DGCIneboválce s pístnicí DNCI(v závislosti na typu chapadla) jsou namontovány na systému vedení dodaném zákazníkem a jsou řízeny pomocíproporcionálního průtokového ventilu VPWP-6.

Modulárníelektrický terminál CPXs PROFIBUS a dvěma

systémy polohování CPX-CMAXřídí “prsty chapadla”.

Parametry polohy a síly se nastavují v přímém provozu prostřednictvím obslužného rozhraní. Doplňkové ventily zajišťují bezpečné zachycení výrobků dokonce i v případě nouzového zastavení.

Výhody:

  • Kompaktní rozměry, avšak také pohon s malou hmotností a velkým výkonem
  • Rychlé ustavení polohy „prstů chapadla“
  • Rychlé přepínání řízení polohy a síly
  • Dostupnost různých protokolů průmyslových sítí; možnost snadné přestavby
  • Nastavení hodnot při změně výrobku jednoduchým stiskem tlačítka
