Makra EPLAN

Asistence při návrhu a výběru výrobků

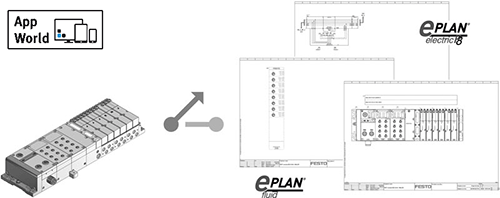

Snadný a rychlý návrh schémat zapojení a dokumentace

S knihovnami maker vytvořenými společností Festo je navrhování v softwaru E-CAD EPLAN Electric P8 2.1 (nebo vyšším) skutečně zcela jednoduché.



EPLAN electric

Makra pro EPLAN

Ke stažení jsou k dispozici následující data EPLAN se všemi makry.
Vytvořeno v nástroji EPLAN P8 verze 2.1, 2.3 a 2.4



Kompletní balíček obsahuje:

  • Databázi s více než 35 000 výrobky
  • Makra s funkcemi pro 24 000 výrobků
  • 2D grafická makra pro 8 900 výrobků



Ke stažení:
Kompletní balíček verze 2.4

Kompletní balíček verze 2.3

Kompletní balíček verze 2.1



Jednotlivé balíčky verze 2.3

CPX – součásti a moduly

CPV – komponenty





Jednotlivé balíčky verze 2.1

CPX – součásti a moduly

CPV – komponenty











Alternativně můžete tato makra stahovat také prostřednictvím našeho on-line katalogu výrobků a přes datový portál EPLAN.



Zde získáte další informace:

Jak mohu stáhnout jednotlivá makra pro EPLAN a jak je mohu použít?

Jak mohu stáhnout balíčky maker pro EPLAN a jak je mohu použít?





EPLAN fluid

Pneumatická schémata zapojení

Eplan a Festo spolupracovali na vytvoření schémat zapojení pneumatických obvodů: konstrukční nástroj EPLAN Fluid je propojen s katalogem Festo xDKI na disku DVD. K přenosu všech údajů a pneumatických symbolů pro relevantní výrobky Festo do kusovníku lze použít funkci importu.

Nová platforma zahrnuje veškerá řešení CAx ze softwaru a služeb Eplan. Z této platformy vychází i nástroj EPLAN Electric P8. Přímá, neomezená spojnice k technologii kapalin. Stejná databáze a objektová orientace umožňuje spoje on-line mezi různými typy dokumentů. Změny provedené v jednom místě jsou okamžitě dostupné pro veškeré související funkce bez ohledu na to, jedná-li se o elektrické či kapalinové technologie.

Obsah projektu

Samostatné součásti a moduly pro řízení ventilových terminálů od společnosti Festo pro EPLAN P8.

Soubory PDF, jež jsou k dispozici, lze použít k vytváření obvodů pro jiné systémy E-CAD.

Realizované typy ventilového terminálu

CPX (elektrická periferní zařízení a uzly sítí)

MPA (pneumatické součásti)

Projekty elektro a konstrukce

Přehled struktury zařízení

  • S napájením jednotlivých modulů
  • S objednacím kódem

Schémata zapojení

  • Schéma připojení
  • Zapojení svorkovnic
  • Schéma řízení (PLC)

Přehled rozvaděčů

  • S objednacími kódy
  • V měřítku 1:1

Údaje o druhu výrobku

Obsahuje základní údaje o materiálu pro sestavování rozpisky:

  • S konfiguracemi modulů s logikou propojení
  • Se šablonami funkcí
  • V 6 jazycích (němčina, angličtina US, španělština, francouzština, korejština, čínština)

Nová makra CPX

Seznamte se se všemi výhodami

na videu maker CPX



Software EPLAN ©

EPLAN P8 od verze 2.1

Dostupné jazykové varianty:
němčina, čínština, angličtina, francouzština, korejština, španělština
