Capteurs de soudage à goujon ZAYTRAN

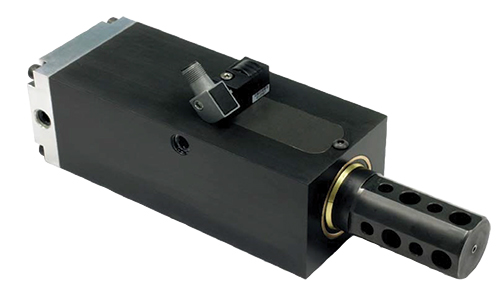

Zaytran pin welding locator LSA-85

Cylindres pour l’automobile à goujon de guidage

Depuis 1987, ZAYTRAN fabrique des séries d’actionneurs rotatifs fonctionnant à l’aide d’une technologie à cannelures pour permettre un actionnement anti-rotation. Au fil du temps, des techniques ont été développées afin de fabriquer les systèmes à cannelures avec efficacité et consistance.



Type Course (mm) Pression maximale (bar) Description

Série ZAYTRAN LSA-73-S

 25, 50  8.2 bar (120 psi)

Idéal pour utilisations avec goujon droit unique

  • Actionnement : pneumatique
  • Force d’extension @ 4,1 bar (60 psi) : 86,2 kg (240 lb)
  • Force de rétractation @ 4,1 bar (60 psi) : 72,6 kg (193 lb)
  • Poids de l’assemblage: 2,03 kg (4,49 lb)

Série ZAYTRAN LSA-73-L

25, 50 8.2 bar (120 psi)

Convient aux utilisations à goujon unique avec blocs-L et charges décalées

  • Actionnement : pneumatique
  • Force d’extension @ 4,1 bar (60 psi) : 86,2 kg (240 lb)
  • Force de rétractation @ 4,1 bar (60 psi) : 72,6 kg (193 lb)
  • Poids de l’assemblage: 2,27 kg (5 lb)

Série ZAYTRAN LSA-85

25, 50 8.2 bar (120 psi)

Faibles courses, conception compacte et compatible avec dispositif de guidage multiple

  • Actionnement : pneumatique
  • Force d’extension @ 4,1 bar (60 psi) : 161,4 kg (356 lb)
  • Force de rétractation @ 4,1 bar (60 psi) : 113,4 kg (250 lb)
  • Poids de l’assemblage : 4 kg (8,8 lb)

Série ZAYTRAN LSA-80

25, 50, 75 or 100 35 bar (500 psi)

Pour une utilisation avec blocs-L, charges décalées, longues courses et dispositifs à guidage multiple

  • Actionnement : pneumatique
  • Force d’extension @ 4,1 bar (60 psi) : 161,4 kg (356 lb)
  • Force de rétractation @ 4,1 bar (60 psi) : 113,4 kg (250 lb)
  • Poids de l’assemblage: 6,5 kg (14,3 lb) - Course de 25/50 mm 8,0 kg (17,6 lb) – Course de 75/100 mm

Série ZAYTRAN LSA-100

25, 50, 75, 100, 125, 150, 175 or 200 68 bar (1000 psi)

Charges ultralourdes, longues courses, compatible avec dispositif de guidage multiple

  • Actionnement : pneumatique ou hydraulique
  • Force d’extension @ 4,1 bar (60 psi) : 227,3 kg (500 lb)
  • Force de rétractation @ 4,1 bar (60 psi) : 140,9 kg (310 lb)
  • Poids de l’assemblage: 12,7 kg (28 lb) - Course de 25/50mm 15,6 kg (34,5 lb) – Course de 75/100mm
    19,8 kg (43,8 lb) – Course de 125/150mm
    25,8 kg (56,9 lb) – Course de 175/200mm





Naams global standard components Tous les produits ZAYTRAN LSA utilisent les caractéristiques standard auto/acier.
