Macros pour EPLAN

Aide à la planification et à la sélection des produits

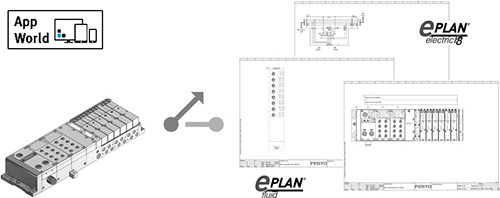

Concevez et documentez rapidement et facilement les schémas de circuits

Avec les bibliothèques de macros créées par Festo, la conception dans le logiciel E-CAD devient un jeu d'enfants.





    EPLAN electric P8

Macros pour EPLAN

Les données EPLAN suivantes avec toutes les macros sont disponibles pour téléchargement.
Créées sous EPLAN P8 versions 2.1, 2.3 et 2.4.



L'ensemble complet comprend :

  • Base de données articles avec plus de 35 000 produits
  • Macros de fonction pour 24 000 produits
  • Macros graphiques 2D pour 8 900 produits

Télécharger :

Package complet version 2.4
Package complet version 2.3
Package complet version 2.1



Packages individuels version 2.3

CPX – composants et modules

CPV composants



Packages individuels version 2.1

CPX – composants et modules

CPV composants



Vous pouvez également télécharger ces macros via notre catalogue de produits en ligne ou le portail de données EPLAN.



Veuillez cliquer sur les liens suivants pour obtenir de plus amples informations :

Comment télécharger et utiliser les macros EPLAN individuelles

Comment télécharger et utiliser les packs de macros EPLAN



    EPLAN fluid

Schémas de circuits pneumatiques

Eplan et Festo travaillent de concert à la création de schémas de circuits pneumatiques : l'outil d'ingénierie EPLAN Fluid est lié au catalogue Festo xDKI sur DVD. Cette fonction d'importation permet de transférer toutes les données et les symboles des circuits pneumatiques des produits Festo correspondant à des listes de pièces.

La nouvelle plate-forme intègre toutes les solutions CAx d'Eplan Software & Service. EPLAN Electric P8 a également été conçu sur cette plate-forme. Le lien direct, sans restriction, avec l'ingénierie des fluides. La même orientation base de données et objet permet d'établir des liens en ligne entre les différents types de documents. Les modifications apportées à un endroit sont immédiatement disponibles pour toutes les fonctions concernées, qu'elles relèvent de l'ingénierie électrique ou de l'ingénierie des fluides.

Contenu de projet



Composants et modules individuels pour la commande des terminaux de distributeurs par Festo pour EPLAN P8. Les fichiers PDF disponibles peuvent être utilisés pour créer des circuits pour d'autres systèmes E-CAD.



Types de terminaux de distributeurs disponibles

CPX (périphériques électriques et nœuds de bus de terrain)
MPA (composants pneumatique)



Planification et ingénierie de projets électriques

Présentation structurelle

  • Avec alimentation simple des modules
  • Avec référence



Schémas de circuits

  • Schéma de connexion des équipements
  • Schéma du terminal
  • Schéma de câblage (« Présentation API »)



Représentation de l'armoire de commande

  • Avec références
  • Avec échelle 1:1



Données d'articles

Contiennent les données matérielles de base pour la compilation des listes de pièces.

Les formats suivants sont disponibles :

  • Avec configurations de modules prédéfinies et logiques de connexion
  • Avec modèles de fonctions
  • En 6 langues (allemand, anglais américain, espagnol, français, coréen, chinois)

Nouvelles macros CPX

Découvrez tous les avantages dans la

vidéo macros CPX



Logiciel EPLAN ©

EPLAN P8 à partir de la version 2.1

Langues disponibles
Allemand, anglais, chinois, coréen, espagnol, français
