EPLAN makrók

Segítség a tervezésnél és a termékkiválasztásnál

Kapcsolási ábrák gyors és egyszerű tervezése és dokumentálása

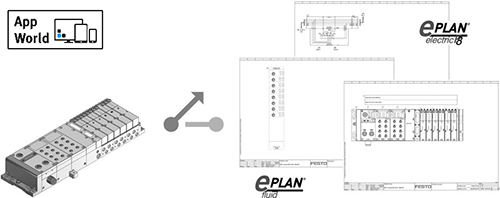

A Festo által létrehozott makró könyvtárak segítségével az E-CAD EPLAN Electric P8 2.1 (vagy későbbi) szoftverben a tervezés tényleg egészen könnyű.



EPLAN elektromos

EPLAN makrók

A következő EPLAN adatokat az összes makróval együtt le lehet tölteni.
EPLAN P8 2.1, 2.3 és 2.4 verziójában létrehozva



A teljes csomag a következőket tartalmazza:

  • Cikkadatbázis több mint 35 000 termékkel
  • Funkció makrók 24 000 termékhez
  • 2D grafikus makrók 8 900 termékhez



Letöltés:
teljes csomag 2.4 verzió

Teljes csomag 2.3 verzió

Teljes csomag 2.1 verzió



Egyedi csomag 2.3 verzió

CPX – komponensek és modulok

CPV komponensek





Egyedi csomag 2.1 verzió

CPX – komponensek és modulok

CPV komponensek











Ezenkívül ezeket a makrókat az online termékkatalógusunkon vagy az EPLAN adatportálon keresztül is le lehet tölteni.



Ha többre is kíváncsi, akkor kattintson a következő hivatkozásokra:

Hogyan tölthetek le egyedi EPLAN makrókat és hogyan használhatom azokat?

Hogyan tölthetek le egyedi EPLAN makrócsomagokat és hogyan használhatom azokat?





EPLAN fluid

Pneumatikus kördiagramok

A Festo és az Eplan együttműködik a pneumatikus kapcsolások elkészítésében:az EPLAN Fluid Engineering eszköz a Festo xDKI DVD katalógusával közvetlen összeköttetésben van. Ez az import funkció használható arra, hogy a Festo termékek adatait és pneumatikus szimbólumait továbbítsa a cikklistába.



Az új platform együttműködik az Eplan minden CAx megoldásával. Az EPLAN Electric P8 szintén erre a platformra épül. Közvetlen, korlátlan link a pneumatikus tervezéshez. Az azonos adatbázis és objekt orientáció lehetővé teszi a különféle típusú dokumentumok közötti online linkeket. Az egyik helyen végrehajtott változtatások azonnal elérhetők minden arra vonatkozó funkció számára, függetlenül attól, hogy elektromos vagy pneumatikus tervezésről van-e szó.

Projekt tartalom

Egyedi alkatrészek és modulok a Festo szelepszigetek vezérléséhez az EPLAN P8 számára.
A rendelkezésre álló PDF fájlok más E-CAD rendszerekben létrehozandó kapcsolási rajzokhoz is használhatók.



Megvalósított szelepsziget típusok
CPX (elektromos periféria és ipari busz csomópontok)
MPA (pneumatikus alkatrészek)



Elektromos projekt tervezés és műszaki rajzolás

Szerkezeti áttekintés

  • Egyetlen modullal
  • Rendelési kódokkal



Kapcsolási rajzok

  • Berendezés csatlakoztatási rajz
  • Csatlakozó kapocs rajz
  • Huzalozási rajz ("PLC áttekintés“)



Vezérlő doboz áttekintés

  • Rendelési kódokkal
  • 1:1 méretaránnyal



Cikk adatok
Az anyagok fő adatait tartalmazza az alkatrész jegyzék összeállításához:

  • Előre megadott modul konfigurációval, csatlakoztatási logikával
  • Funkció sablonokkal
  • 6 nyelven (német, amerikai angol, spanyol, francia, koreai, kínai)

Új CPX makrók

Az összes előnyét lásd:

CPX makrók videó



EPLAN © szoftver

EPLAN P8 a 2.1 verziótól

Rendelkezésre álló nyelvek:
német, kínai, angol, francia, koreai, spanyol
