Simplified Motion Series

Simplified Motion Series

Simplified Motion Series è composto da vari componenti elettromeccanici, abbinati a una combinazione semplice e ottimizzata per l'applicazione di motore e servoazionamento, il cosiddetto azionamento integrato. Questa soluzione non necessita di un regolatore del servoazionamento esterno. L'alternativa elettrica per operazioni di movimento e posizionamento molto semplici tra due finecorsa meccanici non necessita del normale processo di messa in servizio, necessario per i sistemi di azionamento elettrici tradizionali, che spesso risulta piuttosto complesso. Offre inoltre speciali caratteristiche di movimento, come la corsa delicatamente ammortizzata nella posizione finale o funzioni di raccordo a pressione e serraggio semplificate.

Messa in servizio

Risulta rapida e veloce e non necessita di software, computer o altri accessori, poiché tutti i parametri possono essere impostati manualmente direttamente sull'attuatore. Simplified Motion Series viene quindi collegato direttamente al controllore via I/O digitale (DIO) o IO-Link®, entrambi integrati come standard.

Punti salienti di Simplified Motion Series

  • Funzionalità semplificata per movimenti semplici
  • Una varietà di movimenti con diversi sistemi meccanici
  • I prodotti integrati rendono superflua la presenza di un quadro di comando
  • Messa in servizio rapida e semplice senza software
  • Non è necessaria nessuna esperienza particolare per la messa in servizio
  • I/O digitale (DIO) o IO-Link® integrati come standard

Le funzioni e la configurazione di Simplified Motion Series

Profilo di base di Simplified Motion Series

Profilo di base per il movimento tra due posizioni terminali – con regolazione della velocità.

Profilo di movimento avanzato Simplified Motion Series

Profilo di movimento espanso per funzioni di raccordo a pressione e serraggio semplificate - comando della velocità e della forza.

Messa in servizio semplice e flessibile

Regolazione, selezione e ordinazione semplici: con Solution Finder potete configurare il prodotto corretto per ogni attività.

Configura e ordina online ora!

Funzioni di base di Simplified Motion Series

Le funzioni di base disponibili possono essere impostate tramite I/O digitale (DIO):

  • Velocità e forza
  • Posizione terminale di riferimento e ammortizzazione
  • Posizioni terminali

Tramite IO-Link® sono disponibili funzioni aggiuntive estese:

  • Impostazione remota dei parametri di movimento
  • Funzione di copia e backup per il trasferimento dei parametri tra attuatore e computer o dal computer a un altro attuatore identico
  • Funzioni di lettura dei parametri di processo

Durante la messa in servizio, tutti i parametri rilevanti possono essere impostati direttamente sull'azionamento integrato. I parametri possono essere impostati in maniera facile e intuitiva senza istruzioni per l'uso lunghe o complesse:

  • Velocità per movimenti "out" e "in"
  • Forza dell'attuatore nella posizione "out"
  • Impostazione della posizione terminale di riferimento
  • Impostazione della posizione "Inizia movimento a forza controllata"
  • Avvio manuale tramite simulazione di segnali DIO (simile all'azionatore manuale)

Connessione elettrica semplice tramite design con connettore M12

  • Tensione (4 pin): alimentazione di tensione per il motore
  • Logica (8 pin): segnale di comando, segnale dei sensori e tensione per l'elettronica integrata

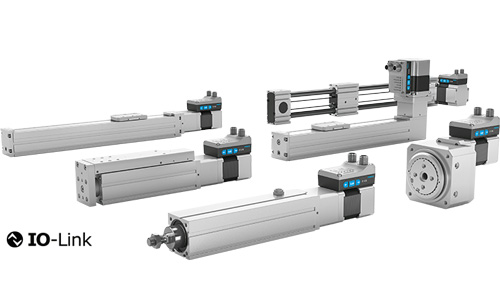

Panoramica prodotto

Asse a vite e asse a cinghia dentata ELGS

Asse a vite e asse a cinghia dentata ELGS

Asse a vite ELGS-BS estremamente compatto ed economico con guida di supporto a ricircolo di sfere per la slitta e la potente vite a ricircolo di sfere.

  • Tre dimensioni per un carico utile massimo di 20 kg con una corsa max. di 800 mm

Asse a cinghia dentata ELGS-TB estremamente economico e duraturo con guida di supporto a ricircolo di sfere precisa e resiliente per la slitta in un design compatto - specialmente come asse principale nei sistemi di manipolazione.

  • Due dimensioni per un massimo di 1,3 m/s con una corsa max. di 2.000 mm

Caratteristiche comuni:

  • Il nastro di copertura in acciaio inossidabile ad attacco permanente protegge la guida interna e la vite o cinghia dentata
  • Sistema di montaggio "one size down" unico per il fissaggio congiunto e con la mini-slitta EGSS
  • Opzionale: collegamento sotto vuoto per ridurre al minimo le emissioni di particolati dall'asse all'impianto
  • Il motore può essere ruotato 4 x 90° - l'angolo è modificabile in qualsiasi momento
Mini-slitta EGSS

Mini-slitta EGSS

EGSS economico e resiliente con funzionamento a vite fluido per movimenti a Z verticali o movimenti lineari guidati personalizzati in qualsiasi posizione di montaggio.

La guida lineare interna assorbe le forze trasversali e fornisce una resistenza molto buona alla torsione a coppie elevate.

  • Tre dimensioni con una corsa max. di 200 mm
  • L'attuatore rotativo elettrico ERMS può essere montato direttamente senza bisogno di adattatori
  • Opzionale: lo scarico dell'aria compressa convogliato evita l'ingresso di particelle e umidità e la dispersione di particelle nell'ambiente
  • Sistema di montaggio "one size down" unico abbinato agli assi a vite e cinghia dentata ELGS-BS/-TB.
  • Il motore può essere ruotato 4 x 90° - l'angolo è modificabile in qualsiasi momento
Cilindro elettrico EPCS

Cilindro elettrico EPCS

EPCS è adatto a movimenti lineari singoli in qualsiasi posizione di montaggio e la sua vite a ricircolo di sfere, dal funzionamento fluido, permette un posizionamento preciso e rapido. Come soluzione completa ed economica, il cilindro elettrico è ideale per applicazioni come il posizionamento o il serraggio, la distribuzione, lo smistamento o l'espulsione. Oppure in sistemi di manipolazione come un semplice asse Z.

  • Tre dimensioni con una corsa max. di 500 mm
  • Rilevamento della posizione semplice ed economico con sensore di finecorsa, flessibile, affidabile e rapido da montare, può essere riconfigurato o riposizionato in qualsiasi momento
  • Opzionale: lo scarico dell'aria compressa convogliato, evita l'ingresso di particelle e umidità e la loro dispersione nell'ambiente
  • Sistema di montaggio "one size down" unico, abbinato agli assi a vite e cinghia dentata ELGS-BS/-TB
  • Il motore può essere ruotato 4 x 90° - l'angolo è modificabile in qualsiasi momento
Asse a cinghia dentata ELGE

Asse a cinghia dentata ELGE

L'asse a cinghia dentata offre ottime prestazioni di funzionamento grazie alla guida di supporto a ricircolo di sfere ELGE-TB. Questa soluzione completa dal prezzo interessante e dal design economico è una scelta ideale ed economica per operazioni molto semplici con requisiti relativamente ridotti in fatto di carico meccanico, risposta dinamica, precisione e ambiente.

  • Elevate prestazioni di funzionamento pari a 5.000 km
  • Rilevamento opzionale delle posizioni terminali con sensori di finecorsa
  • Il motore può essere fissato su entrambi i lati, sopra o sotto, e ruotato 4 x 90° - l'angolo è modificabile in qualsiasi momento
Attuatore rotativo ERMS

Attuatore rotativo ERMS

In qualità di soluzione a pacchetto economica, l'attuatore rotativo ERMS è l'ideale per semplici operazioni di rotazione e per carichi meccanici elevati. È dotato di una piastra rotativa con cuscinetti a sfere robusti, precisi e senza gioco, in modo da poter assorbire le forze trasversali e le coppie.

  • Due dimensioni con un angolo di rotazione di 90° e 180° ciascuna
  • Offre un albero cavo sigillato come passaggio integrato per cavi o tubi
  • Con l'interfaccia di fissaggio standardizzata può essere collegato direttamente alle mini-slitte elettriche EGSL, EGSC e EGSS.
