Chwytak adaptacyjny DHEF

Chwytak adaptacyjny DHEF jest elastyczny, dzięki czemu może obsługiwać wiele różnych elementów bez konieczności zmiany chwytaków.

Najlepszym zastosowaniem chwytaka jest manipulacja małymi częściami, chwytanie lub praca w pobliżu pracowników a precyzja i czas cyklu są drugorzędne.

Chwytak składa się z napędu pneumatycznego i membrany, której zakończenie jest połączone z tłoczyskiem. Ruch siłownika wciąga zakończenie membrany do wewnątrz, umożliwiając chwytanie elementów podczas ruchu membrany.

Rowki T z boku siłownika umożliwiają zamontowanie dwóch czujników. Czujniki sygnalizują położenie tłoka i przekazują informacje zwrotne dotyczące procesu chwytania.

Chwytak jest również wyposażony w interfejs ISO do montażu na robocie.

Zalety chwytaka adaptacyjnego DHEF

DHEF

Chwytanie z maksymalną elastycznością:

  • Zmiana kształtów
  • Niewyrównane elementy
  • Kilka elementów jednocześnie
  • Chwytanie z dopasowaniem do kształtu
  • Delikatny chwytanie
  • Odpowiednie do interakcji człowiek-maszyna

Koncepcja bioniczna jako innowacja

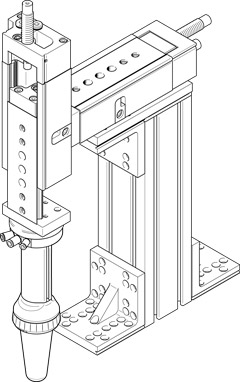

Zastosowania chwytania w systemach manipulatorów





Podawanie jest częścią współpracy człowieka z maszyną

Chwytanie z grupy

Zapewniamy długoterminowe wsparcie, aby zagwarantować optymalne działanie i maksymalne wykorzystanie zalet chwytaka adaptacyjnego w Twojej aplikacji. Prosimy o wypełnienie formularza i wkrótce się z skontaktujemy. Przejdź do Support Portal , aby uzyskać więcej informacji na temat chwytaka DHEF.

Prosimy o wysłanie zamówienia wraz z opisem aplikacji na adres: Information_DHEF@festo.com





Typ

DHEF-20-A

Tryb pracy Chwytak uruchamiany pneumatycznie z membraną
Skok [mm] 66
Ciśnienie robocze napędu [bar] 1…8
Ciśnienie membrany [bar] 0,07…0,1 (ciśnienie nominalne: 0,08)
Maks. prędkość chwytania elementów [mm/s] 120
Temperatura otoczenia [°C] 0…+60
Temperatura przechowywania [°C] -20 … +80
Maks. częstotliwość robocza [Hz] 1
Materiały Korpus, pokrywa: Anodowane aluminium
Membrana: VMQ (silikon)
Zgarniacz: TPE
Płyta zaślepka: PA
Uwaga: Zawiera substancje PWIS
Ciężar [g] 475

Elementy, które mogą zostać chwycone

Min. średnica jaka może zostać chwycona [mm] 12
Maks. średnica jaka może zostać chwycona [mm] 38
