Przemysł energii słonecznej

Produkcja modułów słonecznych jest bardzo zautomatyzowana, aby zapewnić obsługę rosnącego popytu na systemy energii słonecznej i dostarczania produktów w atrakcyjnych cenach. Festo jest Twoim partnerem na każdym etapie automatyzacji w przemyśle energii słonecznej.

Najważniejsze cechy projektów i rozwiązań

Optimiert für das Handling von Solarzellen und Wafern: das High Speed H-Portal von Festo

Szybka i niezawodna zmiana położenia dzięki zastosowaniu szybkiego manipulatora płaskiego XY

Delikatne płytki często wymagają zmiany położenia. Płytki są rozładowywane z maszyny i przenoszone z jednego etapu produkcji do następnego. Wymaga to maksymalnej szybkości, a jednocześnie niezawodności i dokładności w celu zapewnienia maksymalnej wydajności.

Płytki muszą być chwytane bardzo delikatnie, aby ich „nie uszkodzić”. Powierzchnia płytek jest światłoczuła dlatego musi czysta, aby płytki mogły być wykorzystane do przetwarzania światła. Stała kontrola procesu zmiany położenia nie wpływa na przepustowość.

Wielokrotnie nagradzany szybki manipulator płaski XY jest najlepszym rozwiązaniem dla tego zadania:

Zaprojektowany do pracy z ogniwami słonecznymi i płytkami - manipulator płaski XY obsługuje prostokątną powierzchnię roboczą z maksymalnie czterema stopniami swobody. Chwytak Bernoulliego został zaadaptowany do transportu delikatnych płytek. Umożliwia płynny, niemalże bezkontaktowy transport. Zintegrowana inteligentna kompaktowa kamera sprawdza płytki pod kątem uszkodzeń i prawidłowego ustawienia.

Więcej informacji o szybkim manipulatorze płaskim XY EXCH

Zakup manipulatora płaskiego XY EXCH w katalogu






H-Portal

Delikatne i niezawodne chwytanie

Aplikacja: płytki muszą być niezawodnie i w sposób ciągły zbierane podczas procesu produkcji i transportowane przez różne etapy produkcji. Wymaga to dużej szybkości w celu ograniczenia jednostkowego kosztu produkcji. Wymagane jest również delikatne przetwarzanie, aby nie dopuścić do uszkodzenia płytek.

Wyzwanie: na kolejnych etapach produkcji, płytka zyskuje nowe elementy co zwiększa jej koszt. Konieczne jest zatem zastosowanie odpowiedniej techniki chwytania dla obsługi elementów roboczych, pozwalającej na zmniejszenie kosztów inwestycji i produkcji.



Niezawodne chwytanie przy ograniczonym kontakcie za pomocą chwytaków Bernoulliego z Festo

Chwytanie za pomocą chwytaków Bernoulliego OGGB

Chwytak Bernoulliego OGGB podnosi płytki nie mając z nimi praktycznie żadnego kontaktu bezpośredniego i sprawnie zmienia ich położenie. W przeciwieństwie do przyssawek podciśnieniowych, przyssawka Bernoulliego działa wyłącznie w oparciu o sprężone powietrze. Powietrze to jest wypychane na zewnątrz przez niewielką szczelinę w kształcie pierścienia, co generuje podciśnienie pozwalające na delikatne i sprawne uniesienie płytki nie pozostawiając na niej żadnych śladów.

Wkładka OASI do przyssawki podciśnieniowej produkcji Festo: Ochrona przed przyssaniem i uszkodzeniem delikatnych elementów roboczych

Chwytanie za pomocą wkładki do przyssawki podciśnieniowej

Wkładka OASI do przyssawki podciśnieniowej zapewnia ochronę przed przyssaniem i uszkodzeniem delikatnych elementów roboczych. W połączeniu z odpowiednią przyssawką podciśnieniową jest to kompletne rozwiązanie dla niezawodnego podnoszenia i monitorowania płytek. To niedrogie rozwiązanie jest idealnie dopasowane do handlingu surowych płytek, np. dla stanowiska ładunkowego na początku linii produkcyjnej dla ogniw słonecznych.

  • Większa powierzchnia styku zapobiega przyssawaniu się delikatnych elementów roboczych
  • Zapobiega zanieczyszczeniu zaworu
  • Niskie nakłady oraz zużycie energii

Kühlprozesse in der Flachbildschirm und Solarmodulfertigung

Monitorowanie przepływu czynnika chłodzącego w produkcji paneli słonecznych i płaskich

Proces produkcji wielowarstwowych modułów słonecznych i płaskich ekranów wiąże się z wytwarzaniem ciepła, więc konieczne jest zastosowanie systemu chłodzenia. Głównym wyzwaniem jest w tym przypadku właściwe monitorowanie przepływu, ciśnienia i temperatury środka chłodzącego. Przykładowo, w procesie powlekania próżniowego konieczne jest chłodzenie pomp próżniowych, generatorów i komory procesowej.



Twój cel:

  • Wydajny i sprawny system chłodzenia
  • Sprawne monitorowanie procesu chłodzenia
  • Mniejszy nakład pracy i kosztów przy projektowaniu, uruchomieniu i obsłudze



Nasze rozwiązanie:

  • Festo: uniwersalny dostawca wszystkich elementów niezbędnych do sterowania procesem chłodzenia
  • Niezwykle wytrzymałe i niezawodne elementy i systemy
  • Systemy gotowe do zainstalowania - w pełni zmontowane i przetestowane



Więcej informacji:

Kompetencje z jednego źródła – zawory procesowe w automatyzacji zakładów

Komponenty do dystrybucji mediów w katalogu online

Przykład zastosowania: rozprowadzanie wody chłodzącej

Ważne dla tego zastosowania:

  • Skuteczne monitorowanie wartości przepływu, ciśnienia i temperatury środka chłodzącego system
  • Oferta dla rozwiązania systemowego

Główne komponenty
1 Jednostka napędu z zaworem kulowym VZBM
2 Wyspa zaworowa CPX-MPA
3 Zawór z gniazdem kątowym VZXF
4 Czujnik przepływu SFAW/SPAW
5 Regulator ciśnienia LR (do opróżniania przewodów)
6 Czujniki SFAW/SPAW
7 Zawory kulowe VZBD/VZBE/VZBF/VAPB
8 Zawory VZXF, VZXA, VZWF, VZWM
9 Terminal CPX

Nowości produktowe dla przemysłu energii słonecznej

Szybki manipulator płaski XY ECXH

Szybki manipulator płaski XY ECXH

Szybkie i niezawodne przemieszczanie płytek

Szybki system manipulacyjny typu pick & place działający w układzie kartezjańskim charakteryzuje się maksymalną dynamiką pracy i wydajnością do maks. 95 operacji chwytania na minutę. Umożliwia dokładne pozycjonowanie przy dużym przyspieszeniu i zwalnianiu i minimalnych drganiach.

Więcej informacji na temat manipulatora płaskiego XY EXCH

Chwytak Bernoulliego OGGB

Chwytak Bernoulliego OGGB

Szybki i delikatny transport płytek i ogniw słonecznych

Niezwykle delikatne przemieszczanie lub transport na poduszkach powietrznych w celu kontroli powierzchni. Duża siła ssania bez podciśnienia dzięki zastosowaniu efektu Bernoulliego.

Więcej informacji o chwytaku Bernoulliego OGGB

Rozwiązania gotowe do zainstalowania

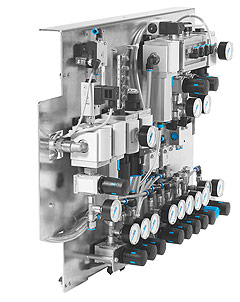

Płyty montażowe gotowe do zainstalowania

Kompletne płyty montażowe dla szafek sterowniczych przy cięciu płytek: w pełni zmontowane, łącznie z okablowaniem i przewodami, przetestowane oraz z dokumentacją

Przygotowane specjalnie dla Twojej aplikacji.

Pozwala to zaoszczędzić czas nakład pracy przy instalacji.

  • Systemy manipulacyjne
  • Szafki sterownicze
  • Płyty montażowe
  • Moduły

Więcej o rozwiązaniach gotowych do zainstalowania
