Makra programu EPLAN

Pomoc w planowaniu i doborze produktu

Szybkie i łatwe projektowanie i tworzenie dokumentacji schematów obwodów

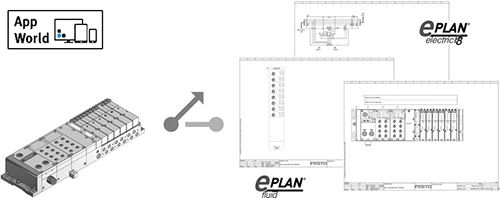

Biblioteki makr Festo znacząco ułatwiają projektowanie w programie E-CAD EPLAN Electric P8 wersji 2.1 (lub wyższej).



EPLAN electric

Makra programu EPLAN

Do pobrania poniższe dane EPLAN ze wszystkimi makrami.
Utworzono w programie EPLAN P8 wersja 2.1, 2.3 i 2.4



Kompletny pakiet zawiera:

  • Katalog artykułów z ponad 35 000 produktów
  • Makra funkcji dla 24 000 produktów
  • Makra grafik 2D dla 8 900 produktów



Do pobrania:
kompletny pakiet wersja 2.4

Kompletny pakiet wersja 2.3

Kompletny pakiet wersja 2.1



Indywidualny pakiet wersja 2.3

Moduły i komponenty CPX

Komponenty CPV





Indywidualny pakiet wersja 2.1

Moduły i komponenty CPX

Komponenty CPV











Makra te można pobrać również za pośrednictwem naszego katalogu produktów online lub portal danych EPLAN.



Kliknij na poniższych odnośnikach aby dowiedzieć się więcej:

Jak pobrać poszczególne makra EPLAN i jak z nich skorzystać?

Jak pobrać poszczególne pakiety makr EPLAN i jak z nich skorzystać?





    EPLAN fluid

Wspomaganie tworzenia schematów pneumatycznych

Eplan i Festo współpracują w zakresie wspomagania rysowania schematów pneumatycznych: narzędzie do projektowania EPLAN Fluid jest połączone z katalogiem Festo xDKI na dysku DVD. Funkcji importu można użyć do przenoszenia wszystkich danych i symboli obwodu pneumatycznego produktów Festo do list części.

Nowa platforma obejmuje wszystkie rozwiązania CAx dostępne w oprogramowaniu i usługach Eplan. Bazuje na niej także program EPLAN Electric P8. Bezpośrednie i nieograniczone połączenie z narzędziem do projektowania obwodów cieczy. Ta sama baza danych i obiektowość pozwalają na tworzenie połączeń online pomiędzy różnymi typami dokumentów. Wprowadzone w jednym miejscu zmiany są natychmiast udostępniane w odpowiednich funkcjach bez względu na to, czy chodzi o funkcje elektryczne czy pneumatyczne.

Zawartość projektu



Pojedyncze komponenty i moduły Festo do sterowania wyspami zaworowymi do programu EPLAN P8.
Dostępnych plików PDF można użyć do tworzenia instalacji w innych systemach E-CAD.



Typy oferowanych wysp zaworowych
CPX (Peryferyjne węzły elektryczne i węzły Fieldbus)
MPA (Elementy pneumatyczne)



Planowanie i projektowanie instalacji elektrycznych

Przegląd strukturalny

  • Pojedyncza dostawa
  • Kod zamówienia



Schematy

  • Schemat podłączania wyposażenia
  • Schemat wyspy
  • Schemat elektryczny (przegląd PLC)



Przegląd skrzynki sterowania

  • Kody zamówienia
  • Skala 1:1



Dane artykułu
Zawiera dane podstawowe produktu do tworzenia list części:

  • Predefiniowane konfiguracje modułów i logika połączeń
  • Szablony funkcji
  • Sześć języków (niemiecki, angielski (USA), hiszpański, francuski, koreański, chiński)

Nowe makra CPX

Zobacz wszystkie korzyści na

filmie o makrach CPX



Oprogramowanie EPLAN©

EPLAN P8 od wersji 2,1

Dostępne języki:
angielski, chiński, francuski, hiszpański, koreański, niemiecki
