Posicionadores de solda de pino ZAYTRAN

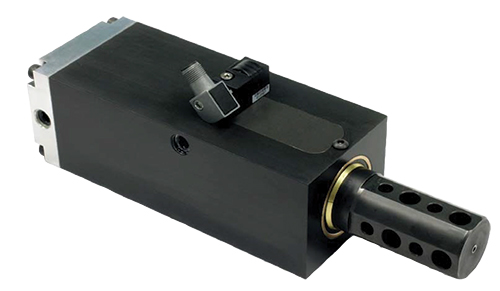

Zaytran pin welding locator LSA-85

Cilindros Posicionadores de Pinos Automotivos

Desde 1987 a ZAYTRAN fabrica uma série de atuadores rotativos que usam uma tecnologia spline para oferecer a anti-rotação. Técnicas foram desenvolvidas ao longo do tempo para fabricar sistemas spline de forma eficiente e consistente.



Tipo Curso[mm] Máx. Pressão [bar] Descrição

ZAYTRAN LSA-73-S

 25, 50  8.2 bar (120 psi)

Ótimo para aplicações de pino reto único

  • Acionamento: Pneumático
  • Força de Extensão @4.1 bar (60 psi): 86.2 kg (240 lbs)
  • Força de Retração @ 4.1 bar (60 psi): 72.6kg (193 lbs)
  • Peso de montagem: 2.03kg (4.49 lbs)

ZAYTRAN LSA-73-L

25, 50 8.2 bar (120 psi)

Apropriado para aplicações de blocos em L e cargas de deslocamento em pinos únicos

  • Acionamento: Pneumático
  • Força de Extensão @4.1 bar (60 psi): 86.2kg (240 lbs)
  • Força de Retração @ 4.1 bar (60 psi): 72.6kg (193 lbs)
  • Peso de montagem: 2.27kg (5.00 lbs)

ZAYTRAN LSA-85

25, 50 8.2 bar (120 psi)

Curso curto, design compacto, e com capacidade para múltiplos dispositivos de posicionamento

  • Acionamento: Pneumático
  • Força de Extensão @4.1 bar (60 psi): 161.4kg (356 lbs)
  • Força de Retração @ 4.1 bar (60 psi): 113.4kg (250 lbs)
  • Peso de montagem: 4kg (8.8 lbs)

ZAYTRAN LSA-80

25, 50, 75 or 100 35 bar (500 psi)

Para uso com blocos em L, cargas de deslocamento, cursos longos e múltiplos dispositivos de posicionamento

  • Acionamento: Pneumático
  • Força de Extensão @4.1 bar (60 psi): 161.4kg (356 lbs)
  • Força de Retração @ 4.1 bar (60 psi): 113.4kg (250 lbs)
  • Peso de montagem: 6.5kg (14.3 lbs) – 25/50mm
    curso
    8.0kg (17.6 lbs) – 75/100mm
    curso

ZAYTRAN LSA-100

25, 50, 75, 100, 125, 150, 175 or 200 68 bar (1000 psi)

Cargas ultra-pesadas com capacidade para dispositivos de curso longo e multi posicionadores

  • Acionamento: Pneumático ou hidráulico
  • Força de Extensão @4.1 bar (60 psi): 227.3kg (500 lbs)
  • Força de Retração @ 4.1 bar (60 psi): 140.9kg (310 lbs)
  • Peso de montagem: 12.7kg (28.0 lbs) – 25/50mm curso
    15.6kg (34.5 lb.) 12.7kg (28.0 lbs) – 25/50mm curso
    15.6kg (34.5 lb.)





Naams global standard components

Todos os produtos ZAYTRAN LSA utilizam características padrão auto/aço
