Simple Motion Series

Simplified Motion Series

A simplicidade da pneumática agora está combinada com a flexibilidade dos eixos elétricos e todas as suas vantagens com a nova série Simple Motion Series. Esses eixos são a solução perfeita para você que está buscando uma alternativa para instalações pneumáticas, porém não quer abrir mão da simplicidade e baixo custo. Com um conceito “pulg and work’ a série SMS é ideal para movimentos com 2 pontos de parada, porém com posição, velocidade e forças parametrizáveis a qualquer momento. Com controle remoto ou por IO-Link fica ainda mais fácil integrá-lo a sistemas digitalizados e à nuvem de dados.

 Parametrização

Você não precisa ter conhecimento em softwares para parametrizar os produtos da série SMS uma vez que o ajuste dos parâmetros pode ser feito diretamente no motor, sem o uso de um PC. Os Produtos Simple Motion Series também podem ser conectados a um controlador de nível maior e ter seus parâmetros ajustados via I/O digital (DIO) ou via IO-Link® já que ambos estão integrados no motor.

Destaques do Simple Motion Series

  • Função otimizada para movimentos simples
  • Uma variedade de movimentos com diferentes sistemas mecânicos
  • Produtos integrados que eliminam necessidade de painéis
  • Parametrização rápida e fácil
  • Sem necessidade de software ou conhecimentos específicos
  • Comunicação em I/O digital e IO-Link integradas como padrão

As funcções do Simple Motion Series

Simplified Motion Series basic profile

Perfil de movimento padrão entre duas posições e velocidade controlada.

Simplified Motion Series enhanced motion profile

Perfil de movimento entre duas posições com alteração da força/velocidade durante o trajeto. (Ex. Aplicações de empurrar ou prensar).

Simplified Motion Series basic functions

Parâmetros básicos podem ser ajustados via I/O (DIO):

  • Velocidade e força
  • Posição de início e ponto de absorção de impacto
  • Posição final

Parâmetros adicionais, disponíveis via IO-Link®:
  • Ajuste remoto de parâmetros de movimento
  • Cópia e backup dos parâmetros entre o motor e o PC ou de um PC para outro sistema SMS idêntico
  • Leitura e dos parâmetros do processo

Durante o comissionamento, todos os parâmetros relevantes podem ser ajustados diretamente no motor. Os parâmetros podem ser facilmente ajustados de forma intuitiva sem nenhuma complexidade:

  • Velocidade de “avanço” e velocidade de “recuo”
  • Força do atuador no movimento de avanço
  • Ajuste das posições “inicial” e “final”
  • Ajuste do ponto específico para “alteração de força”
  • Start “manual”

Simples instalação e conexão via conector padrão M12

  • Alimentação da potência (4 pinos) para o motor
  • Alimentação da lógica (8 pinos) para os componentes eletrônicos e sinal do sensor

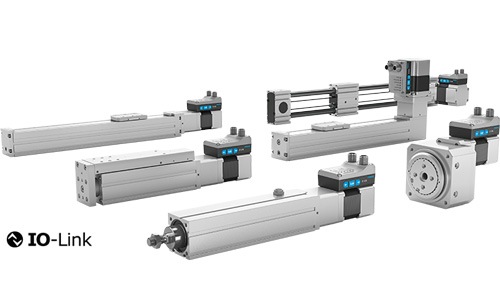

Visão Geral

Spindle axis and toothed belt axis ELGS

Eixos de correia dentada de esferas ELGS


Extremamente compacto e preciso, possui resiliência graças a qualidade das esferas recirculantes e a força no fuso de esferas.

• Três tamanhos para cargas de até 20 kg e curso máx. de 800 mm
Compacto e rápido, possui a eficiência da correia dentada em movimentos com tempo de ciclo mais curtos e com esferas recirculantes de alta precisão no carro.
• Dois tamanhos com velocidades de até 1.3 m/s e curso máx. de 2,000 m



Características comuns entre os modelos “BS” e “TB”:


• Fita metálica para proteção da guia. Protege a correia e o fuso do eixo contra elementos contaminantes.
• Conceito único de montagem "one-size-down”. Selecione um atuador e monte-o diretamente em outro de 1 tamanho maior/menor.
• Opcional: Porta para vácuo afim de minimizar a emissão de particulados provenientes do atrito interno do eixo
• O motor pode ser rotacionado em 4 x 90° e ter sua posição de instalação modificada a qualquer momento



Mini slide EGSS

Miniguia EGSS

Ideal para movimentos suaves e em posições verticais, o EGSS possui um perfil com guia integrada e seu design permite absorção natural de forças laterais, sem necessidade de guias externas

• Disponível em 3 tamanhos e curso máximo de 200 mm
• Permite a montagem direta com atuador rotativo ERMS sem necessidade de adaptadores
• Opcional: Porta para operar com ar comprimido previne o acúmulo de partículas e umidade e protege o ambiente de trabalho
• Conceito único de montagem "one-size-down" para integração direta com os eixos ELGS-BS/-TB.
• O motor pode ser rotacionado em 4 x 90° e ter sua posição de instalação modificada a qualquer momento





Electric cylinder EPCS

Atuador elétrico EPCS

O atuador elétrico EPCS é ideal para movimentos lineares em qualquer posição de montagem e possui um deslocamento suave que minimiza ruídos. Sua haste rígida faz com que seja ideal para aplicações onde a força é mandatória, podendo ser utilizado para fixação, travamento, stopper, separador de esteiras e todos outros movimentos que necessitam de atuador com haste.

  • Disponível em 3 tamanhos e curso máx. de 500 mm
  • Sensoriamento fácil e simples para instalação, pode ser reposicionado a qualquer momento
  • Opcional: Porta para trabalhar com ar comprimido previne o acúmulo de partículas e umidade
  • Conceito único de montagem "one-size-down" para integração direta com os eixos ELGS-BS/-TB
  • O motor pode ser rotacionado em 4 x 90° e ter sua posição de instalação modificada a qualquer momento
Toothed belt axis ELGE

Eixo elétrico de correia dentada ELGE

O eixo elétrico de correia dentada ELGE é rápido e tem uma ótima relação custo/benefício. É uma alternativa de custo menor para aplicações que não exigem uma alta capacidade de carga ou precisão milimétrica, mas que devem ter eficiência para atingir tempos de ciclos mais curtos.

  • Alto desempenho, até 5,000 km
  • Opcional: sensores de proximidade para fim de curso
  • O motor pode ser rotacionado em 4 x 90° e ter sua posição de instalação modificada a qualquer momento
Rotary drive ERMS

Atuador rotativo ERMS

O atuador rotativo ERMS oferece o máximo de flexibilidade em movimentos de giro. Você pode ter diferentes posições de paradas e definir os ângulos limitantes alterando um simples parâmetro e desta forma substituir as tradicionais travas mecânicas. A velocidade do giro também pode ser alterada a qualquer momento com muita facilidade. Além disso o ERMS possui um perfil rígido e boa repetibilidade graças as esferas recirculantes.

  • Dois tamanhos disponíveis, cada um com ângulo de rotação de 90 e 180°
  • Furo para fácil acomodação e passagem de cabos de sensores e tubos
  • A interface de montagem padronizada permite que seja conectado diretamente nas miniguias EGSL, EGSC e EGSS
