Назначение, конструктивные и эксплуатационные особенности, тип действия GBVA/DAPS

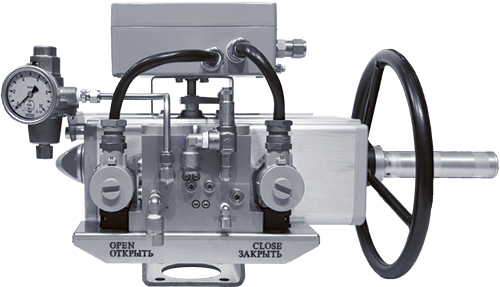

GBVA

Назначение пневматических приводов

Пневматический привод с системой управления – это исполнительный механизм, в состав которого входит комплекс устройств, предназначенных для создания усилия и осуществления перемещения, рабочим телом которого служит газообразная среда под избыточным давлением.

Назначение данной системы – управление четверть-оборотной запорной и запорно-регулирующей арматурой. В качестве рабочего тела для пневматического привода GBVA/DAPS может служить сжатый воздух, импульсный газ, азот.

Привод DAPS одностороннего и двустороннего действия

Конструктивные особенности пневматических приводов

В системе GBVA/DAPS используется пневматический привод поршневого типа. Он является безинерционным, т.е. останавливается сразу после снятия команды на срабатывание или при достижении конечного положения.

Этот принцип работы позволяет избежать повреждения оборудования в случае сбоя настроек. За счет кулисногомеханизма моментная характеристика поворотного привода имеет параболический вид, очень близкий к моментной характеристике запорной арматуры. Это уменьшает нагрузки, передающиеся от привода к арматуре.



Нелинейная характеристика крутящего момента

Нелинейная характеристика крутящего момента
Система GBVA со встроенным ресивером

Эксплуатационные особенности пневматических приводов GBVA/DAPS

Давление в рабочих полостях привода присутствует только во время его перестановки. Данное решение позволяет минимизировать утечки, что особенно важно при использовании в качестве рабочего тела природного газа, повысить безопасность системы в целом, а также увеличить ресурс привода, поскольку исполнительные элементы системы не находятся под постоянным рабочим давлением.

Ресиверы высокого или низкого давления для обеспечения срабатывания в

Работа на низком давлении делает привод более независимым от падения давления газа в трубе при аварии или из-за других технологических причин. По желанию заказчика система GBVA/DAPS комплектуется ресивером на необходимое количество перестановок. Это позволяет обеспечивать работоспособность изделия при падении давления газа в импульсной линии.



Тип действия пневматических приводов GBVA/DAPS

По принципу действия приводы делятся на приводы одностороннего (с пружинным возвратом) и двустороннего действия. На базе таких приводов спроектированы системы с функцией безопасности: NC –нормально закрытые и NO –нормально открытые. Разработан вариант с аварийным закрытием/открытием в случае пропадания электрического или пневматического питания на базе приводов двустороннего действия. Разработчики системы GBVA/ DAPS учитывают максимальное количество конфигураций и исполнений.
