EPLAN makrá

Pomoc pri projektovaní a výbere produktov

Jednoduchý a rýchly návrh a dokumentácia schém zapojenia

S knižnicami makier od Festa je projektovanie v E-CAD softvéri EPLAN Electric P8 2.1 (alebo novšom) pomerne jednoduché.



EPLAN electric

Makrá pre EPLAN

Na stiahnutie sú tieto dáta EPLAN so všetkými makrami.
Vytvorené v EPLAN P8, verzia 2.1, 2.3 a 2.4



V kompletnom balíku sa nachádza:

  • Databáza článkov s vyše 35 000 produktmi
  • Funkčné makrá pre 24 000 produktov
  • 2D grafické makrá pre 8 900 produktov



Na stiahnutie:
kompletný balík verzie 2.4

kompletný balík verzie 2.3

kompletný balík verzie 2.1



individuálny balík verzie 2.3

CPX – komponenty a moduly

komponenty CPV





individuálny balík verzie 2.1

CPX – komponenty a moduly

komponenty CPV











Tieto makrá môžete prevziať aj cez náš online produktový katalóg alebo dátový portál EPLAN.



Ak sa chcete dozvedieť viac, kliknite, prosím, na nasledujúce odkazy:

Ako si stiahnem individuálne makrá EPLAN a ako ich môžem používať?

Ako si stiahnem balíky makier EPLAN a ako ich môžem používať?





    EPLAN Fluid

Pneumatické schémy

Eplan a Festo spolupracujú pri vytváraní pneumatických schém: návrhový nástroj EPLAN Fluid je prepojený s katalógom Festo xDKI na DVD. Táto funkcia pre import môže byť využitá na prenos dát a symbolov pneumatického obvodu zo zoznamov dielov pre príslušné produkty Festo.

Nová platforma zahŕňa všetky CAx riešenia softvéru a služieb Eplan. EPLAN Electric P8 je taktiež vybudovaný na tejto platforme. Pre riadenie, neobmedzené pripojenie s projekciou hydrauliky. Rovnaká databáza a orientácia objektu umožňuje online väzby medzi rôznymi typmi dokumentov. Zmeny vykonané na jednom mieste sú bezprostredne sprístupnené pre všetky relevantné funkcie, bez ohľadu na to, či ide o návrh elektrickej časti alebo hydrauliky.

Obsah projektu

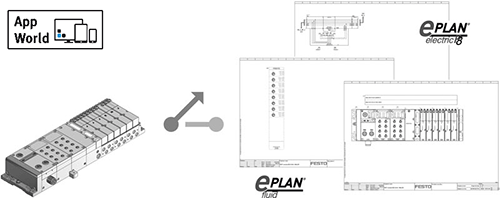

Jednoduché komponenty a moduly pre riadenie ventilových terminálov Festo pre EPLAN P8.
K dispozícii sú PDF súbory, ktoré možno využiť na vytvorenie obvodov pre ostatné E-CAD systémy.



Realizované typy ventilových terminálov
CPX (Elektrické periférie a zbernicové uzly)
MPA (Pneumatické komponenty)



Plánovanie a inžiniering elektrických projektov

Prehľad konštrukcie

  • S jedným napájacím modulom
  • S objednávacím kódom



Schémy zapojenia

  • Schéma zapojenia zariadenia
  • Pripojovacia schéma
  • Schéma elektrického zapojenia ("prehľad PLC“)



Prehľad ovládacej skrine

  • S objednávacími kódmi
  • So škálou 1:1



Položkové dáta
Obsahuje hlavné materiálové dáta pre zostavovanie kusovníkov:

  • S vopred definovanými konfiguráciami modulu a logikou zapojenia
  • S funkčnými šablónami
  • V 6 jazykoch(nemčina, americká angličtina, španielčina, francúzština, kórejčina, čínština)

Nové CPX makrá

Oboznámte sa o všetkých výhodách vo videu

CPX makrá



EPLAN © softvér

EPLAN P8 od verzie 2,1

Dostupné jazyky:
nemčina, čínština, angličtina, francúzština, kórejčina, španielčina
