超滤中的整体性测试

Integrity test in ultrafiltration

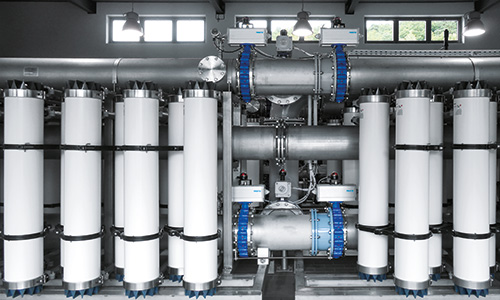

如今,水厂都标配超滤系统,其中膜是核心元件。如果模开始泄漏,脏东西就会进入过滤的水中。您需要密切监控入口和出口之间的压差,以便今早发现泄漏。Festo为此功能推荐分散式自动压力控制和压力监控。

自动测试和控制

水厂和工业水处理设施中都能找到超滤系统和膜过滤。压力保留测试是测试过滤整体性的一种成熟方法;定期实施这种测试来预防过滤水发生脏污很重要。在这种测试中,每个膜片模块都会接通受控的压缩空气两到三分钟,测量压降。如果与参考值有偏差,就说明膜有泄漏。

整体性测试的自动化方式可与压力保留测试本身一样可靠。实现的关键是Festo提供的作为远程I/O、带集成气动元件的CPX/MPA系统。让您用带直接电源端口的模拟量输入卡来记录管内的压力,给您精确的泄漏测试。

CPX/MPA 直接安装在现场,用标准现场总线协议连接至控制器。此外,这省却了几乎所有连接电缆。因为有压力调节阀提供工作错误和篡改保护,甚至可远程实现持续过程监控。

其次,我们将为您展示手动或半手动测试的优势。否则,您可直接跳到Festo解决方案。

过滤整体性测试效率比较

手动过程的劣势

压力保留测试的传统解决方案采用手动方式。这也是目前常用的方式:通过手动打开和关闭所有的阀。已接通的压力也必须手动设置。还需手工记录、评估和监控。不过,这种方式有很多劣势。除了所需的人员工作量,记录数据也是一种繁杂的过程。最重要的是,这种过程容易出错,很难集成到控制系统中。

中间解决方案:半自动过程

一些水厂已经实现半自动化。在这种情况下,压力保留测试的各个步骤不再需要人工来触发和执行。用PLC来自动测量压力值。不过,压力的调节还是需要人工手动完成。

自动化解决方案的优势

完整的解决方案,如Festo提供的CPX/MPA,通过连接现场设备到I/O卡,能方便地集成到PLC层级。这意味着所有过程步骤都可自动化。得益于集成功能,可在现场直接调节和测量压力。

半自动压力保留测试

Semi-automated process for pressure retention testing
Semi-automated process for pressure retention testing

Festo提供的CPX/MPA集成解决方案

Festo 为超滤系统提供的解决方案将压力保留测试集成位I/O系统上的一个功能:CPX/MPA,即模块化的电气终端(CPX)与阀岛(MPA)的组合。该系统直接安装在分散式系统中,采用标准现场总线协议,易于集成到上位集中式控制系统中。作为备选,用集成在CPX/MPA中的控制模块也可创建一个本地自控PLC控制器。不管怎样,最大限度减少了连接电缆。该系统确保了持续过程监控,甚至可实现远程,保护压力调节阀不出现工作错误以及篡改。

用模拟量输入卡CPX-4AE-P-xx实现压力感测,您可用来通过一个直接进气口测量管内压力。PLC内的设置参数直接服务集成在CPX/MPA上的比例压力阀。这意味着,您不需要在现场单独安装一个减压阀或压力传感器。该解决方案还可控制关断电磁阀,通过CPX上集成的数字量输出卡防止原水进入气动部件。

CPX/MPA 能承担系统中的其它功能,包括用于关断过程阀的先导阀、用于控制过程阀的模拟量输出卡、用于反馈过程阀位置的数字量输入卡或用于过程传感器的模拟量输入卡。

压力保留测试全自动解决方案

Fully automated solution for pressure retention testing
Fully automated solution for pressure retention testing

采用CPX/MPA自动化方案的优势

Festo 通过在一个I/O系统中组合电气和气动技术为正在进行中的超滤整体性测试提供创新的解决方案。该解决方案为水处理系统的用户和设计工程师都带来了多重优势。

  • 集成:背板总线直接连接压力调节阀、压力传感器和数字量输出,最大限度减少接线工作。只有关断阀需要气管和信号电缆。
  • 安全:用PLC设置压力水平。与手动设置压力相比,这能保护系统免受技术人员工作失误造成的故障。如果CPX/MPA安装在一个封闭的控制柜内,能进一步提高安全性。
  • 高效率:正确的压力设置可最优化复制。
  • 通过端子可无故障感测每个膜模块的压力。
  • 自控:CEC用作分散式PLC功能,便于构建自控系统,工作可靠,即使出现现场总线故障。
  • 管理:通过上位PLC或CPDX上的Festo SCADA能轻松采集和评估数据。这同样适用于通过互联网或手机网络进行远程访问。

还有,之前已经提到过, CPX/MPA可集成更多解决方案。

MPA-S and CPX terminal

阀岛MPA-S与CPX电气终端的组合

不可思议的模块化和多功能特性!阀岛MPA上的CPX接口基于CPX系统,所有电磁线圈、电气输出和输出功能采用串行通信系统。

阀岛 MPA-S 样本

VPPM

比例压力阀VPPM

比例压力阀中的新分支。为每个应用场合设置正确的参数,只需一键从三组预设参数中选择相应的控制特性即可。得益于带多路传感器控制的双阶控制回路,实现可靠控制。

VPPM 样本
