Grundlagen Elektrotechnik

Der Koffer ist so konzipiert, dass er verschiedene Komponenten und Materialien des Trainingspakets "Grundlagen Elektrotechnik" effizient aufbewahrt. Die Fächer und Halterungen sind speziell auf die einzelnen Bauteile abgestimmt, sodass alles seinen Platz hat.

Der Koffer verfügt über ergonomische Griffe und ein leichtes Design, was den Transport zwischen verschiedenen Schulungsorten oder zur Aufbewahrung in Bildungseinrichtungen erleichtert.

Die organisierte Innenausstattung ermöglicht es den Nutzern, schnell auf die benötigten Materialien zuzugreifen, was den Unterrichtsfluss verbessert und Zeit spart.

Der Koffer schützt die empfindlichen Bauteile vor Stößen, Staub und Feuchtigkeit, wodurch die Langlebigkeit der Materialien gewährleistet wird.

Durch die strukturierte Aufbewahrung und den schnellen Zugriff auf Materialien schaffen die Nutzer ideale Bedingungen für effektives Lernen und Experimentieren.

Der Koffer kann leicht transportiert werden, was ihn ideal für mobile Schulungen, Workshops oder Außeneinsätze macht. Dies fördert die Flexibilität der Schulungsmaßnahmen.

Die klare Organisation und die einfache Handhabung ermöglichen es den Lernenden, selbstständig mit den Materialien zu arbeiten, was ihre Eigenverantwortung und Selbstständigkeit stärkt.

Der Elektrotechnik A4 Koffer lässt sich nahtlos in bestehende Lehrpläne integrieren und unterstützt Lehrkräfte dabei, praxisnahe Inhalte effektiv zu vermitteln.

Durch die Verwendung langlebiger Materialien und die Möglichkeit, die Inhalte sicher zu lagern, wird die Nachhaltigkeit der Lehrmittel gefördert.

Das Netzteil für alle Versuche der Grundlagen Elektrotechnik/Elektronik. Die integrierte einstellbare Gleichstromquelle wird zusätzlich durch Festspannungen für Digital- und Regelungstechnik ergänzt, Wechsel- und Drehstromquellen runden die Möglichkeiten ab. Der Funktionsgenerator bietet unterschiedliche Ausgangsformen in einem weiten Frequenzbereich und lässt für die Grundlagenausbildung keine Wünsche offen.

Das Netzteil für alle Versuche der Grundlagen Elektrotechnik/Elektronik.

Die integrierte einstellbare Gleichstromquelle wird zusätzlich durch Festspannungen für Digital- und Regelungstechnik ergänzt, Wechsel- und Drehstromquellen runden die Möglichkeiten ab.

Der Funktionsgenerator bietet unterschiedliche Ausgangsformen in einem weiten Frequenzbereich und lässt für die Grundlagenausbildung keine Wünsche offen.

Das integrierte Display liefert jederzeit detaillierte Informationen über die aktuellen Einstellungen. Die Betriebsbereitschaft der Ausgänge wird durch LEDs angezeigt, alle Ausgänge sind kurzschluss- und überlastgeschützt.

In Verbindung mit der optionalen PC Software können über die integrierte Rechnerschnittstelle alle Einstellungen auch vom PC aus vorgenommen werden.

Das integrierte Messmodul dient zur Erfassung und Darstellung von Spannungen und Strömen am

• Eingangsspannung:
  1 AC/100 – 230 V (50 – 60 Hz)
• Ausgänge:
  DC 0 – 25 V, 0,3 A
  DC +5 V, 0,2 A
  DC ±15 V, 0,8 A
  AC 2x 18 V, 100 mA
  3 AC 12 Veff, 0,1 A, 0,1, 1, 50, 60 Hz
• Funktionsgenerator:
  Dreieck, Sinus, Rechteck (symmetrisch, V = 2), TTL
  Frequenz 1 Hz – 100 kHz
  Amplitude 0 – 10 V
  Offset -10 – +10 V
  Max. Strom 0,1 A
• Alle Ausgänge sind kurzschluss- und überlastgeschützt
• Die Ausgangsspannungen werden durch LEDs angezeigt
• Frontplatte: 133 x 297 mm
• Pultgehäuse mit Gummifüßen für den Einsatz im A4 Rahmen oder auf dem Tisch
• Anschlüsse für 2 mm und 4 mm Sicherheitsstecker
• USB-Anschluss für PC

• PSURemote Software (Bestell-Nr. 574179)

Sie können sich jetzt und in Zukunft in Ihrer Ausbildung auf die Gleich- und Wechselstromtechnik beschränken? Dann ist dieser Gerätesatz mit dem kleinen Kombiboard Grundlagen EduTrainer und reduziertem Bauteileumfang die preiswerte Alternative zum TP 1011. Kenntnisse im Bereich von Stromkreisen und Grundschaltungen gewinnen auch in mechanischen Berufen an Bedeutung. Sie sind wichtig für das Verständnis vieler Funktionen und Abläufe in komplexen Anlagen und Systemen. Genau aus diesem Bereich kommen die Beispiele, die das Trainingspaket Grundlagen der Elektrotechnik für Metallberufe zur Vermittlung der Grundlagen nutzt. Zu den Lernzielen gehören die elektrischen Größen und deren Beziehungen zu einander. Mit den projektorientierten Aufgaben lassen sich die Inhalte theoretisch und in praktischen Versuchen anschaulich vermitteln. Messungen zeigen Zusammenhänge auf, fördern das Verständnis und vertiefen dadurch das Gelernte. Der Gerätesatz enthält alle Bauteile zur Durchführung der Grundlagenversuche in der Gleich- und Wechselstromtechnik. Die klar beschrifteten Steckplätze der Aufbewahrungsplatte sorgen für Ordnung und Struktur.

Das System ist vollständig mit Sicherheitssteckern und -buchsen ausgestattet und somit auf dem aktuellsten Stand der Technik.

Dies gilt für alle elektrischen Anschlüsse – egal ob an den Bauteilen oder am Kombiboard. Damit lässt sich der Gerätesatz in allen Laboren einsetzen, auch wenn höhere Spannungen zur Verfügung stehen. Sicher ist Sicher

• Gleichstromtechnik
  Spannung, Strom, Widerstand, Leitwert, Ohmsches Gesetz, Messgeräte einsetzen, Arbeit und Leistung, Reihen- und Parallelschaltung, Spannungsteiler, nicht lineare Widerstände, Brückenschaltung, Spannungsquelle
• Wechselstromtechnik
  Elektrisches Feld, Induktion, Kondensator und Spule im Gleich- und Wechselstromkreis, Reihen- und Parallelschaltung, Wirk-, Blind und Scheinwiderstand, Phasenverschiebung von Strom und Spannung

Die Aufgaben des Arbeitsbuches behandeln konkrete, realitätsnahe Projekte jeweils mit Problemstellung, Randbedingungen und Projektauftrag.

Das Arbeitsbuch enthält:

• Musterlösungen
• Didaktische Hinweise
• USB-Stick mit (oder Download-Zugriff auf) Grafiken
• Arbeitsblätter für den Lernenden

Die Arbeitsblätter unterstützen den Lernenden in der Informations- und Planungsphase, über die Ausführung bis hin zur Kontrolle und Dokumentation.

Alle Aufgaben verlangen vom Lernenden die eigenständige Durchführung, Bewertung und Dokumentation.

• Kaltgerätekabel
• PSURemote Software (Bestell-Nr. 574179)
• Bauteilesatz Digitaltechnik (Bestell-Nr. 574193)
• Grundlagen Gleichstromtechnik: Arbeitsbuch
• Grundlagen Wechselstromtechnik: Arbeitsbuch

• Kombiboard Grundlagen EduTrainer (Bestell-Nr. 571810)
• Bauteilesatz Elektrotechnik (Bestell-Nr. 8005374)
• Sicherheits-Brückenstecker, 28 Stück, grau-schwarz (Bestell-Nr. 571809)

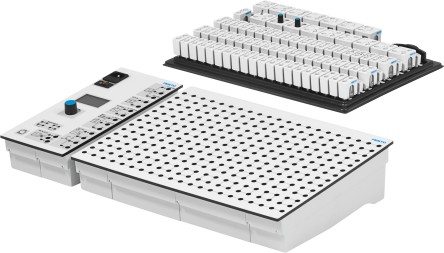

Trainingspaket mit Universal-Steckfeld im bewährten 19 mm Raster. Mit dem Grundlagen-Netzteil, das unter anderem auch einen Funktionsgenerator bietet, bildet das Universal-Steckfeld die Basis, auf der auch die Bauteilesätze der Digital- und der Regelungstechnik einsetzbar sind. Mit diesem Bauteilesatz lassen sich alle grundlegenden Versuch der Gleich-, Wechselstrom- und Halbleitertechnik durchführen und die Grundschaltungen der Elektronik untersuchen. Die Aufbewahrungsplatte mit ihren klar beschrifteten Steckplätzen sorgt für Ordnung und Struktur. Die Gerätesatzvariante TP 1011 M (siehe Bestell-Nr. 8029635) enthält das Grundlagen-Netzteil mit integriertem Messmodul, die hierfür notwendigen Messleitungen und Adapter sowie die PSURemote Software.

• Gleichstrom: Spannung, Strom, Widerstand, Leitwert, Ohmsches Gesetz, Messgeräte einsetzen, Arbeit und Leistung, Reihen- und Parallelschaltung, Spannungsteiler, nichtlineare Widerstände, Brückenschaltung, Spannungsquelle
• Wechselstrom: Elektrisches Feld, Induktion, Kondensator und Spule im Gleich- und Wechselstromkreis, Reihen- und
  Parallelschaltung, Wirk-, Blind und Scheinwiderstand, Phasenverschiebung von Strom und Spannung
• Halbleiter: Halbleiterdiode, Z-Diode, Leuchtdiode, Bipolare Transistoren, Unipolare Transistoren, Diac, Triac,
  Thyristor
• Grundschaltungen der Elektronik

Der Bauteilesatz TP 1022 erweitert die Gerätesätze TP 1011 und TP 1011-M, Grundlagen der Elektrotechnik/Elektronik um Bauteile der elektrischen Installations- und Relaistechnik.

Mit den Steckbauteilen des Erweiterungsbauteilesatzes erfolgt die Einführung in die Elektroinstallation und in die industrielle Steuerungstechnik. Die Lernenden arbeiten mit handlungsorientierten Lernszenarien in praxisnahen Projekten. Dies umfasst die Planung, den Aufbau und die Überprüfung von unterschiedlichen Grundschaltungen.

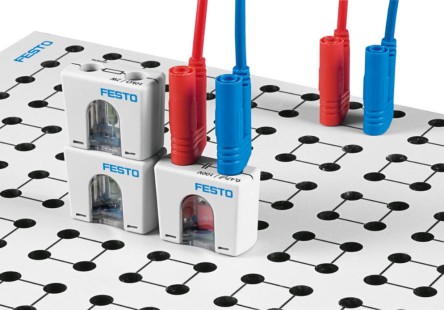

Auf den Oberseiten der Bauteile sind Symbole und Werte der elektrischen Komponenten aufgedruckt. Die Gehäuse der einzelnen Bauteile lassen sich öffnen, um bei Fehlfunktion die elektrischen Komponenten auszutauschen.

Die Steckbauteile passen auf das EduTrainer-Steckfeld im 19 mm Raster. Für Ordnung und Struktur sorgt die Aufbewahrungsplatte mit beschrifteten Steckplätzen

• Anschlüsse für 4 mm Sicherheitsstecker auf der Oberseite der Bauteile
• 4 mm Sicherheitstechnik für alle Anschlüsse
• Ergonomisch geformtes, zweiteiliges Kunststoffgehäuse
• Aufeinander steckbare Bauteile mit Messanschlüssen auf der Oberseite
• 19 mm Steckraster
• Lieferung auf einer stabilen Aufbewahrungsplatte, deren Beschriftung eine eindeutige Zuordnung erlaubt

• 2x Relais NO/NC
• Relais NO/NO
• 2x Wechselschalter
• Kreuzschalter
• 2x Taster zweipolig NO/NC
• 2x Taster einpolig NO
• Taster einpolig NC
• 2x Lampe 12 V/3 W

Sicherung 1

• Grundschaltungen der Elektroinstallation (Ausschaltung, Serienschaltung, Wechselschaltung, Kreuzschaltung)
• Steuerschaltungen der Relaistechnik

Mit den Steckbauteilen des Erweiterungsbauteilesatzes erfolgt die Einführung in den Aufbau, die Funktion und das Verhalten von optoelektronischen Bauteile sowie deren Anwendungen in unterschiedlichen Schaltungen. Die Bauteile ermöglichen den Aufbau voll funktionsfähiger Schaltkreise. Mit projekt­orientierten Übungsaufgaben erkennen Lernende die ­Eigenschaften und Kenngrößen optoelektronischer Bauteile und können diese messtechnisch erfassen.

Die Sicherheit der Benutzer ist gewährleistet, da der Bauteilesatz mit Niederspannung arbeitet und keine Lasertechnologie verwendet.

Die Steckbauteile passen auf das EduTrainer-Steckfeld im 19 mm Raster. Für Ordnung und Struktur sorgt die Aufbewahrungsplatte mit beschrifteten Steckplätzen.

• Fototransistor
• Leuchtdiode (IR)
• Fotodiode (BPW 46)
• Leuchtdiode (HLMP)
• Leuchtdiode (BL)
• Solarzellen (AM 5610)
• Lampe (12 V – 5 W)
• LED-Lampe (15 V – 1 W5)
• Isolations-Optokoppler (SFH618A)
• Isolations-Optokoppler (MOC3051M)
• Lichtwellenleiter

• Kenndaten und Kennlinien Licht emittierender Dioden (LEDs)
• Infrarot-LED
• LED-Steuerung (Ansteuerung)
• Solarzellen
• Fotodiode
• Fototransistor
• Optische Signalübertragung (mittels Fotodiode und Fototransistor)
• Optokoppler
• Glasfaserkabel

Das Arbeitsbuch enthält:

• Musterlösungen
• Didaktische Hinweise
• Datenträger mit PDF-Dateien
• Arbeitsblätter für die Lernenden

Die Arbeitsblätter unterstützen die Lernenden in der Informations- und Planungsphase sowie bei der Durchführung, Überwachung und Dokumentation.

Alle Aufgaben setzen die selbstständige Durchführung, Auswertung und Dokumentation der Lernenden voraus.

• Gerätesatz TP 1011: Grundlagen der Elektrotechnik/Elektronik (Bestell-Nr. 571780)
• Gerätesatz TP 1011 M: Grundlagen der Elektrotechnik/Elektronik (mit Messmodul) (Bestell-Nr. 8029635)
• Grundlagen der Optoelektronik: Arbeitsbuch

Mit den Steckbauteilen des Erweiterungsbauteilesatzes erfolgt die Einführung in den Aufbau, die Funktion und das Verhalten von Operationsverstärkern sowie deren Anwendungen in unterschiedlichen Schaltungen. Die Steckbauteile ermöglichen den Aufbau voll funktionsfähiger Schaltkreise. Dadurch erwerben Lernende die Fähigkeit, die Eigenschaften und Kenngrößen von Operationsverstärkern zu erkennen und in analogen Schaltungen einzusetzen. Auf den Oberseiten der Steckbauteile sind Symbole und Werte der elektrischen Komponenten aufgedruckt. Die Gehäuse der einzelnen Bauteile lassen sich öffnen, um bei Fehlfunktion die elektrischen Komponenten auszutauschen.

• Anschlüsse für 4 mm Sicherheitsstecker auf der Oberseite der Steckbauteile
• Alle Anschlüsse in 4 mm Sicherheitsausführung
• Ergonomisch geformtes, zweiteiliges Kunststoffgehäuse
• Aufeinander steckbare Bauteile mit Messanschlüssen auf der Oberseite
• 19 mm Steckraster
• Lieferung auf einer stabilen Ablagetafel mit Beschriftung zur eindeutigen Zuordnung

• 2x Operationsverstärker
• 2x 2 mm Sicherheitslaborkabel, 300 mm, rot
• 2x 2 mm Sicherheitslaborkabel, 300 mm, blau

• Leerlaufdifferenz
• Stellgrenzen der Ausgangsspannung
• Einsatz der Ausgangsstrombegrenzerung eines OPAs
• Grenzen des nutzbaren Gleichtaktbereichs der Eingangsspannung
• Funktionsweise einer Warnanzeige für niedrige Betriebsspannung
• Funktionsweise eines Dämmerungsschalters
• Prinzip eines Zeitgebers mit RC-Glied
• Aufbau und Funktion eines Fensterkomparators
• Messtechnische Bestimmung der Flankensteilheit der Ausgangsspannung eines Operationsverstärkers
• Funktionsweise und Anwendung der Pulsweitenmodulation

Der Bauteilesatz TP 1025 erweitert die Gerätesätze TP 1011 und TP 1011-M, Grundlagen der Elektrotechnik/Elektronik um Bauteile der Kfz-Mechatronik.

Mit den Steckbauteilen des Erweiterungsbauteilesatzes bauen die Lernenden einfache Kfz-spezifische Grundschaltungen auf. Angeleitet über handlungsorientierte Lernszenarien erwerben Lernende die Fähigkeit, Funktionsstörungen zu identifizieren und zu beseitigen. Über eingebaute Fehlerschalter lassen sich die Bauteile gezielt manipulieren.

Auf den Oberseiten der Bauteile sind Symbole und Werte der elektrischen Komponenten aufgedruckt. Die Gehäuse der einzelnen Bauteile lassen sich öffnen, um bei Fehlfunktion die elektrischen Komponenten auszutauschen.

Die Steckbauteile passen auf das EduTrainer-Steckfeld im 19 mm Raster. Für Ordnung und Struktur sorgt die Aufbewahrungsplatte mit beschrifteten Steckplätzen.

Alle Bauteile sind in der FluidSIM 6 Elektrotechnik-Bibliothek enthalten. Diese Bibliothek umfasst zudem umfangreiches Lehrmaterial, abgestimmt auf das erste Ausbildungsjahr von Kfz-Mechatronikern

• Anschlüsse für 4 mm Sicherheitsstecker auf der Oberseite der Bauteile
• 4 mm Sicherheitstechnik für alle Anschlüsse
• Ergonomisch geformtes, zweiteiliges Kunststoffgehäuse
• Aufeinander steckbare Bauteile mit Messanschlüssen auf der Oberseite
• 19 mm Steckraster
• Lieferung auf einer stabilen Aufbewahrungsplatte, deren Beschriftung eine eindeutige Zuordnung erlaubt

• Spannungsregler 12 V
• 2x Glühlampe 12 V/20 mA
• Schlüsselschalter
• Taktgeber
• 2x Lampe 12 V/3 W
• 2x Lampe LED 12 V
• Relais NO 12 V
• Sicherung 1 A
• Sicherung 2 A
• 2x Schalter

• Fehlersuche: Nebelschlusslicht, Rückfahrscheinwerfer, Armaturenbrett-beleuchtung, Anhängerbeleuchtung, Abblendlicht, Schluss- und Bremsleuchten,
• Diagnose: Instrumenten- und Armaturenbrettbeleuchtung, Nebelscheinwerfer, Abblend-, Fern- und Nebellicht, Schlussleuchte rechts, Blinkanlage

Die neue Version von FluidSIM 6 bietet jetzt spezielle Komponenten, Funktionen und Lehrmaterial für Schulungen im Automobilsektor.

Mit der Version 6 gehen wir auf die Bedürfnisse unserer Kunden ein, die FluidSIM für Schulungen im Bereich Fahrzeugtechnik einsetzen möchten. FluidSIM 6 ist eine Erweiterung der bereits bestehenden Version für Elektrotechnik und bietet zusätzliche Funktionen und Inhalte, die auf den Automobilsektor zugeschnitten sind:

• Automobilkomponenten
• Virtuelle Messgeräte
• Ausfallmodelle und Diagnosen
• Umfangreiches Lernmaterial
• Zahlreiche zusätzliche, auf TP1025 zugeschnittene Schaltungen

Das Trainingspaket Grundlagen der Digitaltechnik bietet den optimalen Einstieg in die Welt der digitalen Signalverarbeitung. Wer die Digitaltechnik gelernt und verstanden hat, kann leicht und schnell in jede Programmiersprache der Automatisierungstechnik einsteigen.

Zu den Grundlagen der Digitaltechnik gehören logische Operationen, Signalfluss und Datenformate. Mit im Lehrplan stehen auch strukturierte Vorgehensweisen zur Problemlösung

• Die Bauelemente des Trainingspaketes sind mit realen Logikgattern aufgebaut. Sie erlauben realistische Untersuchungen ihres Verhaltens.
• Die in den Bauelementen enthaltenen ICs sind gesockelt und mit wenigen Handgriffen austauschbar.
• Alle Teile des Gerätesatzes sind komplett mit Sicherheitssteckverbindungen ausgestattet.
• Der mit diesem Trainingspaket gelieferte Kombiboard Digital- und Regelungstechnik EduTrainer stellt die benötigten Versorgungsspannungen für alle Versuche bereit und enthält zudem einen Rechteckgenerator mit sieben unterschiedlichen Ausgangsfrequenzen.
• Dieser Kombiboard EduTrainer kann auch als Steckfeld für die Komponenten des Gerätesatzes Regelungstechnik verwendet werden.

• 1 Inverter
• 2 UND
• 2 ODER
• 1 NAND
• 1 NOR
• 1 XOR
• 1 Hex-Schalter und Analogquelle 0 – 5 V
• 1 LED-Balkenanzeige
• 1 Zähler
• 1 7-Segment Anzeige
• 1 RS-Flipflop
• 2 JK-Flipflop
• 2 Schieberegister
• 1 Volladdierer
• 1 Signaleingabe

• Elementare Logikbausteine
• Wichtige Symbole
• Entwerfen und Optimieren logischer Schaltungen
• Schaltalgebra
• Konjunktive und disjunktive Normalform
• KV-Diagramme
• Schmitt-Trigger
• Hysterese
• Arten von Kippschaltungen
• Anwenden von Flipflops
• Zählschaltungen
• Wandeln und Übertragen von Daten
• Schieberegister
• Datenwandlung
• Rechenschaltungen

In den Aufgaben des Arbeitsbuches sind konkrete, realitätsnahe Projekte jeweils mit Problemstellung, Randbedingungen und Projektauftrag zu bearbeiten.

Das Arbeitsbuch enthält:

• Musterlösungen
• Didaktische Hinweise
• USB-Stick mit (oder Download-Zugriff auf) Grafiken
• Arbeitsblätter für den Lernenden

Die Arbeitsblätter unterstützen den Lernenden in der Informations- und Planungsphase, über die Ausführung bis hin zur Kontrolle und Dokumentation.

Alle Aufgaben verlangen vom Lernenden die eigenständige Durchführung, Bewertung und Dokumentation.

• Kaltgerätekabel
• 2 mm Sicherheits-Laborleitungen, 60 Stück, rot, blau und schwarz (Bestell-Nr. 574206)
• E/A-Pegelkonverter 5 V ‹–› 24 V (Bestell-Nr. 576622)
• IC-Nullkraftsockel (Bestell-Nr. 576623)
• Bauteilesatz Regelungstechnik (Bestell-Nr. 8023963)
• Grundlagen Digitaltechnik: Arbeitsbuch

• Kombiboard Digital- und Regelungstechnik EduTrainer (Bestell-Nr. 8023962)
• Bauteilesatz Digitaltechnik (Bestell-Nr. 574193)

Formularbeginn

Formularende

Bestell-Nr.: 8023961

Das Trainingspaket Grundlagen der Regelungstechnik bietet einen schnellen und leicht verständlichen Einstieg in die Thematik der Regler und Regelstrecken.

Besonders wichtig sind in diesem Zusammenhang die Grundbegriffe der Regelungstechnik, die Verhaltensweisen verschiedener Regler und die strukturierte Analyse der Anforderungen an Regelstrecken.

In den Projekten werden Mittel und Wege zur Analyse und Lösung von Regelproblemen aufgezeigt und durch Experimente vertieft.

Der Gerätesatz erlaubt den schnellen und flexiblen Aufbau verschiedener Regler und ermöglicht somit die einfache Untersuchung deren Verhaltens im Zusammenspiel mit Regelstrecken unterschiedlicher Ordnung.

Alle Teile des Gerätesatzes sind komplett mit Sicherheitssteckverbindungen ausgestattet. Der im Gerätesatz enthaltene Kombiboard EduTrainer Digital- und Regelungstechnik stellt die benötigten Versorgungsspannungen für alle Versuche bereit und enthält zudem einen Rechteckgenerator mit sieben unterschiedlichen Ausgangsfrequenzen. Dieser Kombiboard EduTrainer wird auch im Trainingspaket Digitaltechnik genutzt

• 1x 2 Differenzeingänge mit Subtrahierer
• 1x P-Glied
• 1x I-Glied
• 1x D-Glied
• 1x Summierer mit einstellbarem Offset
• 1x Begrenzer mit Pegelanpassung der Ausgangssignale
• 1x Vergleicher mit Hysterese und Schaltausgang
• 2x Regelstrecke

• Struktur eines Regelkreises
• Sprungantwort, dynamisches Verhalten
• Physikalische Größen normieren
• Bode-Diagramm
• Modellierung einer Strecke
• Rückkopplung und Gegenkopplung
• Zweipunkt- und Dreipunktregler
• P-, PI- und PID-Regler
• Stabiles und instabiles Verhalten
• Reglerverstärkung
• Verzögerungsverhalten nach Ziegler und Nichols

In den Aufgaben des Arbeitsbuches sind konkrete, realitätsnahe Projekte jeweils mit Problemstellung, Randbedingungen und Projektauftrag zu bearbeiten.

Das Arbeitsbuch enthält:

• Musterlösungen
• Didaktische Hinweise
• Multimedia-CD-ROM mit GrafikenUSB-Stick mit (oder Download-Zugriff auf) Grafiken
• Arbeitsblätter für den Lernenden

Die Arbeitsblätter unterstützen den Lernenden in der Informations- und Planungsphase, über die Ausführung bis hin zur Kontrolle und Dokumentation.

Alle Aufgaben verlangen vom Lernenden die eigenständige Durchführung, Bewertung und Dokumentation.

• Kaltgerätekabel
• 2 mm Sicherheits-Laborleitungen, 60 Stück, rot, blau und schwarz (Bestell-Nr. 574206)
• Digitales Speicheroszilloskop Tektronix TBS2074 (Bestell-Nr. 8068879)

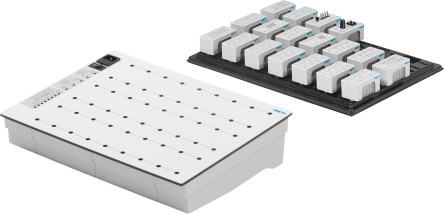

• Bauteilesatz Digitaltechnik (Bestell-Nr. 574193)
• Applikationsmodul Füllstandsregelstrecke (Bestell-Nr. 8133444)
• Applikationsmodul Drehzahlregelung (Bestell-Nr. 8152965)
• Steuerung einer linearen Positioniereinheit – Anwendungsmodul (Bestell-Nr. 8133202)
• Applikationsmodul Licht- und Temperaturregelung (Bestell-Nr. 8155732)
• Grundlagen Regelungstechnik: Arbeitsbuch

• Kombiboard Digital- und Regelungstechnik EduTrainer (Bestell-Nr. 8023962)

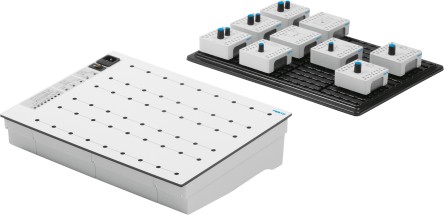

• Bauteilesatz Regelungstechnik (Bestell-Nr. 8023963)

Der EduTrainer sensibilisiert und vermittelt die Gefahen des elektrischen Stroms. Der Mensch ist vor allem durch die Größe der Stromstärke gefährdet, die durch den Menschen fließt. Dieses Gerät behandelt den Unterschied zwischen einem Leistungsschutzschalter zum Schutz der Anlage und einem Fehlerstromschutzschalter zum Schutz von Personen.

• Gefährdung durch elektrischen Strom
• Leistungsschutzschalter und Schutzleiter
• RCD-Schalter, Leistungsschutzschalter und Schutzleiter
• Aufbau und Funktion

• Lernen Sie die typischen Symbole, die in elektrischen Anlagen verwendet werden
• Schaltpläne vervollständigen
• Erstellen Sie eine Stückliste und beschreiben Sie jede Komponente
• Aufbauen der Schaltung

• Kompletter Funktionsumfang
• Einfacher, schneller und sicherer Aufbau
• Hintere Haube zur Nutzung im A4 Rahmen oder als aufrechtstehendes Tischgerät
• Grafik mit Aufteilung in didaktische Funktionsblöcke

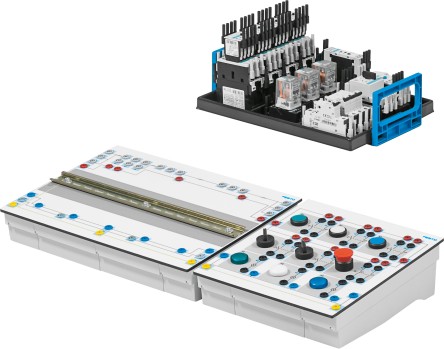

Kontaktbehaftete Steuerschaltungen haben in der modernen Automatisierungstechnik einen unvermindert hohen Stellenwert. Nach wie vor werden einfache Steuerungs- und Automatisierungsaufgaben in kostengünstiger Relaistechnik umgesetzt.

Mit diesem Gerätesatz und den zugehörigen Arbeitsbüchern lassen sich praxisnahe Laborübungen und umfassende Beispielprojekte durchführen. Das Trainingspaket vermittelt den Aufbau, die Funktion und die Einsatzbereiche der einzelnen Komponenten sowie deren Verwendung, z. B. in kontaktbehafteten Schutzeinrichtungen.

Die Auswahl geeigneter Schaltelemente und Geräte spielt dabei eine ebenso bedeutende Rolle wie die fachgerechte Anwendung.

Anschauliche Beispiele vertiefen die in diesem Trainingspaket vermittelten Grundlagen und Funktionsprinzipien der kontaktbehafteten Schaltungstechnik

• Kompakte Bauform
• Flexibel durch den Einsatz von Industriekomponenten
• Einfach erweiterbar
• Verwendbar für MPS Transferband und elektrische Maschinen
• Brückenstecker zur Verbindung der Pultgehäuse verbessern die Übersichtlichkeit
• Stabile, abgewinkelte Einschraubbuchsen zur Kontaktierung

Die optional erhältliche Systainer-Lösung vereinfacht Arbeit, Transport und Lagerung. Dies erleichtert die Vor- und Nachbereitung des Unterrichts

• Taster und Schalter
• Schließer und Öffner
• Tippbetrieb
• Selbsthaltung
• Tasterverriegelung
• Mehrere Betätigungsstellen
• Meldungen
• Aufbau und Funktion eines Schützes
• Elektronische Zeitrelais
• Überstromauslöser und Motorschutzschalter
• Bezeichnung der verwendeten Geräte
• Anschluss und Prüfung einer Drehstromsteckdose
• Haupt- und Steuerstromkreis
• Schützverriegelung
• Wendeschützschaltung
• Stern-Dreieck-Anlauf
• Wendeschützschaltung mit automatischem Stern-Dreieck-Anlauf

Hinweis
Dieses Trainingspaket wird in Einzelteilen geliefert. Die Sicherheitsverbindungen müssen vom Nutzer montiert werden.

Die Aufgaben des Arbeitsbuches enthalten praxisnahe Projekte, jeweils mit Problemstellung, Randbedingungen und Projektauftrag.

Das Arbeitsbuch enthält:

• Musterlösungen
• Didaktische Hinweise
• Multimedia-CD-ROM mit Grafiken
• Arbeitsblätter für die Lernenden

Die Arbeitsblätter unterstützen die Lernenden von der Recherche- und Planungsphase, über die Ausführung bis hin zur Dokumentation.

Alle Aufgaben verlangen von den Lernenden die eigenständige Durchführung, Dokumentation und Bewertung des Projekts.

Für den Motor- und Ladesatz empfehlen wir die Verwendung des Motors (Best.-Nr.: 571875), der für 400 V in Dreieckschaltung und für 690 V in Sternschaltung ausgelegt ist und für den Stern-Dreieck-Motorstarter geeignet ist. Das mitgelieferte Überlastrelais ist entsprechend dimensioniert.

• Schutzleiterverbindungsleitungen mit Sondersteckbuchse, 14 Stück (Bestell-Nr. 8067503)
• Sicherheits-Brückenstecker, 36 Stück, rot, blau, grau, grau-blau (Bestell-Nr. 8092677)
• Drehfeld- und Motordrehrichtungsanzeiger Amprobe PRM-6-EUR (Bestell-Nr. 8081205)
• 4 mm Sicherheits-Laborleitungen, 58 Stück, braun, schwarz, grau, blau mit grauen Steckern (Bestell-Nr. 8092669)
• Elektrische Maschinen
• Grundlagen kontaktbehafteter Schaltungen: Arbeitsbuch
• Softstarter EduTrainer (Bestell-Nr. 8121090)
• Softstarter (Bestell-Nr. 8126037)
• Netzteil 24 V EduTrainer (Bestell-Nr. 571813)
• Motorschutzschalter

• Schützboard EduTrainer (Bestell-Nr. 571814)
• Schützsatz Motortechnik (Bestell-Nr. 571816)
• Bedien- und Meldegerät EduTrainer (Bestell-Nr. 571815)
