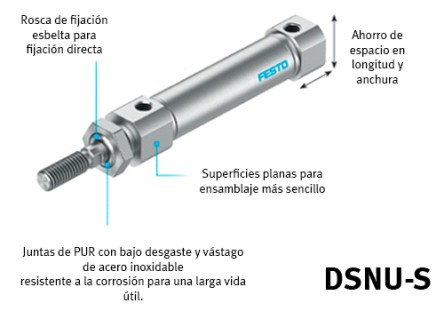

En espacios reducidos: DSNU-S
Con nuestro equivalente al cilindro normalizado, el DSNU-S, ofrecemos una variante aún más
esbelta y corta. Para un mayor ahorro de espacio.
Sencillez: la puesta en funcionamiento
Gracias a la amortiguación autorregulable PPS. Sin ajustes, amortiguación siempre perfecta.
Esto es algo sencillo y rápido, con ahorro de espacio y a prueba de manipulaciones. En combinación con el sensor de proximidad SDBT-MSX, que se destaca por su teach-in automático, la puesta en funcionamiento extremadamente sencilla, incluso en espacios muy reducidos.
Larga vida útil
Los materiales seleccionados y la fabricación de precisión hacen que los DSNU sean muy robustos y posean una larga vida útil. Y su precio es muy asequible debido a la gran cantidad de piezas idénticas en ambas variantes.
→ Comprar ahora
Ahorro de espacio para un diseño compacto de máquinas
• Fijación sencilla en espacios reducidos
• Ensamblaje que ahorra tiempo mediante amorti-guación autorregulable PPS
• Más esbeltos y cortos que nunca: DSNU-S
• Larga vida útil gracias a materiales con bajo desgaste
• Fáciles de identificar y de volver a pedir mediante Product Key de Festo
Información resumida
DSNU-S-8 ... 16
- Camisa del cilindro de acero
- inoxidable
- Culata posterior corta de
- aleación forjada de aluminio
- Con optimización del espacio
DSNU-S-20 ... 25
- Camisa del cilindro de acero
- inoxidable
- Culata posterior de
- aleación forjada de aluminio con
- rosca corta
- Con optimización del espacio

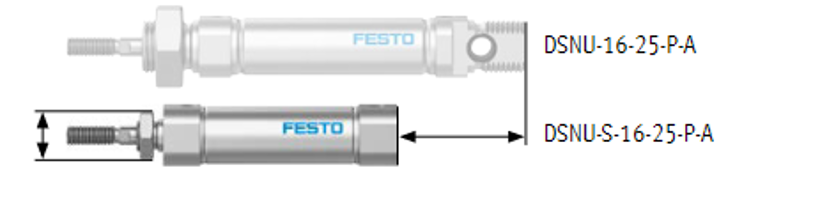

Montaje compacto
- Reducción del diámetro de hasta el 40 %
- Longitud total hasta 3,5 cm más corta
Tipos de amortiguación
Amortiguación P
→ Modo de operación
- El actuador está provisto de una amortiguación de fin de recorrido de plástico elástico
→ Aplicación
- Masas pequeñas
- Bajas velocidades
- Energías de impacto bajas
→ Ventajas
- Sin necesidad de ajuste
- Ahorro de tiempo
Amortiguación PPS
→ Modo de operación
El actuador está provisto de una amortiguación de fin de recorrido
autorregulable
→ Aplicación
- Masas de pequeñas a medias
- Velocidades de bajas a medias
- Energías de impacto medias
→ Ventajas
- Ahorro de tiempo
- Alto rendimiento Sin necesidad de ajuste

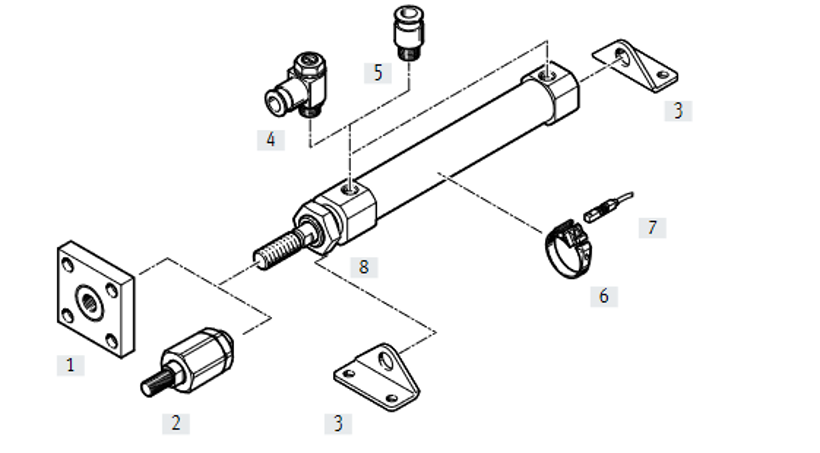

Cuadro general de periféricos
[1] Placa de acoplamiento KSG. Para diámetro de émbolo de 12 ... 25. Para compensar desviaciones radiales.
[2] Rótula FK. Para diámetro de émbolo de 8 ... 25. Para compensar desviaciones radiales y angulares.
[3] Fijación por pies HBN-S. Para diámetro de émbolo de 8 ... 25. Para culata delantera o posterior.
[4] Válvula de estrangulación y antirretorno GRLA/GRLZ . Para diámetro de émbolo de 8 ... 25. Para la regulación de la velocidad.
[5] Racor rápido roscado QS. Para diámetro de émbolo de 8 ... 25. Para la conexión de tubos flexibles con calibración del diámetro exterior.
[6] Kit de fijación SMBR-8. Para diámetro de émbolo de 12 ... 25. Para sensor de proximidad SME/SMT-8 21.
[7] Sensor de proximidad SME/SMT-8. Para diámetro de émbolo de 8 ... 25. Para detección de posiciones 21.
[8] Tuerca hexagonal MSK. Para diámetro de émbolo de 16 ... 25. Para la fijación del cilindro.
Descargue gratis nuestra documentación sobre el cilindro redondo de doble efecto
