Capteurs inductifs

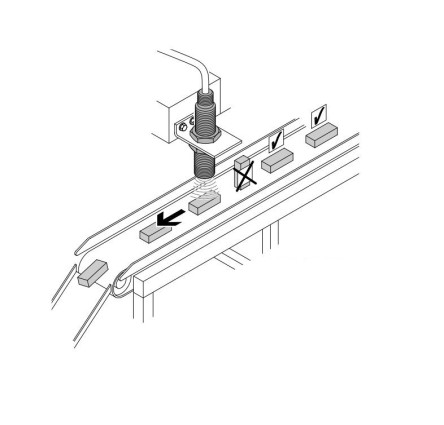

Les capteurs inductifs détectent sans aucun contact les objets métalliques ou les objets conducteurs qui se déplacent dans leur champ de mesure. Ils fournissent à l’utilisateur un signal binaire qui permet de savoir si un objet a été détecté ou non. Les capteurs inductifs sont également appelés capteurs de proximité ou capteurs de position.

Structure et fonctionnement

Les capteurs inductifs se composent de trois unités fonctionnelles : un oscillateur, une unité de traitement et un étage de sortie. En tant que composant de l’oscillateur, une bobine a pour fonction de générer, au moyen d’un circuit oscillant, un champ magnétique alternatif qui sort de la surface active du capteur inductif. Des courants de Foucault sont développés dans l’objet métallique qui s’approche de la face avant, ce qui retire de l’énergie à l’oscillateur. L’amplitude et la fréquence du circuit oscillant varient et un déclencheur Schmitt permet de commuter l’étage de sortie ou de convertir l’amplitude en une distance. Si plusieurs bobines sont utilisées, cela augmente la précision de mesure du capteur inductif.

Avantages des capteurs inductifs

Grâce à leur fonctionnement sans contact, les capteurs inductifs présentent de nombreux avantages :

• Longue durée de vie grâce à une usure mécanique quasi nulle
• Pas de temps d’arrêt dû à des contacts sales ou endommagés
• Pas de rebond des contacts et donc pas d’erreurs de commutation
• Fréquence de commutation élevée
• Résistance aux vibrations
• Haut degré de protection grâce à un boîtier entièrement moulé
• Position de montage indifférente

Capteurs inductifs de Festo

Les capteurs de proximité inductifs Festo sont pratiquement inusables, faciles à utiliser et d’une qualité irréprochable. Nous proposons des capteurs inductifs dans de nombreuses formes de construction pour les applications les plus diverses.

Ainsi, les capteurs de proximité SIED et SIEN à distance de détection normale conviennent soit pour une utilisation en tension continue, soit pour une utilisation dans des applications en tension alternative. Les caractéristiques des capteurs SIED et SIEN sont le filetage métrique et la forme ronde.

Notre capteur de proximité inductif SIEH -...-CR est particulièrement robuste grâce à son boîtier en acier inoxydable entièrement fermé. Contrairement aux capteurs traditionnels, il offre une forte résistance à presque tous les gaz et fluides. D’autres caractéristiques sont la distance de commutation accrue, le montage affleurant, l’affichage de l’état de commutation par LED et le filetage métrique.

Le capteur de proximité Festo SIEF est particulièrement simple et sûr d’utilisation. Il est résistant aux champs de soudure, possède un boîtier résistant aux projections de soudure, un affichage d’état par LED et peut être installé en montage affleurant, partiellement affleurant ou non affleurant.

Notre capteur inductif SIES-8M est spécialement adapté à la détection de position sur les axes électriques et les pinces avec rainure en T. Le capteur SIES-8M possède un témoin d’état de commutation à 2 LED pour une meilleure visibilité, indépendamment de la direction d’approche. La technique de fixation aide à positionner rapidement le capteur de proximité et à le fixer facilement.

Le capteur de proximité inductif SIES-Q est extrêmement peu encombrant grâce à sa forme cubique. Il permet un montage affleurant et possède également un affichage LED de l’état de commutation.
