IO-Link avec CPX-AP-I :
Jusqu'à quatre appareils IO-Link peuvent être intégrés dans le système CPX-AP-I par maître IO-Link et plusieurs maîtres IO-Link peuvent être connectés à une interface de bus. Ainsi, jusqu'à 316 appareils IO-Link sont théoriquement possibles par interface de bus.
Le maître IO-Link et l'outil Festo IO-Link permettent de connecter au système d'automatisation CPX-AP-I tous les appareils Festo et tiers ainsi que les composants Festo dotés d'une connexion I-port. Et grâce à l'outil Festo IO-Link, le paramétrage et le réglage du port maître s'effectuent aisément via une interface utilisateur graphique. En outre, les IO Device Descriptions des appareils IO-Link connectés sont automatiquement chargées à partir du portail IODDfinder, de sorte que le paramétrage peut être effectué en quelques clics.

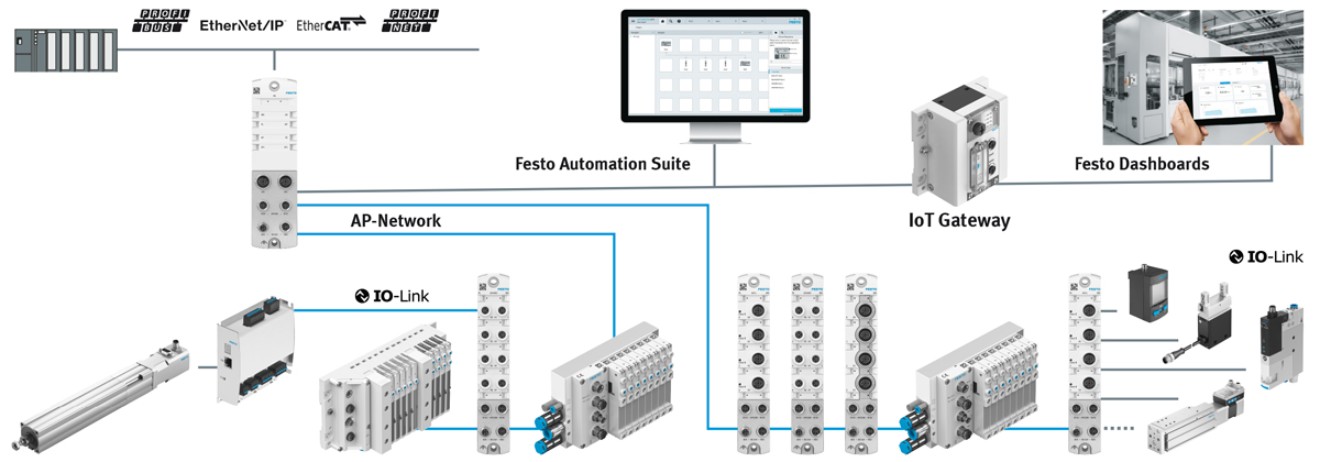

Topologie du système
À partir de l'interface de bus, une ou deux lignes peuvent être mises en place selon le principe Daisy-Chain. À l'avenir, la topologie en étoile et en arbre sera également possible.
Communication en bus de terrain
L'interface de bus est utilisée pour connecter le CPX-AP-I à la commande de niveau supérieur via les protocoles de bus basés sur Ethernet ainsi que EtherCAT ou PROFIBUS.
Système de communication AP
La nouvelle technologie de communication AP combine un API hôte avec des appareils IO-Link, des entrées et sorties numériques et analogiques, et le transfert de données vers le cloud dans un seul et même ensemble. Une caractéristique unique est l'intégration directe des terminaux de distributeurs Festo existants dans le système d'E/S décentralisées.
- Ingénierie simplifiée sans logiciel supplémentaire
- Communication en temps réel jusqu'au terminal de distributeurs
Concept d'alimentation électrique
Le système d'automatisation CPX-AP-I dispose de lignes séparées pour la communication et l'alimentation électrique ainsi que de deux circuits d'alimentation distincts
- L'alimentation électrique peut être transmise séparément pour chaque module individuel ou comme une alimentation centrale de module à module
- Formation de zones de tension possible
- Transmission de données stable
Modules du CPX-AP-I
Un système d'automatisation CPX-AP-I se compose de l'interface de bus et d'au moins un module d'entrée/sortie supplémentaire ou d'un maître IO-Link. Dans le système, jusqu'à 79 modules peuvent être librement combinés avec l'interface de bus.
- Interface de bus
- Maître IO-Link
- Modules d'entrée/de sortie numériques
- Module d'entrée analogique
Festo Automation Suite
L'intégration dans le logiciel de mise en service permet des mises à jour du firmware, une ingénierie intelligente et des diagnostics avancés.
Digitalisation industrie 4.0
Connecté à la passerelle IoT Festo, le CPX-AP-I communique via des protocoles cloud standard tels que MQTT ou OPC UA jusqu'au cloud. Cela facilitera à l'avenir la maintenance prédictive et la surveillance d'état.
Terminaux de distributeurs intégrés directement dans le système CPX-AP-I
La communication système AP, intégrée dans tous les terminaux de distributeurs futurs Festo, facilite leur intégration dans votre application. Et même aujourd'hui, les familles de terminaux de distributeurs existants, comme le VTUG ou le MPA-L, peuvent être facilement et directement intégrées dans le système via leur interface AP. De plus, de nouvelles fonctions ont été ajoutées, telles que des compteurs de cycles de commutation ou la surveillance de la tension de charge. En outre, leur connexion au cloud devient possible. À l'avenir, cela permettra d'utiliser des outils intelligents tels que des tableaux de bord pour la maintenance préventive et la surveillance d'état.
CPX-AP-I E/S décentralisées
Connectivité en temps réel, avec le système de communication AP par Festo
Le système d'E/S IP65/IP67 permet d'intégrer des modules d'entrée/sortie puissants et des terminaux de distributeurs dans les principaux systèmes hôtes.
- Robuste, compact et ultra-léger
- Utilisable en temps réel – durées de cycle de bus pouvant atteindre 250 µs
- Données de process des E/S 2 ko
- Jusqu'à 500 modules dans la version finale
- Longueurs de câble pouvant atteindre 50 m entre chaque module
- Meilleur rapport prix/performance en combinant des terminaux de distributeurs avec des E/S décentralisées
Domaines d'utilisation
- Machines d'assemblage dans un encombrement limité
- Systèmes de manipulation et changeurs d'outils
- Applications embarquées qui exigent un poids réduit et un espace d'installation minime
- Process de fabrication rapides
Système de communication AP par Festo
La technique de communication Festo combine sans aucun problème des modules et appareils extrêmement divers.
- Communication simple avec tous les environnements hôtes courants
- Facilite largement l'intégration des terminaux de distributeurs Festo existants et à venir dans votre application.
- Connexion au cloud et utilisation d'outils intelligents, comme par exemple des dashboards pour la maintenance préventive et la surveillance des états
- Conception simplifiée, surveillance des états et diagnostics grâce à l'intégration dans le logiciel de mise en service Festo Automation Suite
