De l’eau propre grâce aux Fuzzy Filters®

Article du 30 avril 2021

Klaeranlage

La ville de Barntrup, en Rhénanie-du-Nord-Westphalie, présente une teneur accrue en phosphore dans ses eaux résiduaires. Pour filtrer les polluants, elle s’appuie sur un procédé innovant utilisant des boules de fibres, les Fuzzy Filter® Balls. Cela permet de nettoyer 95 % des eaux résiduaires.

Chaque année, 8 000 tonnes de produits pharmaceutiques et 10 tonnes de microplastiques sont introduites dans le plus grand fleuve d’Allemagne, le Rhin. Afin de réduire les polluants, de nombreuses stations d’épuration comportent une étape supplémentaire d’épuration. Elle filtre les microplastiques de cinq micromètres à cinq millimètres et élimine les micropolluants tels que les résidus pharmaceutiques.

Dans un procédé classique, on utilise à cet effet un grand décanteur supplémentaire, dans lequel jusqu’à 80 % des polluants sont filtrés. À titre de comparaison : Les stations d’épuration sans cette étape d’épuration supplémentaire ne retiennent que 30% des composés traces enregistrés.

Pour la petite ville de Barntrup, en Westphalie orientale, ces 80 % n’étaient toutefois pas suffisants, car l’eau purifiée peut pénétrer dans une zone de captage d’eau potable via un réseau fluvial. La ville a opté pour la première station d’épuration au monde équipée de Fuzzy Filter®, qui élimine 95 % de tous les composés traces et débarrasse également les eaux usées des microplastiques et du phosphore. Un autre avantage : aucun grand décanteur n’est nécessaire, seulement un petit bâtiment fonctionnel.

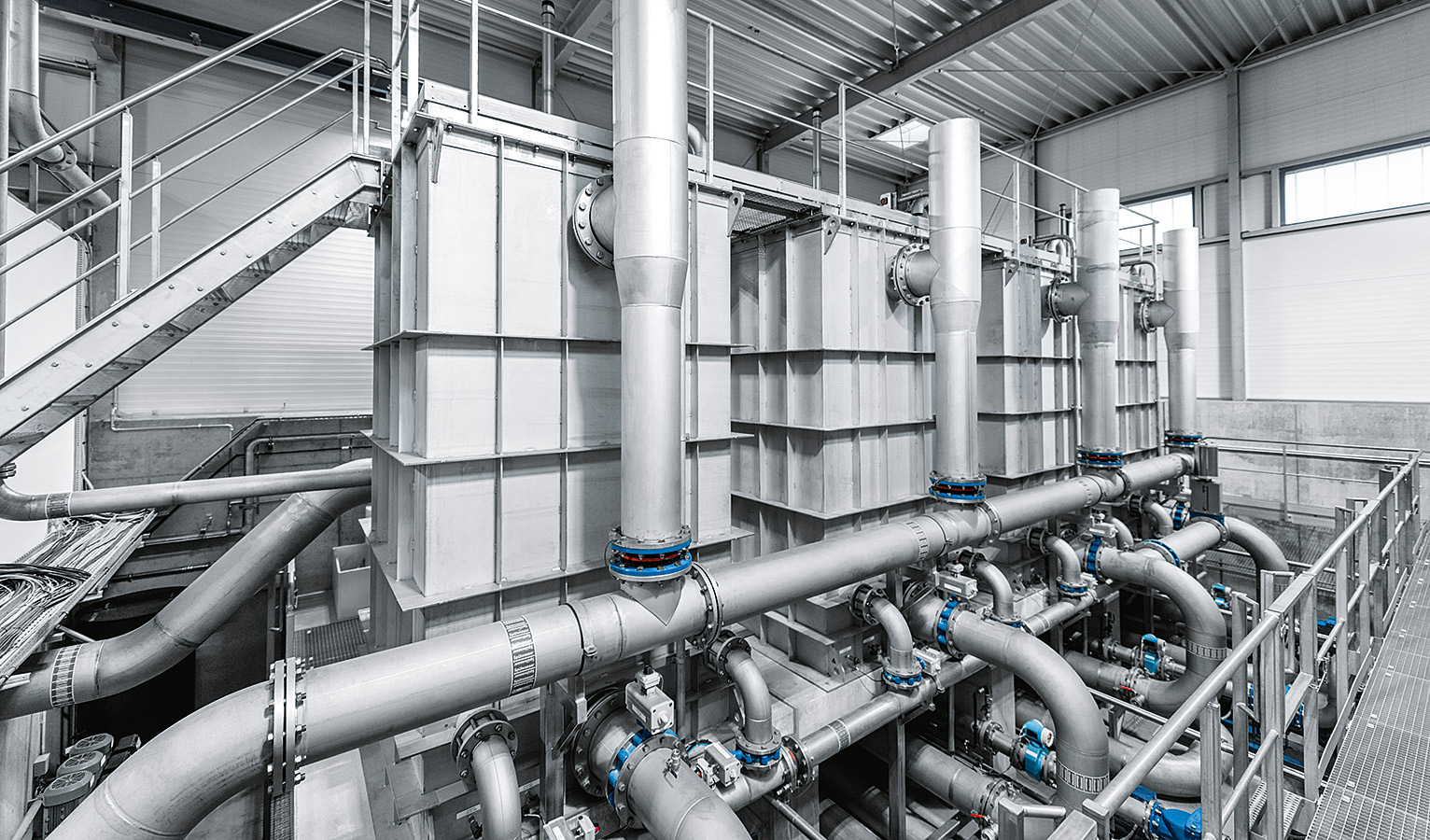

Au lieu d’un grand décanteur, le système Fuzzy Filter®, beaucoup plus petit, dans lequel des composants Festo régulent le débit d’eau, est suffisant.
Au lieu d’un grand décanteur, le système Fuzzy Filter®, beaucoup plus petit, dans lequel des composants Festo régulent le débit d’eau, est suffisant.

De l’eau pure grâce au charbon actif et aux boules Fuzzy Filter®

Dans le procédé classique comme dans le nouveau, du charbon actif en poudre est ajouté à l’eau lors de l’étape d’épuration supplémentaire. Grâce à sa structure poreuse et friable, il présente une énorme surface interne. Une cuillère à café de poudre de charbon actif, par ex., a déjà une surface aussi grande qu’un terrain de football. Sur cette surface, les micropolluants et les composés traces ont tout le loisir de s’accumuler.

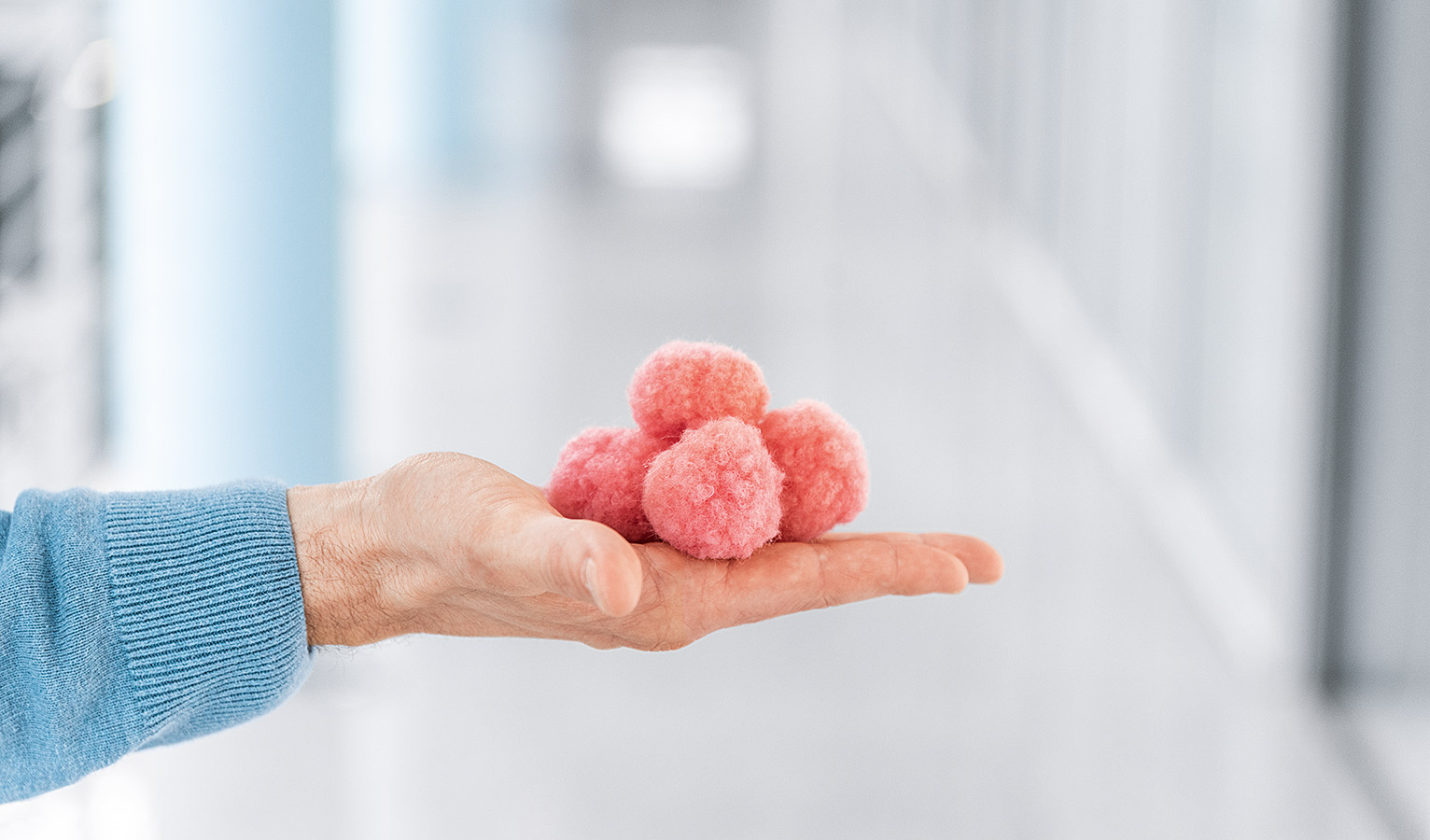

Avec la solution Fuzzy Filter®, l’eau contaminée traverse ensuite les boules Fuzzy Filter® de bas en haut. Il s’agit de fibres synthétiques qui sont transformées en une boule d’environ 33 millimètres de diamètre à l’aide d’un clip. Les boules absorbent le charbon actif chargé de micropolluants ainsi que les microplastiques de l’eau et l’eau filtrée ressort du système par le haut.

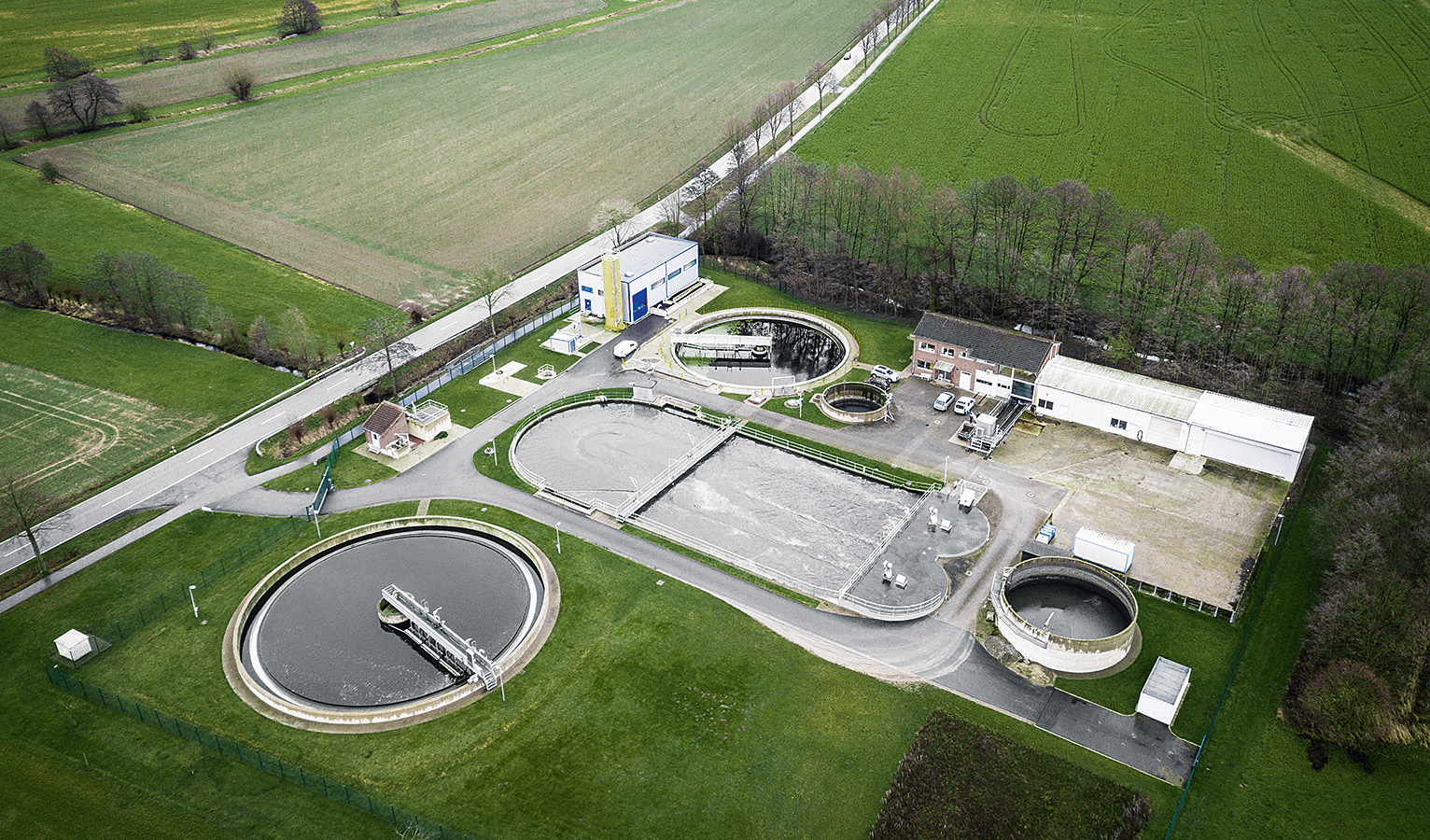

La petite ville de Barntrup, dans l'est de la Westphalie, utilise la première station d'épuration au monde équipée de Fuzzy Filters®, qui élimine 95 % de toutes les substances à l'état de traces et nettoie également les eaux usées des microplastiques et d
La petite ville de Barntrup, dans l'est de la Westphalie, utilise la première station d'épuration au monde équipée de Fuzzy Filters®, qui élimine 95 % de toutes les substances à l'état de traces et nettoie également les eaux usées des microplastiques et d

Les actionneurs quart de tour et les vérins linéaires pneumatiques de Festo, commandés par des terminaux de distributeurs, ouvrent les clapets et les vannes à glissière et permettent ainsi l’entrée automatique des eaux résiduaires contaminées par des micropolluants et la sortie de l’eau purifiée du système Fuzzy Filter®.

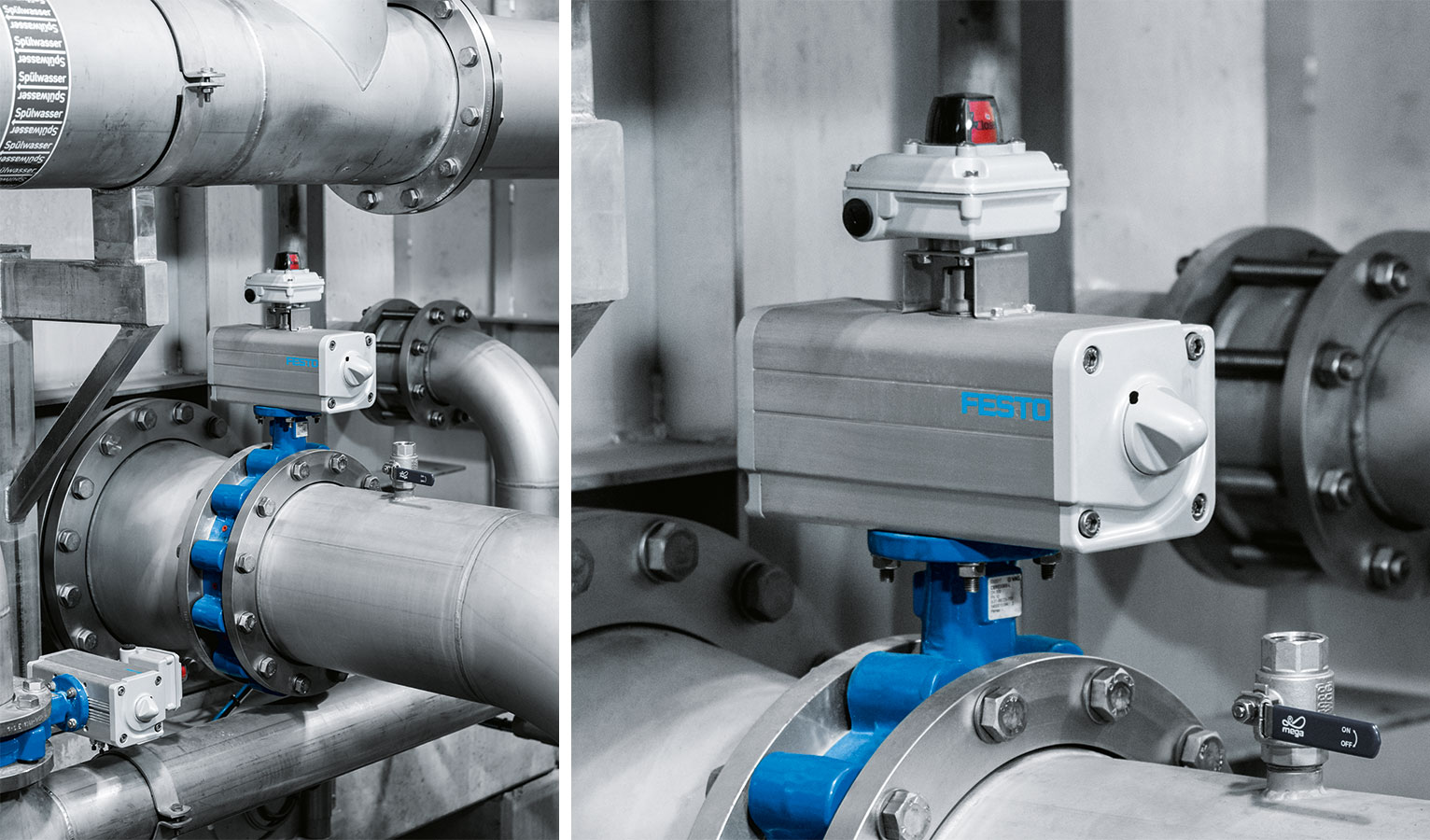

Les actionneurs quart de tour pneumatiques DAPS assurent à la fois l’entrée des eaux résiduaires dans le système Fuzzy Filter® et leur sortie.
Les actionneurs quart de tour pneumatiques DAPS assurent à la fois l’entrée des eaux résiduaires dans le système Fuzzy Filter® et leur sortie.

Nettoyage et recyclage des boules Fuzzy Filter®

À la fois les boules Fuzzy Filter® et le charbon actif peuvent être recyclés plusieurs fois. Ils doivent être nettoyés par rétrolavage. À cette fin, l’eau brute s’écoule dans le filtre tandis qu’un ventilateur externe souffle de l’air de rinçage. Les boules filtrantes sont mises en turbulence par le flux d’air, comme dans une danse, de sorte que les particules de polluants qui se sont accumulées et incrustées se détachent et sont expulsées du filtre. Ces dernières sont renvoyées dans le bassin d’aération avec le charbon actif et utilisés pour un nouveau processus d’épuration, car seule une fraction du charbon actif est chargée de polluants après le premier processus d’épuration.

Les actionneurs quart de tour et les vérins linéaires pneumatiques de Festo sont également utilisés pour le nettoyage des boules Fuzzy Filter®. Ils permettent d’introduire la quantité nécessaire d’air de rinçage dans le système et garantissent l’élimination des boues.

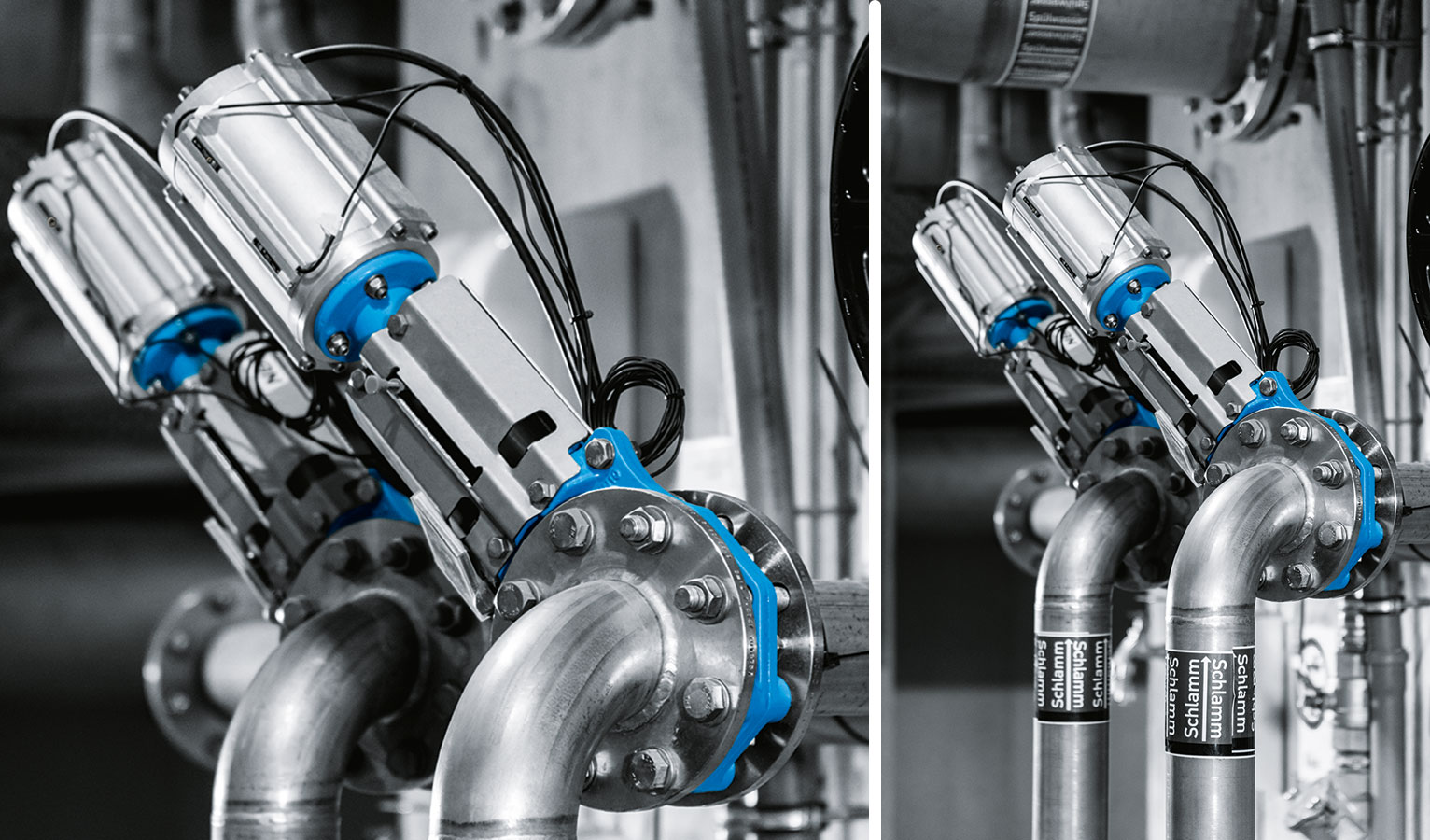

Les vérins linéaires pneumatiques DLP agissent directement sur la plaque coulissante et permettent une ouverture/fermeture fiable des vannes à guillotine pour l’élimination des boues.
Les vérins linéaires pneumatiques DLP agissent directement sur la plaque coulissante et permettent une ouverture/fermeture fiable des vannes à guillotine pour l’élimination des boues.
