如同传送带一样包装包裹

2017年12月15日文章

Multi-Carrier-System

许多人会在临近圣诞节时为自己的挚爱购买礼物。由于人工包装需要大量时间,因此过程十分忙碌。如果能有一台机器可以快速完美地将礼物打包,则再好不过了——采用费斯托部件的设备制造商ECONO-PAK便可实现这一目标。

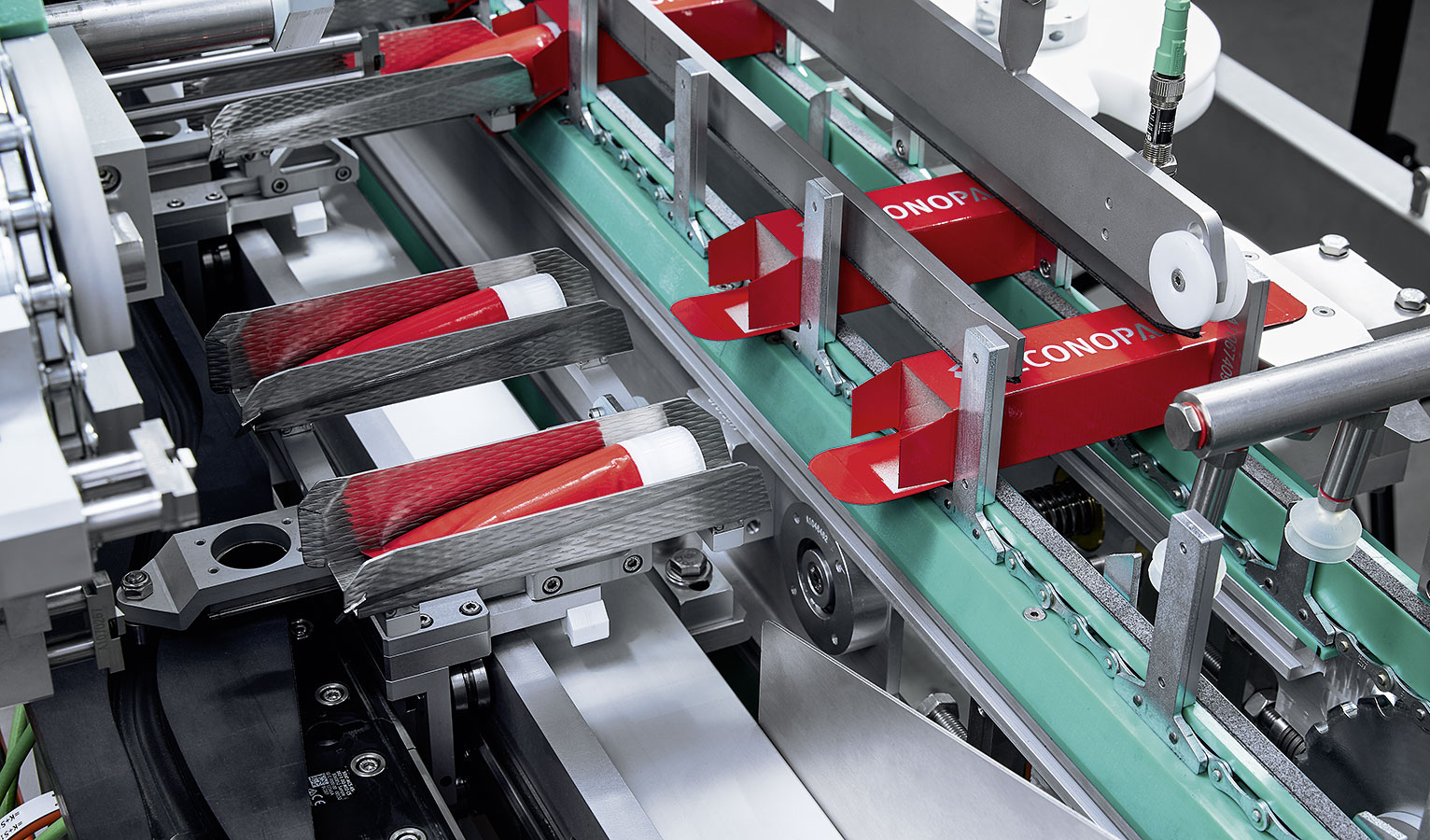

一管鞋油可能并非理想的圣诞礼物,但对于希望在家庭庆祝活动中展现自己锃亮皮鞋的人来说,则必不可少。ECONO-PAK设备中的一项重要组成部分便是来自费斯托的多载体系统。这一设备可在一分钟内轻松将120管鞋油包装进折叠纸盒。设备仅在瞬间抓取鞋油包装,极易被划伤的敏感表面保持光洁明亮。皮带输送带在两条平行轨道上将管状包装精准地传送至多载体系统的工件支架(载体)上。

折叠纸盒则在装盒系统上与此保持平行移动。载体保持静止,设备在其上装载鞋油管状包装,确保在传输过程中不造成损坏。然后,工件支架开始加速,并以和装盒传输系统及气缸完全相同的速度移动,之后鞋油管被推入包装盒。多载体系统移动管状包装,使其接近折叠纸盒。

在下一步骤中,气缸将鞋油管推入包装。这一步需要尤其的精准度。至关重要的是,载体必须沿着这条路径与推动气缸保持绝对同步,从而使鞋油管不会与各自的包装盒发生碰撞。在此,多载体系统能够显示出其优势。它可以单独灵活地改变各个载体的速度,从而确保所有流程彼此完美匹配。此外,工件支架在整个传送路径上以平顺且低振动的方式移动。

在鞋油管包装完毕且载体清空后,载体重新以各自的速度移动,并由伺服控制皮带驱动返回原位,以运送新的鞋油管包装。由此,设备每小时可连续包装7,200管鞋油。至少在这方面,设备能够为那些以手工形式辛苦将圣诞礼物装进纸盒的人员带来一丝缓解:虽然时间较长,但礼物却远没有那么多了!

  • Multi-Carrier

    皮带传送带运输管状包装,精准无振动

  • Multi-Carrier

    管状包装被转移至载体上

  • Multi-Carrier

    负责将管状包装推入外包装的气缸与鞋油管和纸盒保持同步

  • Multi-Carrier

    鞋油管包装被推入纸盒
