自动木材切割

2018年12月20日文章

自动木材切割

早在圣诞节前几周,这些便树立在房屋、广场或公共建筑物前:圣诞树。松树和云杉等树木不仅可以装饰周围环境,也是建筑和家具行业的重要材料。在收割机的帮助下,树木迅速从森林中到达锯木厂,并使用现代锯床自动切割成板材。

望不到边的茂密松树和云杉林——这在瑞典十分常见。瑞典有一半以上的土地都被森林覆盖,木材加工占据重要地位。除了用作圣诞树或用于家具生产之外,木材通常还用作建筑材料,例如打造房屋外墙,或作为铺设地板。

从森林到锯木厂

森林中树木的收割通过移动式收割机完成。这些机器固定树木并用集成的电锯进行切断。之后将移除树枝和树叶。卡车将树干运送到锯木厂。

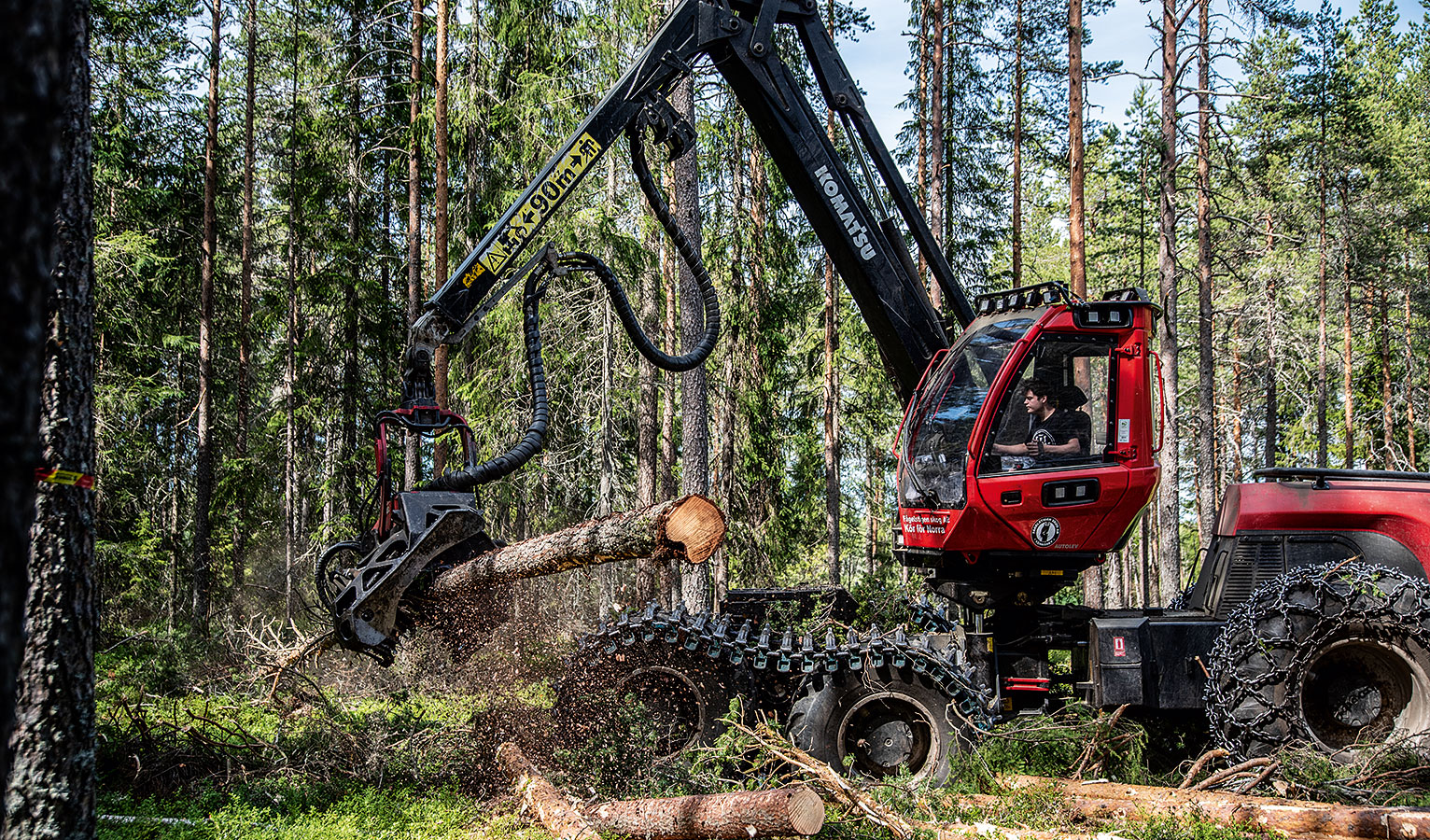

移动式收割机在工作中
移动式收割机在工作中

在实际锯切之前,树干按直径分类,以便在之后对锯切系统进行适当设置。此外,树皮也将被移除。然后,计算机断层扫描仪对木材进行检查,并确定树木是否存在被包裹在内的异物,如岩石,这可能会损坏锯床的锯片。此外,断层扫描仪还负责监控木材的质量。由此可以检测到树枝或腐烂位置,以便在锯切期间尽可能避开这些阻碍。

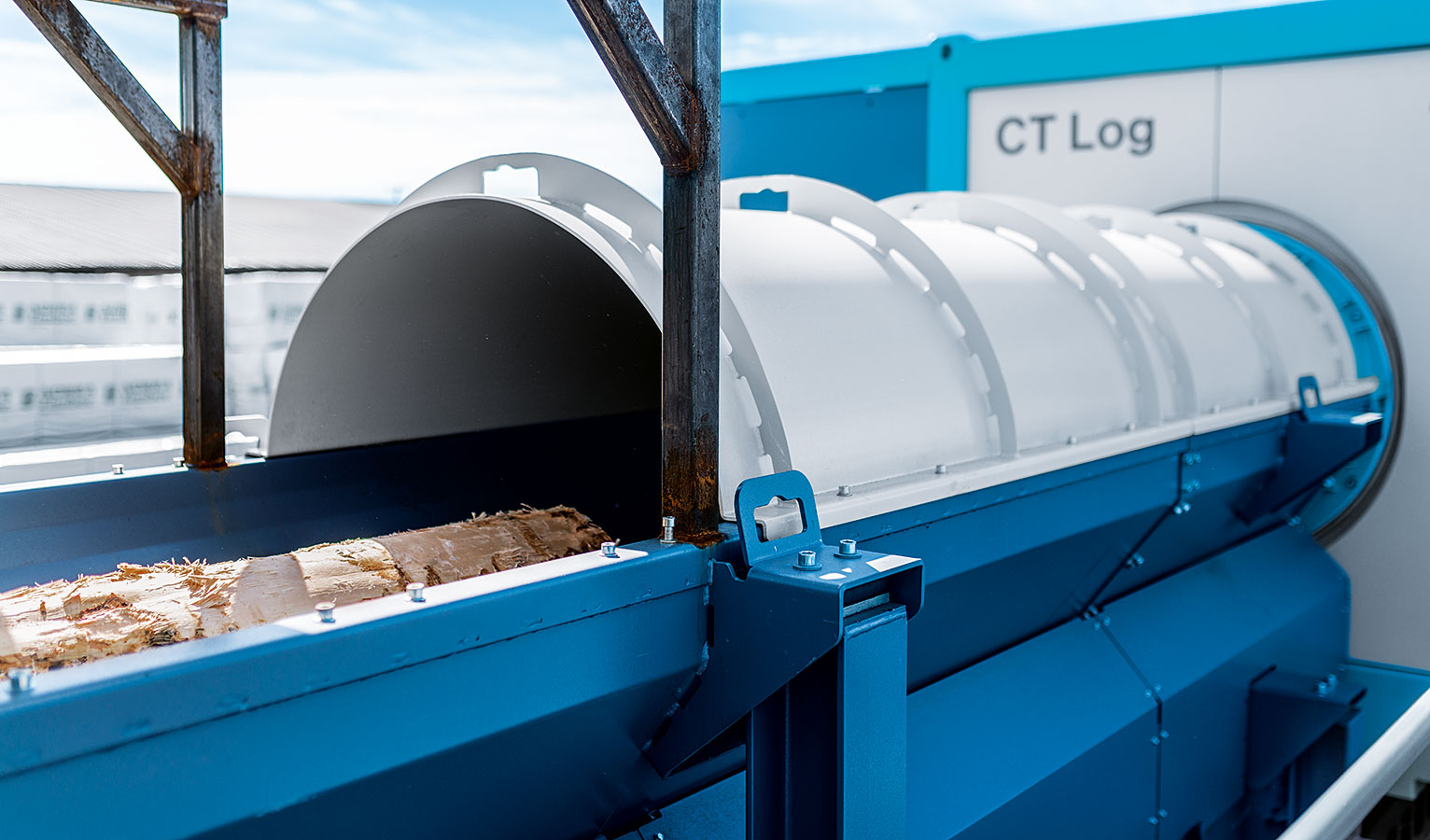

在锯切之前,用计算机断层扫描仪检查木材
在锯切之前,用计算机断层扫描仪检查木材

自动锯切为正确的形状

锯床由四个工作站组成。树干通过传送带在生产线上运输,带锯在左右切割板材。每个锯切站之间装有由费斯托气动气缸DNC推动的滚筒,这一装置将对树干进行调整,以便补偿木材中的自然弯曲。集成在气缸中的所谓位移测量系统为此提供支持。它可准确识别树干尺寸,由此精确定位树干,确保所切割的板材保持笔直。从整体来看,锯木厂将加工56%的树干,其余部分为锯末、锯屑和树皮。至2020年,每年的锯切板材产量达27万立方米。

整个系统集成了100多个气动、伺服气动和液压驱动器,所有这些都由CPX自动化平台和费斯托的功能集成型CPX/VTSA阀岛控制。这些配有各种现场总线模块,用于为阀岛转换控制单元的信号。不同的国家有不同的首选供应商。根据供应商的不同,将使用其他CPX现场总线模块。由此,费斯托解决方案能够与所有现场总线协议进行通信。此外,现场总线技术能够通过一条线路传输多条信息,这使得系统的运行尤为快速灵活。

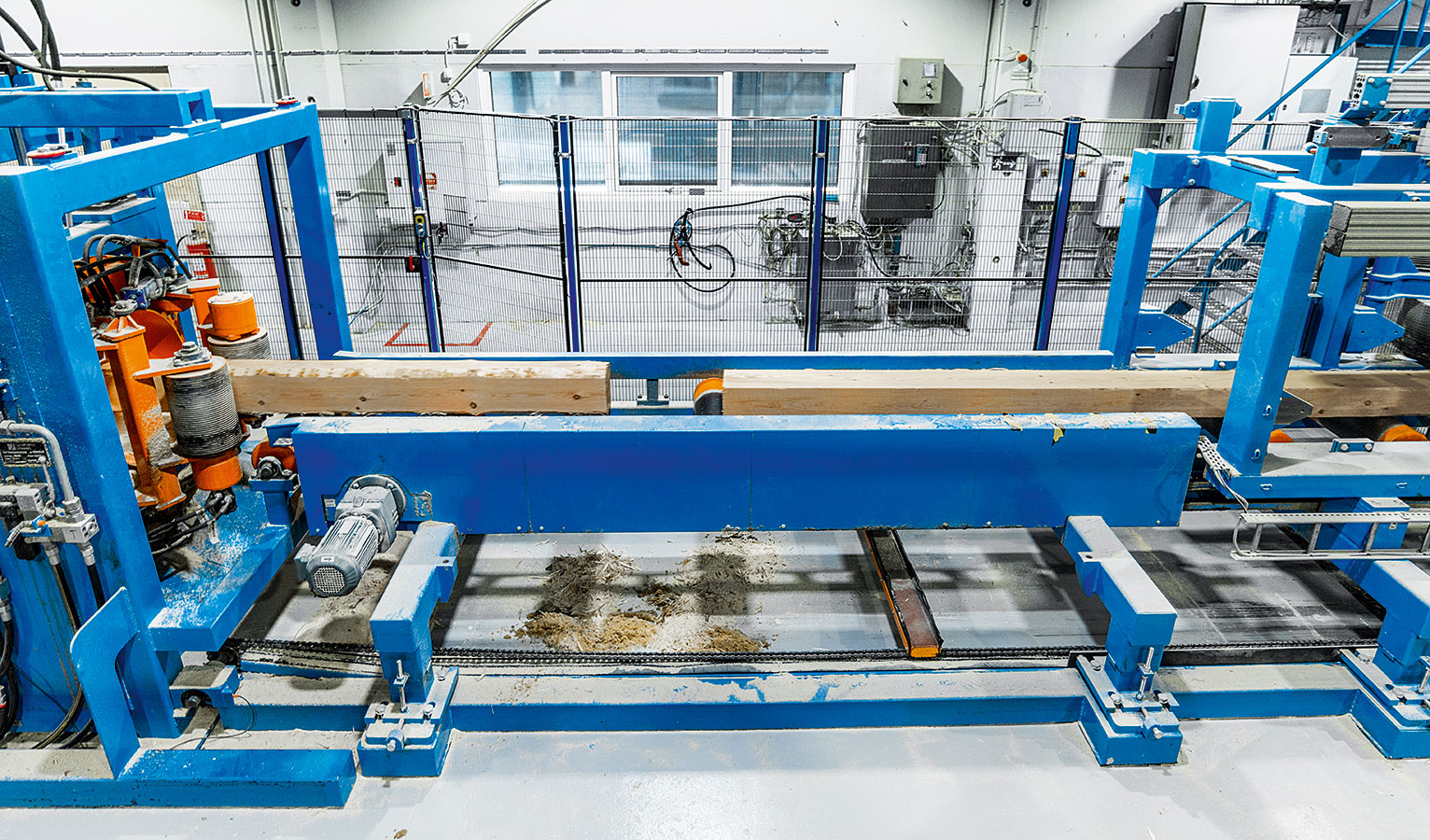

  • 模块化锯切系统正在运行中

    模块化锯切系统正在运行中

  • 切割后的板材通过传送带被运走

    切割后的板材通过传送带被运走

  • 灵活的功能集成型CPX/VTSA具有不同的模块

    灵活的功能集成型CPX/VTSA具有不同的模块

包装和运输

在设备加工后,板材将被切割成标准长度,并在大厅中干燥。树皮和锯末用于加热干燥大厅。最后将进行包装和运输。云杉木主要用作国内市场的建筑材料,例如用于装饰房屋外墙。松木板主要出口到非洲、日本、中国和英国等国家。锯末也可以重复使用。这些可用于纸浆和造纸工业。
