Fuzzy Filter®助力污水清洁

2021年4月30日文章

Klaeranlage

北莱茵-威斯特法伦州巴恩特鲁普市废水中的磷含量呈现上升趋势。该市采用含Fuzzy Filter® Ball纤维球的创新工艺来过滤废水中的有害物。因此,有害物去除率可达95%。

每年,有8,000吨药物和10吨微塑料流入德国最大的河流——莱茵河。为了能够减少有害物排放,在许多污水处理厂内还设有另一道净化工序。该工序可过滤掉直径介于五微米与五毫米之间的微塑料并清除微量有害物,如药物残留物。

在传统工艺中,会使用一个辅助的大型污水沉淀池,最多可过滤掉80%的有害物。相比较而言:未采用辅助净化工序的污水处理厂仅可去除检测到的痕量物质的30%。

但是,80%的有害物去除率对东威斯特法伦小城镇巴恩特鲁普来说远远不够,因为纯化水会经水网系统流入饮用水集水区。于是,该市决定采用全球首台配备Fuzzy Filter®技术的净化设备,可去除95%的有害物以及清除废水中的微塑料和磷。另一项优势在于:无需大型污水沉淀池,仅一栋功能性建筑即可满足要求。

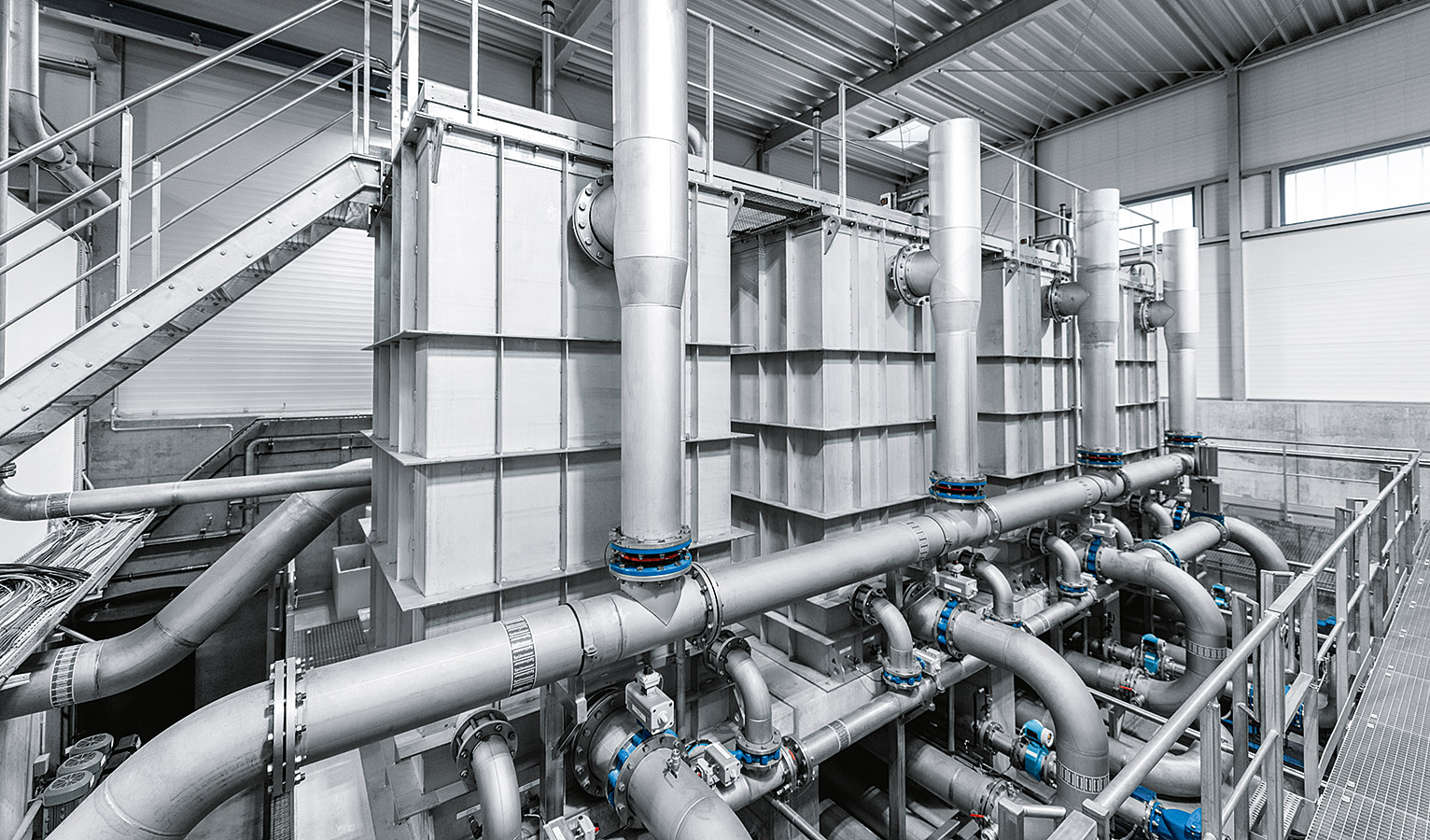

体积明显较小的Fuzzy Filter®设备足以取代大型沉淀池,设备内的水流量调节选用费斯托部件控制。
体积明显较小的Fuzzy Filter®设备足以取代大型沉淀池,设备内的水流量调节选用费斯托部件控制。

通过活性炭和Fuzzy Filter® Ball获取纯化水

不论是传统工艺还是新工艺,都会在辅助净化工序中向水中掺入粉末状活性炭。活性炭的多孔和脆性结构,使其具有很大的内表面。例如,一汤勺活性炭粉末的表面积相当于一个足球场那么大。在如此之大的面积上,微量有害物和痕量物质有足够的空间完成积聚。

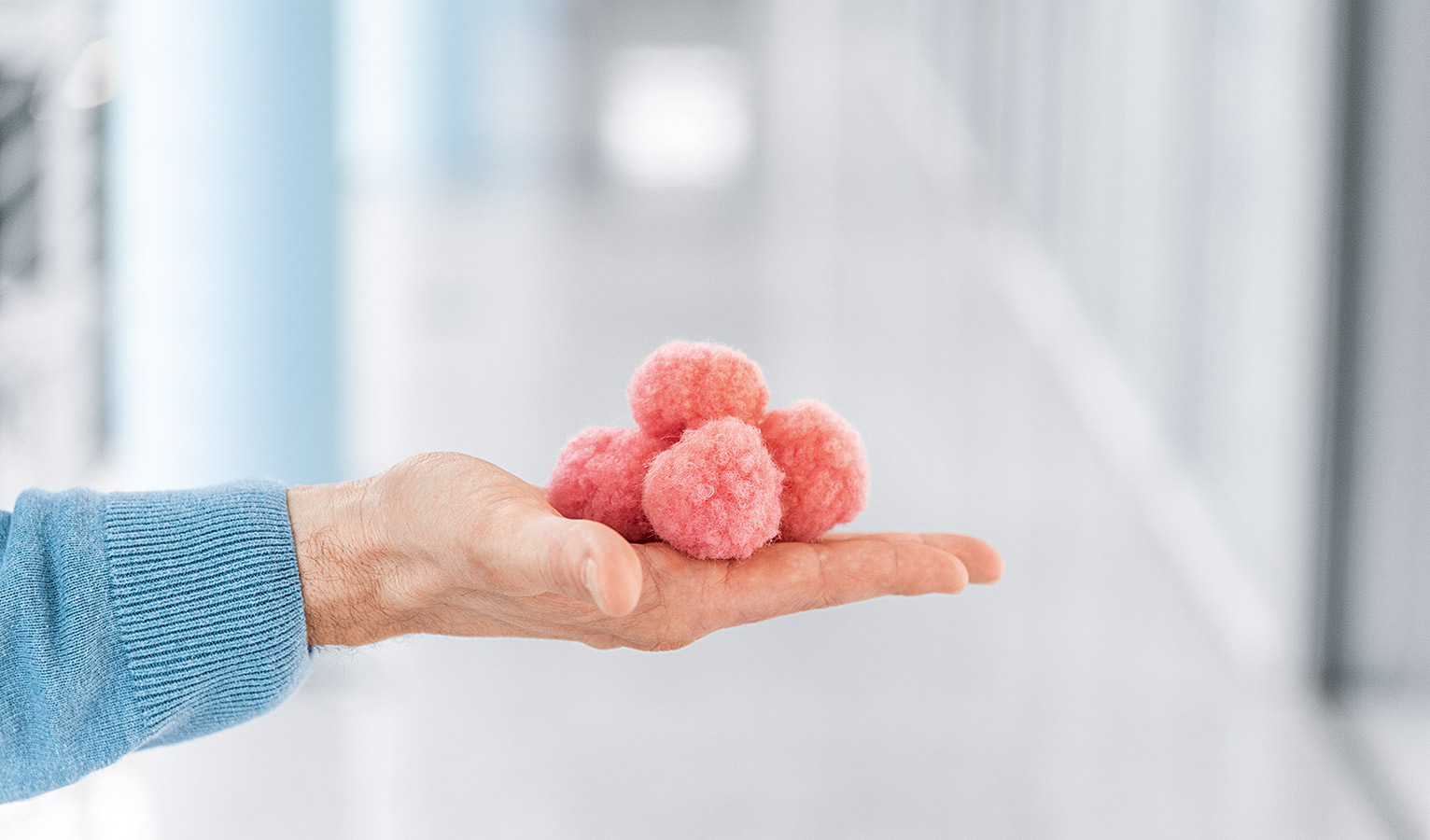

接下来,运用Fuzzy Filter®解决方案让污水由下而上流经Fuzzy Filter® Ball。Fuzzy Filter® Ball的材质为合成纤维,在夹子的帮助下被制成直径约33毫米的球体。纤维球会吸收水中附着有微量有害物的活性炭以及微塑料,最终经过滤的水将从设备顶部流出。

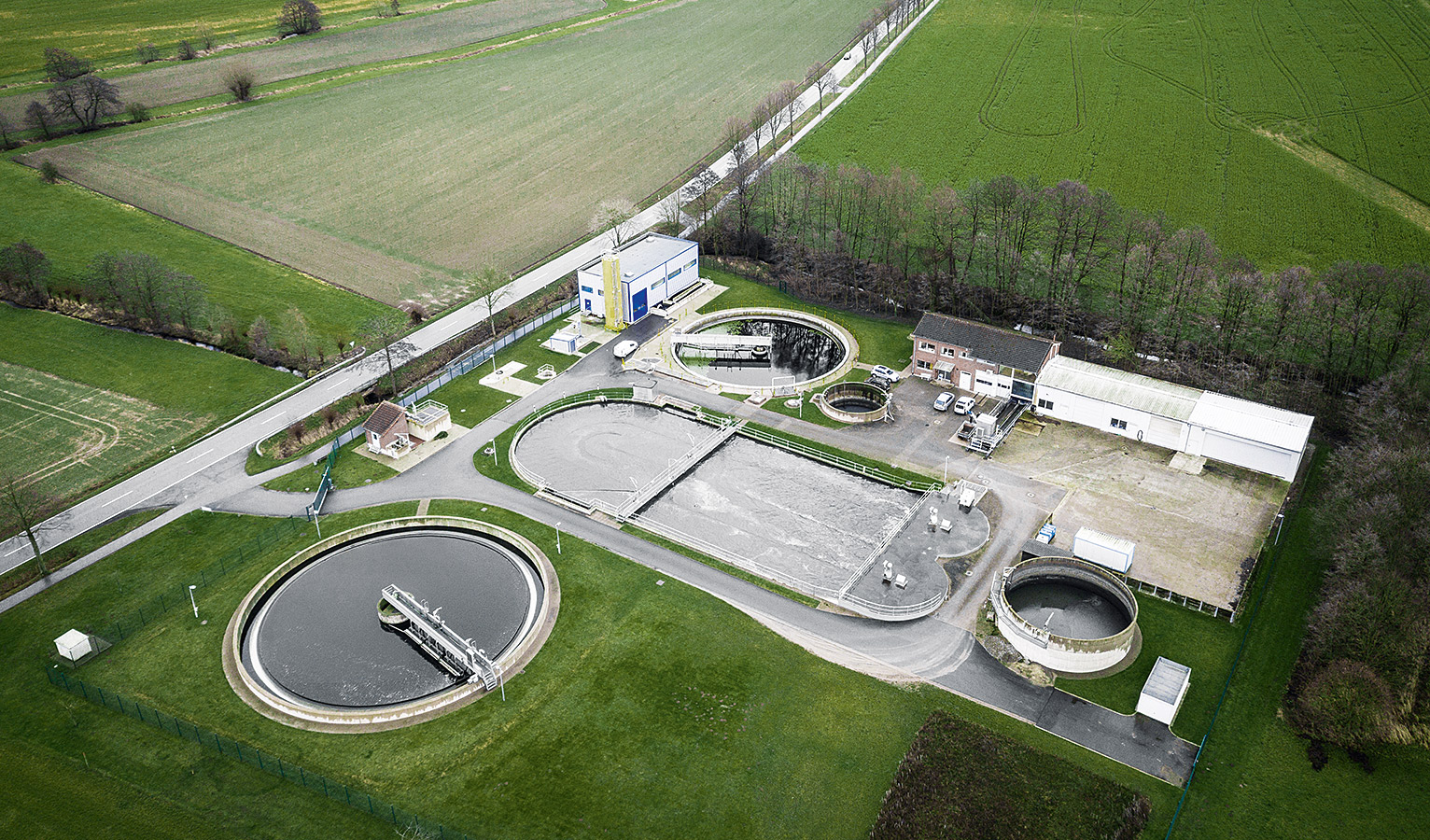

威斯特法伦州东部的巴恩特鲁普小镇使用了世界上第一个带有Fuzzy Filters®的处理厂,它能消除95%的所有微量物质,还能净化废水中的微塑料和磷。
威斯特法伦州东部的巴恩特鲁普小镇使用了世界上第一个带有Fuzzy Filters®的处理厂,它能消除95%的所有微量物质,还能净化废水中的微塑料和磷。

通过阀岛控制的费斯托气动回转与直线驱动器可打开活门和滑板,从而实现含微量有害物废水的自动流入以及纯化水从Fuzzy Filter®设备中的流出。

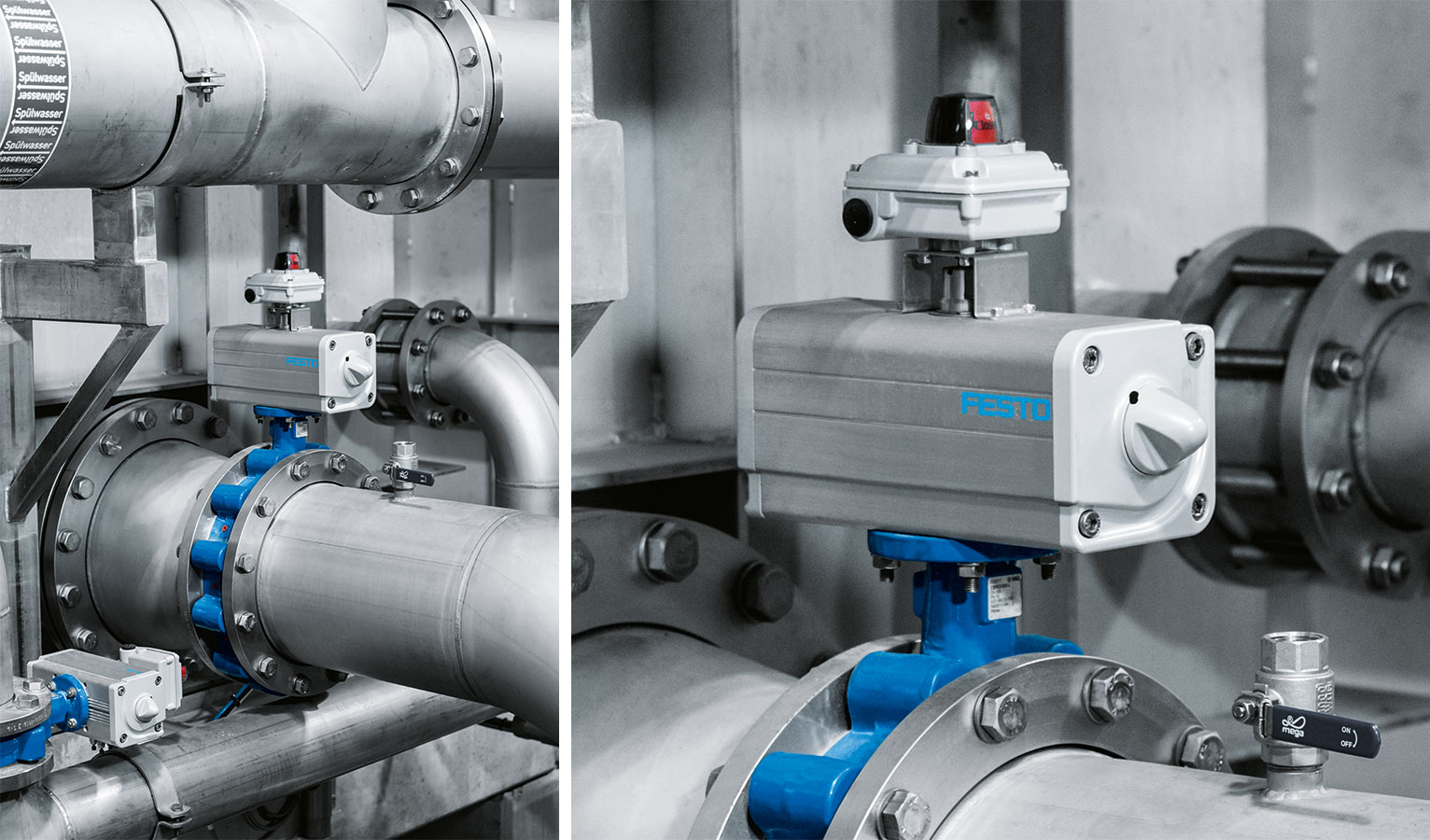

DAPS气动回转驱动器负责控制Fuzzy Filter®设备的废水流入以及纯化水的流出。
DAPS气动回转驱动器负责控制Fuzzy Filter®设备的废水流入以及纯化水的流出。

Fuzzy Filter® Ball的清洁和再利用

Fuzzy Filter® Ball和活性炭过均可反复多次利用。它们必须通过反冲洗进行清洁。为此,在原水流入过滤器期间使用一个外部风扇吹入扫气。过滤小球在气流的作用下以跳动方式进入湍流中,致使附着和嵌入的脏污颗粒发生松动并将其冲出过滤器。脏污颗粒与活性炭被一起导回至曝气罐中并供后续清洁流程使用,因为活性炭在第一道清洁过程结束后仍残存一部分有害物。

费斯托的回转与直线驱动器也可用于Fuzzy Filter® Ball的清洁。这类驱动器可控制扫气的所需用量,并助污泥去除一臂之力。

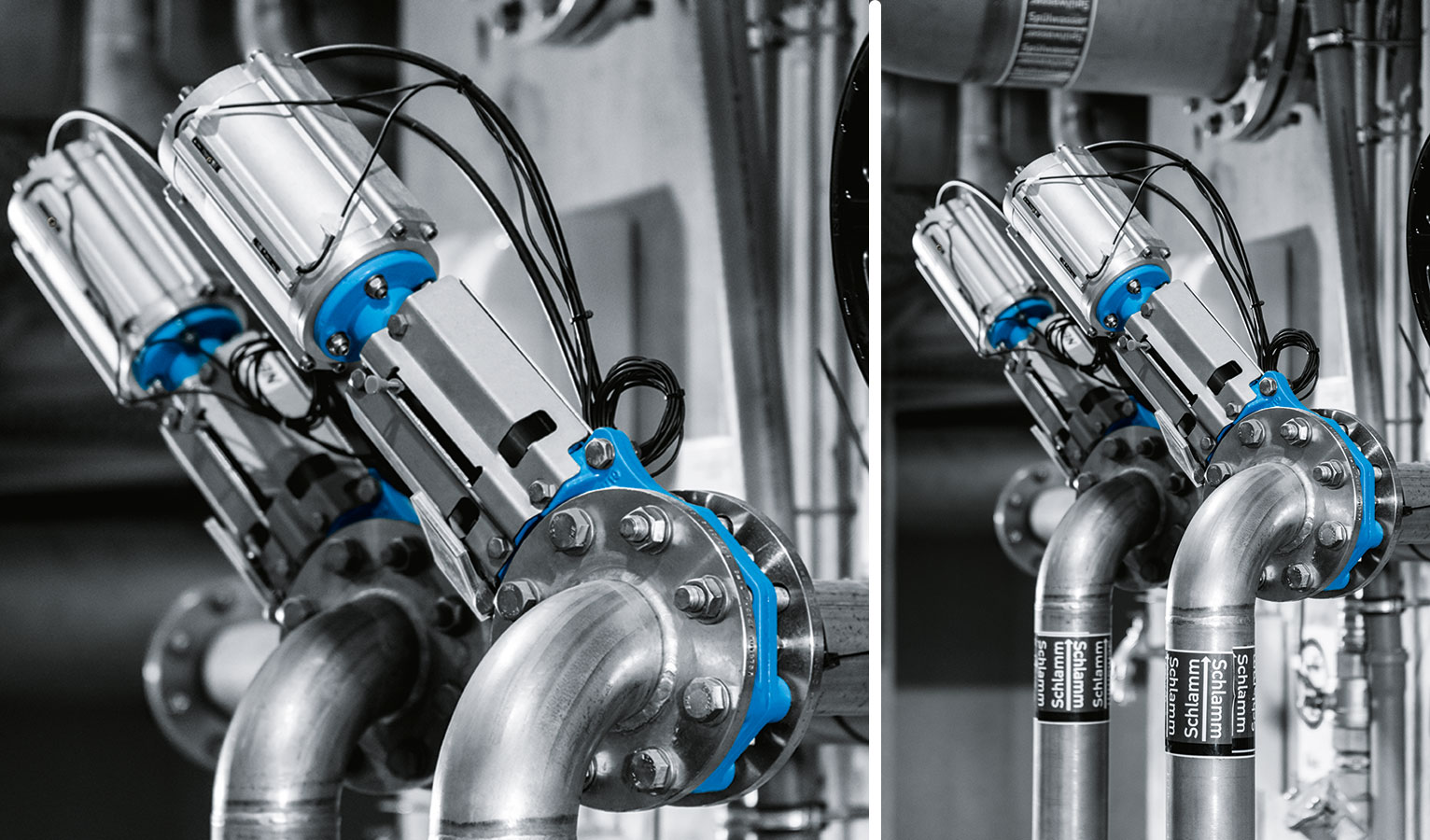

DLP气动直线驱动器直接作用于闸板上,并在污泥去除过程中实现刀闸阀的可靠开启/关闭。
DLP气动直线驱动器直接作用于闸板上,并在污泥去除过程中实现刀闸阀的可靠开启/关闭。
