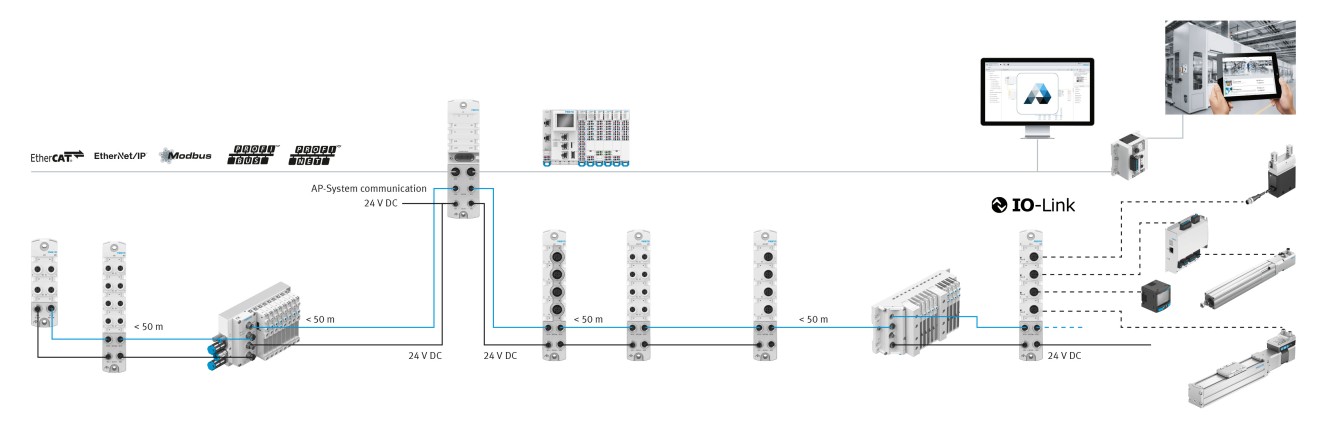

Topologia del sistema
Partendo dall'interfaccia bus è possibile realizzare una o due linee utilizzando il principio del daisy-chain. In futuro saranno possibili anche topologie a stella e ad albero.
Comunicazione fieldbus
L'interfaccia bus viene utilizzata per collegare il CPX‑AP‑I al comando di livello superiore tramite protocolli bus basati su Ethernet, nonché EtherCAT o PROFIBUS.
Comunicazione di sistema AP
La nuova tecnologia di comunicazione AP collega un PLC host con dispositivi IO-Link, ingressi e uscite digitali e analogici, nonché il trasferimento di dati al cloud in un semplice pacchetto. L'integrazione diretta delle unità di valvole Festo esistenti nel sistema IO remoto è unica.
- Progettazione semplificata senza software aggiuntivo
- Comunicazione in tempo reale fino all'unità di valvole
Concetto di alimentazione di tensione
Il sistema di automazione CPX-AP-I dispone di linee separate per la comunicazione e l'alimentazione di tensione, nonché di due circuiti elettrici separati
- L'alimentazione di tensione può essere trasmessa separatamente per ogni singolo modulo o come alimentazione centrale da modulo a modulo
- Possibilità di formazione di zone di tensione
- Trasmissione dati stabile
Moduli del CPX-AP-I
Un sistema di automazione CPX-AP-I è costituito dall'interfaccia bus e da almeno un modulo di ingresso/uscita aggiuntivo o un master IO-Link. Nel sistema è possibile combinare liberamente fino a 79 moduli con l'interfaccia bus.
- Interfaccia bus
- Master IO-link
- Moduli di ingresso/uscita digitali
- Modulo di ingresso analogico
Festo Automation Suite
L'integrazione nel software di messa in servizio consente aggiornamenti del firmware, ingegneria intelligente e diagnostica avanzata.
Digitalizzazione Industria 4.0
Collegato al gateway IoT di Festo, CPX-AP-I comunica al cloud tramite protocolli cloud standard, come MQTT o OPC UA. Ciò significa che la manutenzione predittiva e il monitoraggio delle condizioni saranno facilmente possibili.
Unità di valvole integrate direttamente nel sistema CPX-AP-I
La comunicazione del sistema AP, integrata in tutte le future unità di valvole Festo, rende molto semplice l'integrazione nella vostra applicazione. E già oggi, le famiglie di unità di valvole esistenti come VTUG o MPA-L possono essere facilmente integrate direttamente nel sistema tramite la relativa interfaccia AP. Inoltre è aggiornato con nuove funzioni, come per esempio il contatore di cicli di commutazione o il monitoraggio della tensione di carico. Può anche essere collegato al cloud. In futuro, ciò consente l'uso di strumenti intelligenti, quali dashboard per la manutenzione preventiva e il monitoraggio delle condizioni.
