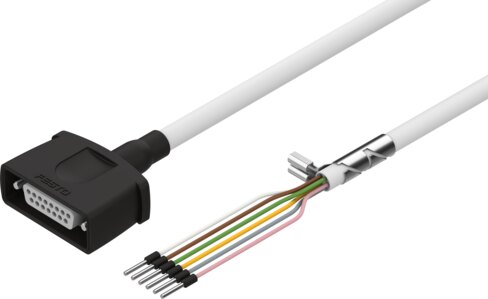

Cable del motor

NEBM-S1G15-E-7-Q7-LE6

1450837

Documentos de productos

Descargar hoja de datos
Catálogo de piezas de repuesto
Catálogo de piezas de repuesto

Documentos de productos

Descargar hoja de datos
Unidades

Cargando...

Precio unitario

La configuración no es compatible con terminales móviles
  • Accesorios recomendados
  • Especificaciones técnicas
  • Asistencia técnica/descargas
Cerrar especificaciones técnicas
Mostrar especificaciones técnicas
Identificación del cable
Sin soporte para placas de identificación
Conexión eléctrica 1, función
Lado del dispositivo de campo
Conexión eléctrica 1, forma constructiva
Rectangular
Conexión eléctrica 1, tipo de conexión
Zócalo
Conexión eléctrica 1, salida del cable
Recto
Conexión eléctrica 1, técnica de conexión
Sub-D
Conexión eléctrica 1, cantidad de contactos/hilos
15
Conexión eléctrica 1, contactos/hilos ocupados
10
Conexión eléctrica 1, distribución de conexiones
00995640
Conexión eléctrica 2, función
Lado de control
Conexión eléctrica 2, tipo de conexión
Cable
Conexión eléctrica 2, técnica de conexión
Extremo abierto
Conexión eléctrica 2, cantidad de contactos/hilos
6
Conexión eléctrica 2, contactos/hilos ocupados
6
Margen de tensiones de servicio DC
0 V ... 72 V
Tensión nominal de funcionamiento DC
24 V
Longitud del cable
7 m
Propiedades del cable
Apropiado para cadenas de arrastre
Radio de flexión, tendido de cables móvil
≥ 80 mm
Diámetro del cable
8 mm
Estructura de cable
6 x 0,75 mm²
Apantallado
Sección nominal del cable
0.75 mm²
Terminales de cable
Funda terminal de cable
Grado de protección
IP65
Nota sobre el grado de protección
En estado montado
Temperatura ambiente
-40 °C ... 80 °C
Temperatura ambiente para tendido de cables móvil
-5 °C ... 80 °C
Marcado CE (véase la declaración de conformidad)
Según la Directiva RoHS de la UE
Conformidad PWIS
VDMA24364-B2-L
Nota sobre el material
Conformidad con la Directiva RoHS
Clase de resistencia a la corrosión CRC
0 - sin riesgo de corrosión
Material de la cubierta aislante del cable
TPE-U(PUR)
Color de la cubierta aislante del cable
Gris
Material de la cubierta aislante
PP
