Funktion
Der Kunststoff-Zylinderdeckel für den
Zylinder-Grundkörper wird ohne Loch
für die Kolbenstange des Zylinders
geliefert. Aufgabe dieser Station ist
also das Stanzen des Durchbruches
für die Kolbenstange. Ein doppeltwir-
kender Zylinder schiebt den Deckel-
rohling aus dem Stapelmagazin. Ein
zweiter Zylinder holt den Rohling in
die Stanze. Nach dem Stanzvorgang
schiebt derselbe Zylinder den ferti-
gen Deckel aus.
Thema: Druck und Kraft
Die Hydraulik spielt in mechatroni-
schen Systemen eine entscheidende
Rolle, wenn hohe Kräfte erforderlich
werden. Sie gehört also zum The-
menbereich Antriebs- und Steue-
rungstechnik innerhalb einer Mecha-
tronik-Ausbildung unbedingt dazu.
Den Druck für den Stanzvorgang lie-
fert das Hydraulikaggregat. Für die
richtige Einstellung des Druckes für
den Stanzvorgang sorgt der Druck-
schalter direkt auf der Stanze.

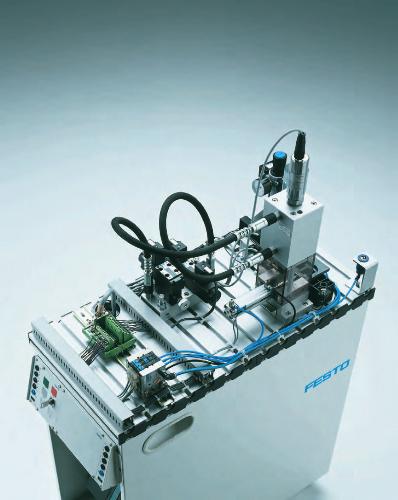

Station Stanzen
Zum Thema Hydraulik
Mechatronik und Fabrikautomation
> MPS
®
> MPS
®
Stationen
[X] Abbildung enthält Zusatzausstattung und Zubehör
