Optimised Motion Series - Wydajność w pakiecie
Elektryczny system pozycjonowania - prosty, szybki i ekonomiczny: silnik, sterownik silnika i kable są skonfigurowane jako pakiet i zamawiane za pomocą jednego kodu. Parametry i uruchomienie wykonuje się za pomocą przeglądarki internetowej.
Proste zestawienie:
- Pojedynczy kod typu do wyboru, zamawiania i konfiguracji produktu
- Optymalne połączenie napędu mechanicznego i silnika
- Najlepszy stosunek ceny do wydajności
Gotowy do natychmiastowego użycia:
- Ustawianie ruchów i położeń za pomocą aplikacji Web-Config
- Szybkie, proste uruchomienie i obsługa
- Dowolnie definiowane: położenie, siła, prędkość i profile ruchu
Konfiguracja Optimised Motion Series za pomocą Web-Config
Pakiet Optimised Motion Series jest szybko gotowy do pracy. Dzieje się tak dlatego, że można go łatwo skonfigurować za pomocą dostarczonego oprogramowania Web-Config w sterowniku silnika. Zestawy parametrów specyficznych dla napędu dla predefiniowanych i przetestowanych kombinacji są dostępne w chmurze parametrów Festo. Poprzez Web-Config dane dotyczące podstawowych funkcji są pobierane bezpośrednio z serwera. Umożliwia to szybką parametryzację 7 dowolnie definiowanych pozycji.
Sterownik silnika CMMO-ST można skonfigurować w czterech krokach za pomocą Web-Config:
1) Podłącz CMMO-ST do komputera PC poprzez złącze Ethernet.
2) Pobierz plik parametrów dla konfiguracji z chmury parametrów Festo.
3) Zapisz zestaw danych w CMMO-ST.
4) Referencyjny układ napędowy, wprowadź bloki ruchów i zapisz je w CMMO-ST.
Dobrze zaprojektowana i efektywna kosztowo

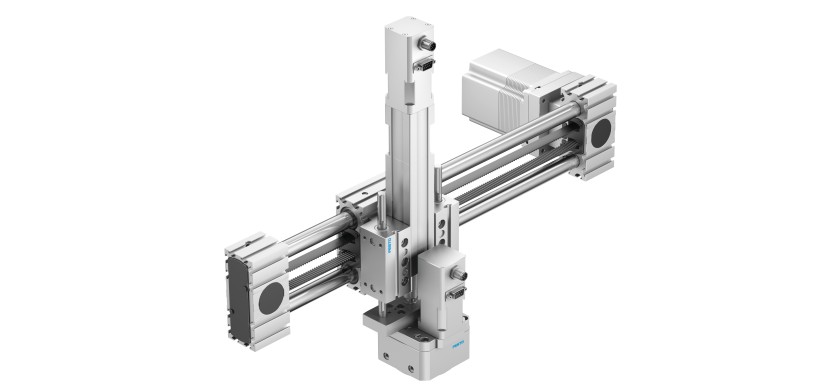

Portal liniowy i oś obrotowa
Ekonomiczne rozwiązania wieloosiowe do prostych zadań manipulacyjnych są łatwe do uruchomienia i obsługi dzięki Optimised Motion Series - i mogą być montowane bez adapterów. Te rozwiązania 2D z ruchem swobodnym i opcjonalną osią obrotową są idealne dla systemów manipulacyjnych, które muszą chwytać, pozycjonować, układać, obracać, wciskać, montować lub pakować małe części lub elementy.

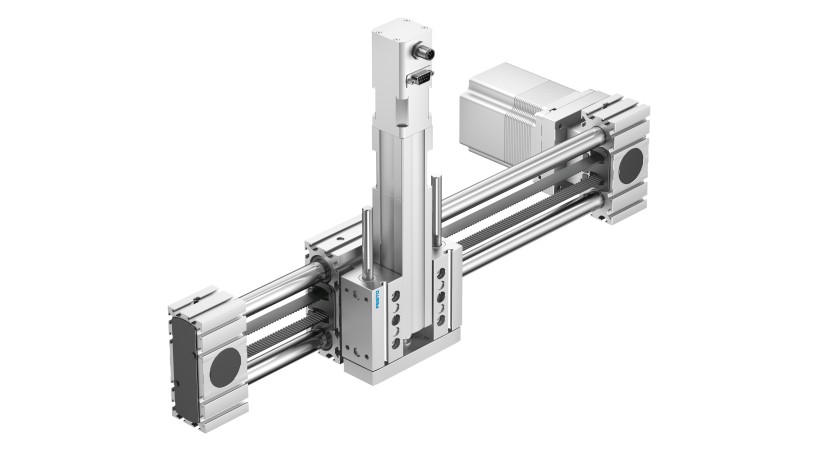

Portal liniowy dla wysokiej dynamiki
Sprawdzonym połączeniem jest napęd z paskiem zębatym ELGR i siłownik elektryczny EPCO-KF, tworzące prosty, dynamiczny dwuosiowy system handlingowy. Napęd z paskiem zębatym umożliwia wykonywanie skoków o długości do 1,5 m i prędkości do 1,1 m/s. Siłownik elektryczny z śrubą i zewnętrzną jednostką prowadzącą osiąga skok do 400 mm.

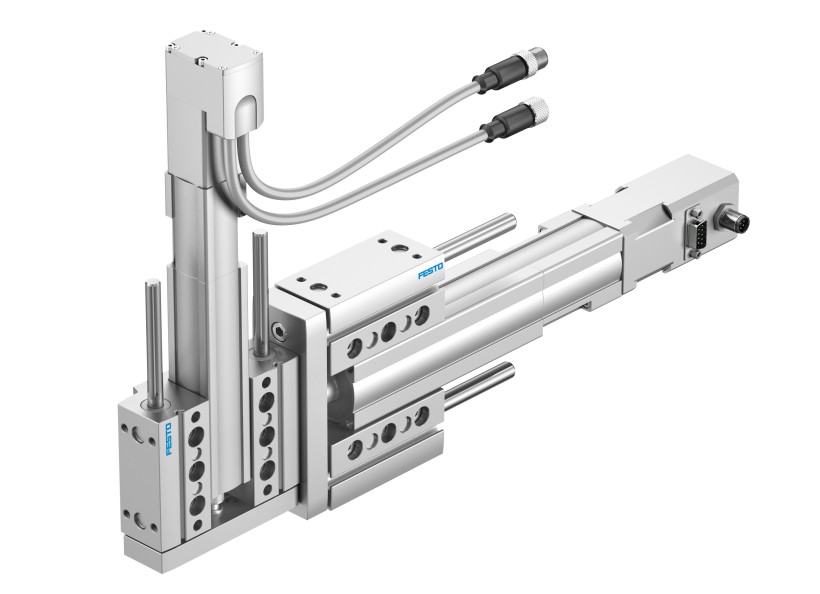

Kompaktowe rozwiązanie Pick-and-Place
Dzięki bezadapterowemu połączeniu dwóch siłowników elektrycznych EPCO-KF z oferty Optimised Motion Series, zewnętrzna prowadnica siłownika może być ustawiona pionowo, co pozwala uzyskać wyjątkowo wąski profil montażowy systemu. Maksymalny skok EPCO-KF wynosi do 400 mm.

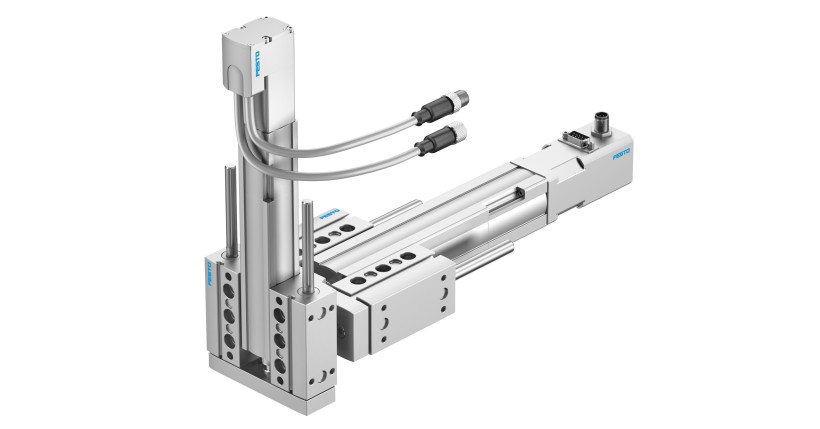

Odporny, ukierunkowany na rozwiązania Pick and Place
Bezadapterowe połączenie dwóch siłowników elektrycznych EPCO-KF zapewnia wysoką powtarzalność ruchu i pozycjonowania oraz jest sprawdzonym w praktyce zespołem do precyzyjnych aplikacji Pick and Place. W EPCO-KF o maksymalnym skoku do 400 mm zewnętrzna jednostka prowadząca została zaprojektowana jako prowadnica z dwoma prowadnicami z łożyskowaniem kulkowym.

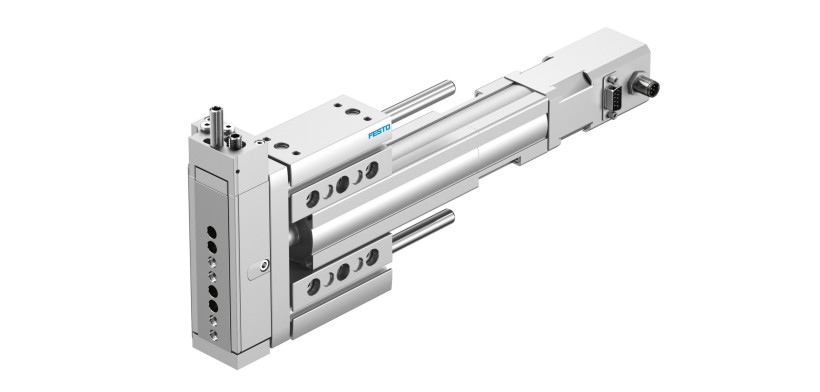

Efektywne kosztowo rozwiązanie Pick and Place
Siłownik elektryczny EPCO-KF z prowadnicą na łożyskach kulkowych zapewnia swobodne pozycjonowanie i ruch w poziomie, a ekonomiczna jednostka DGSL zapewnia precyzję i dokładność prowadzenia w pionie. W połączeniu bez adaptera powstaje prosty, sprawdzony i wydajny system pozycjonowania.

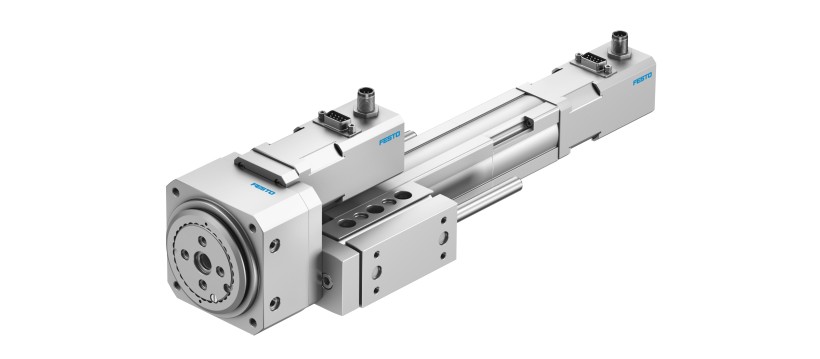

Precyzyjne, mocne rozwiązanie podnośnika
Prosta opcja kombinacji bez adaptera w ramach Optimised Motion Series łączy siłownik elektryczny EPCO-KF z elektrycznym napędem obrotowym ERMO poprzez zintegrowany interfejs montażowy. Siłownik z łożyskowaniem kulkowym zapewnia elastyczne pozycjonowanie liniowe, a wytrzymałe, bezluzowe łożysko siłownika obrotowego może przenosić duże siły i momenty obrotowe.

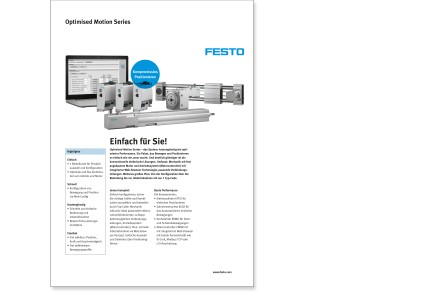

Optimised Motion Series: Informacje do pobrania
Szczegóły dotyczące funkcjonalności i komponentów, oprogramowania konfiguracyjnego, przykładów zastosowań i kompletnych systemów handlingowych można znaleźć w tej obszernej broszurze.
