Jeu d’équipement TP 602 – Perfectionnement
L’électrohydraulique pour les initiés
Le nouveau Perfectionnement
L’ensemble de formation TP 602
prend directement le relais de l’en-
semble d’initiation TP 601, auquel
il ajoute des projets d’approfondis-
sement.
Ce jeu d’équipement dispense des
connaissances élargies sur les bases
physiques de l’électricité et de l’élec-
trohydraulique, ainsi que sur le
fonctionnement et l’emploi de com-
posants et organes de commande
électrohydrauliques.
La réalisation des projets exige de
disposer des composants et acces-
soires nécessaires du TP 601.
Le nombre de composants et leur
exécution sont spécialement adap-
tés aux projets du manuel de travaux
pratiques, ce qui permet de répondre
déjà à peu de frais aux objectifs pé-
dagogiques essentiels.
Contenus de formation
Groupes et composants :
–– Conception et mode de fonction-
nement de différents capteurs de
proximité
–– Fonctionnement et possibilités
d’utilisation de relais temporisés à
l’attraction (travail) et à la retom-
bée (repos)
–– Fonctionnement et utilisation d’un
compteur électrique à présélection
Montages hydrauliques :
–– Sélection d’un capteur de proximi-
té en fonction des exigences de la
commande
–– Extension de commandes électro-
hydrauliques et adaptation de la
documentation en conséquence
–– Conception et réalisation de com-
mandes séquentielles dépendant
de la course et de la pression
–– Détection des chevauchements
de signaux dans une commande
séquentielle et prise des mesures
adéquates
–– Conception et réalisation d’une
commande séquentielle sous
forme de chaîne séquentielle
–– Utilisation d’un accumulateur
pour la réalisation d’un mode de
fonctionnement de secours
–– Réalisation de commandes à modes
cycle unique et cycle continu
–– Détection du temps dans les
commandes électrohydrauliques
–– Découverte et utilisation d’autres
fonctions logiques
–– Conception et réalisation d’une
commande séquentielle de pres-
sion
–– Connaissance des conditions sus-
ceptibles d’être imposées à un ac-
tionneur en matière de sécurité
–– Conception et réalisation de fonc-
tions de sécurité à enchaînement
de mouvements imposé pour une
commande
–– Réalisation de commandes à modes
pas à pas et mise en référence
–– Détection systématique et sup-
pression des pannes dans des
commandes électrohydrauliques
complexes
–– Création d’une commande séquen-
tielle sous forme de diagramme de
déplacement
–– Représentation en GRAFCET de
commandes séquentielles
Hydraulique plus !

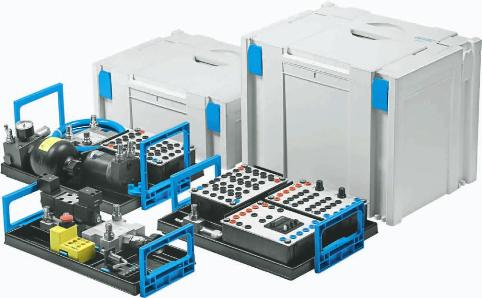

L’ensemble de formation est livré
avec bacs de rangement pratiques
logés dans un Systainer. Les bacs
peuvent se ranger dans les tiroirs de
postes de travail Learnline. Les nou-
veaux composants à valeur ajoutée
didactique et projets associés du
manuel de travaux pratiques consti-
tuent la plate-forme dédiée à l’exten-
sion de la formation de base.
