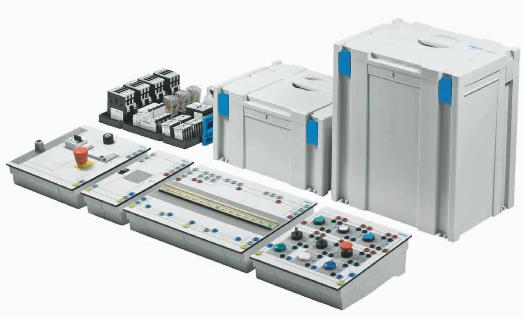

Jeu d’équipement TP 1211
Bases de la logique câblée
Base de la technique de commande
Les circuits de commande de base
ont également leur place dans le do-
maine de l’automatisation moderne
car les fonctions d’automatisation
simples continuent à être réalisées
à l’aide de circuits peu coûteux à
contacteurs.
Le jeu d’équipement et les travaux
pratiques permettent de réaliser des
projets proches de la réalité indus-
trielle. Les sujets abordés sont la
conception, la fonction, les domaines
d’application ainsi que l’utilisation
des composants.
Le choix correct des éléments de
commutation et appareils est tout
aussi important que l’utilisation
conforme et le réglage des disposi-
tifs de protection.
Des exemples illustrent les prin-
cipes de fonctionnement et sont mis
à contribution pour inculquer les
bases de la technique de commande
câblée.
Contenus de formation
–– Bouton-poussoir et commutateurs
–– Contacts à fermeture et à ouverture
–– Mode test pas à pas
–– Automaintien
–– Verrouillage de bouton-poussoir
–– Plusieurs points d’actionnement
–– Messages
–– Conception et fonction d’un
contacteur
–– Relais temporisés électroniques
–– Disjoncteurs à maximum d’intensi-
té et disjoncteurs moteur
–– Désignation des équipements uti-
lisés
–– Raccordement et contrôle d’une
prise de courant triphasé
–– Circuit principal et circuit de com-
mande
–– Verrouillage de contacteur
–– Circuit à contacteur inverseur
–– Démarrage étoile triangle
–– Circuit à contacteur inverseur avec
démarrage étoile triangle auto-
matique
Avantages
–– L’alimentation triphasée assure
la sécurité électrique du poste de
travail
–– Équipement compact
–– Flexibilité grâce à l’emploi de com-
posants industriels
–– Facilité d’extension
–– Les cavaliers d’assemblage des
panneaux améliorent la clarté des
montages
–– Idéal en relation avec la bande de
transfert MPS® ou des machines
électriques
–– Douilles coudées filetées robustes
pour les connexions
–– Le Systainer inclus à la fourniture
facilite le travail, le transport et le
stockage.
