Ensembles de formation à l’electrotechnique/Electronique
> Ensembles de formation > Les systèmes de gestion technique du bâtiment

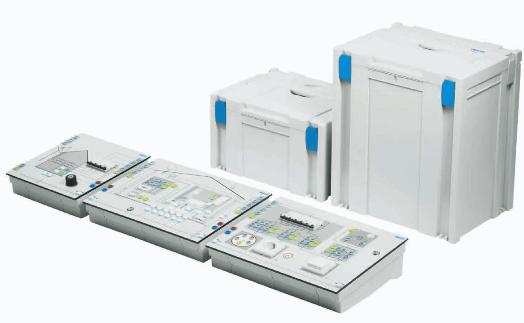

Jeu d’équipement TP 1111
Schémas de liaison à la terre et mesures de protection
Bases des mesures de protection
électriques
La protection des personnes joue
un rôle important lors de la mise en
œuvre d’énergie électrique car celle-
ci n’est pas visible mais uniquement
perceptible par ses effets. Les dan-
gers potentiels doivent par consé-
quent être minimisés par des me-
sures de protection adéquates.
La problématique des mesures de
protection électriques est présen-
tée à l’aide d’exemples. La démarche
consiste à étudier les conditions en
présence et à mettre en évidence,
par des mesures, les dangers ré-
sultant de la situation rencontrée.
L’analyse et l’interprétation des me-
sures effectuées permettent ensuite
de préciser le contexte et d’identifier
les mesures à prendre.
Contenus de formation
Alimentation sur secteur :
–– Schémas de liaison à la terre (sché-
mas TN, TT, IT)
–– Mesures de protection dans les
différents schémas de liaison à la
terre
Branchement d’abonné :
–– composants d’un branchement
d’abonné
–– Désignations complémentaires du
schéma TN (TN-C, TN-S, TN-C-S)
–– Choix des mesures et organes de
protection
–– Instruments de mesure des me-
sures de protection
–– Conception et réalisation d’inspec-
tions initiales selon DIN VDE 0100-
610 et d’inspections périodiques
selon DIN VDE 0105 et BGV A3
–– Établissement des comptes rendus
d’inspection
–– Prestation de conseils aux clients
sur la sécurité et la disponibilité
Subdivisions :
–– Emploi des mesures de protection
et instruments de mesure
–– Conception et réalisation des ins-
pections initiales et périodiques
–– Évaluation des résultats de mesure
–– Établissement des comptes rendus
d’inspection
–– Identification, description et détec-
tion par des mesures des dangers
dus à des défauts
–– Localisation méthodique des dé-
fauts
Généralités :
–– Entretiens avec le client
–– lors de la réception de l’installation
–– lors d’une inspection périodique
–– lors d’un défaut/d’une panne de
l’installation électrique
–– après une réparation
Avantages
–– Les interrupteurs de simulation
de défaut verrouillables, intégrés
au boîtier, permettent de procé-
der à une localisation réaliste des
défauts
–– Ne nécessite aucune alimentation
supplémentaire
–– Le Systainer inclus à la fourniture
facilite le travail, le transport et le
stockage.
–– Matériel pédagogique complet in-
cluant le WBT Mesures de protec-
tion électriques
–– Pour que l’apprentissage des me-
sures de protection se fasse dans
des conditions proches de la réa-
lité industrielle, les mesures et
contrôles s’effectuent à l’aide d’ap-
pareils de test et de contrôle du
commerce.
