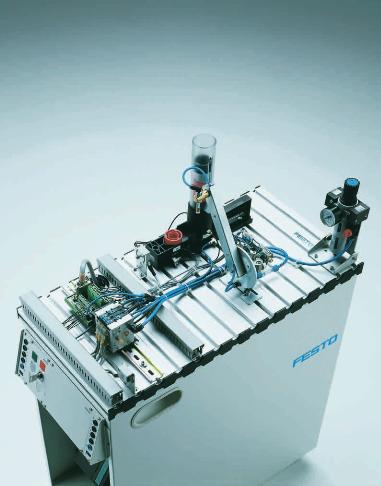

Station de distribution
Premiers pas avec le système MPS
®
Fonction
La station se charge de séparer
les pièces. 8 pièces maximum se
trouvent dans le module de magasi-
nage à empilage. Un vérin à double
effet éjecte les pièces une à une. Le
module de transport saisit chaque
pièce éjectée au moyen d’une ven-
touse. Le bras pivotant du module de
transport, commandé par un vérin
oscillant, amène la pièce au point de
transfert de la station suivante.
Technique spécifique :
Vérin oscillant
Divers actionneurs sont mis en
oeuvre dans la station de distribu-
tion. Tous les actionneurs sont des
composants industriels. Le vérin
rotatif du bras pivotant peut être ré-
glé à différents angles de pivotement
compris entre 90° et 270°. La détec-
tion des fins de course s‘effectue à
l‘aide de microcontacteurs. Au ni-
veau du magasin à empilage, un
vérin double effet éjecte les pièces.
Les fins de course sont détectées
sans contact par des capteurs.
Pince spécifique :
Ventouse
La ventouse du module de transport
saisit la pièce. Le vide est généré
dans la plaque à vide du terminal de
distributeurs CP (principe du venturi)
et surveillé par un pressostat. Le
point de commutation du pressostat
est réglable.
