Ejes EGC/EGC-HD accionados por correa dentada y por husillo – Sujeto a modificaciones – 2012/07
5
Variantes
Carro prolongado
• Guía más larga
• Para un momento axial más
elevado
• Más opciones de fijación

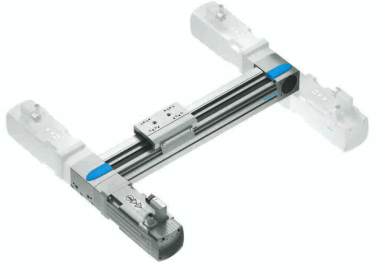

EGC en un sistema modular de ejes múltiples
Pórtico con un eje de
movimiento
Eje EGC estándar para el movi-
miento Y con eje Z DGEA de
carrera larga
Pórtico con un eje de
movimiento
Eje de carga pesada EGC-HD
para el movimiento Y con carros
de alta precisión EGSL para
movimiento Z
Brazo saliente
Eje de carga estándar o pesada
EGC(-HD) con eje en voladizo Y
de carrera larga, así como un ci-
lindro con guía DFM de carrera
corta
Pórtico con tres ejes de
movimiento
Dos ejes estándar EGC en com-
binación con el eje de carga pe-
sada EGC-HD, así como el carro
EGSL de alta precisión
Segundo carro
• Un carro activo y otro de libre
movimiento (pasivo)
• Para pares axiales y transver-
sales más elevados
• Más opciones de fijación
Carro protegido
• Juntas rascadoras en ambos
lados del carro
• Limpieza de la guía externa
de partículas y líquidos
Conexión de motor flexible con
EGC-TB/EGC-HD-TB
• Montaje del motor en cual-
quiera de los cuatro lados
• Posibilidad de modificación
posterior en cualquier mo-
mento
Las ventajas:
Determinar una variante están-
dar con su número de artículo y
cambiar a posiciones alternati-
vas en caso necesario
