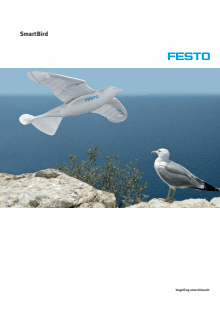

SmartBird Vogelflug entschlüsselt

Aerodynamischer Leichtbau mit aktiver Torsion 2 SmartBird ist ein ultraleichtes, aber leistungsstarkes Flugmodell mit einer hervorragenden Aerodynamik und maximaler Agilität. Mit dem SmartBird ist es Festo gelungen, den Vogelflug zu entschlüsseln. Der von der Silbermöwe inspirierte, bionische Technologieträger kann von selbst starten, fliegen und landen – ohne zusätzlichen Antrieb. Seine Flügel schlagen dabei nicht nur auf und ab, sondern verdrehen sich gezielt. Dies geschieht durch einen aktiven Gelenktorsionsantrieb, der in Verbindung mit einer komplexen Regelung bisher unerreichte Wirkungsgrade im Flugbetrieb realisiert. Damit gelingt Festo erstmals eine energieeffiziente, technische Adaption des natürlichen Vorbilds. Know-how für die Automation Die Funktionsintegration von gekoppelten Antrieben gibt wichtige Anregungen und Erkenntnisse, die Festo auf die Entwicklung und Optimierung von hybrider Antriebstechnologie übertragen kann. Der minimale Materialeinsatz und die Ausführung als extremer Leichtbau weisen den Weg für ressourcen- und energieeffiziente Konstruktionen. Das erworbene Wissen im Bereich Aerodynamik und Strömungsverhalten ermöglicht neue Ansätze und Lösungswege für die Automation. Faszination Vogelflug Es ist einer der ältesten Menschheitsträume: Fliegen wie ein Vogel, sich frei in der Luft in allen Dimensionen bewegen und die Welt mit Abstand aus der Vogelperspektive betrachten zu können. Nicht minder faszinierend ist der Vogelflug an sich. Vögel verschaffen sich nur mit der Muskelkraft ihrer Flügel Auftrieb und halten sich in der Luft. Mit denselben Flügeln erzeugen sie die nötige Schubkraft, um den Strömungswiderstand zu überwinden und ihren Körper in Bewegung zu setzen – ohne jedes rotierende Teil. Die Funktionsintegration von Auftrieb und Vortrieb ist der Natur genial gelungen. Vögel messen, steuern und regeln ihren Bewegungsablauf fortlaufend und völlig autonom, dem Ziel des Überlebens verpflichtet. Dazu benutzen sie ihre Sinnesorgane.

3 Wissenschaftliche Vorläufer Bereits im Jahr 1490 baute Leonardo da Vinci erste Schlagflügelmodelle, um dem Vogelflug näher zu kommen. Otto Lilienthal veröffentlichte im Jahr 1889 das Buch „Der Vogelflug als Grundlage der Fliegekunst; ein Beitrag zur Systematik der Flugtechnik“. Im Kapitel „Der Vogel als Vorbild“ beschreibt Otto Lilienthal detailliert den Flug der Möwe. In unserer Zeit gibt es Ornithopter-Projekte wie zum Beispiel die der Forschergruppe um Professor Dr. James DeLaurier von der Universität Toronto. Diese Gruppe hat es 2006 geschafft, erstmals mit einem durch Schwingenflug angetriebenen Fluggerät mit Pilot von der Landebahn abzuheben. Im August 2010 hat ein mit Muskelkraft des Piloten angetriebenes Fluggerät eine Strecke von etwa 150 Metern zurückgelegt, nachdem es zuvor auf Flughöhe geschleppt worden war. Vogelflug entschlüsselt 2011 ist es den Ingenieuren des Bionic Learning Network von Festo gelungen, ein Flugmodell zu entwickeln, das eigenstartfähig ist und sich nur mit dem Flügelschlag und ohne Hilfe weiterer Antriebe in die Lüfte hebt. Der SmartBird fliegt, gleitet und segelt durch die Luft. Die Erfahrung der Bionic Learning Projekte AirRay und AirPenguin flossen in die Konzeption von SmartBird mit ein. Projektziel war es, einen bionischen Vogel nach dem Vorbild der Silbermöwe zu bauen. Die Faszination, den Vogel nur mit Hilfe des Flügelschlags starten, fliegen und landen zu lassen, war der Antrieb für die Ingenieure von SmartBird. Luft gezielt zu bewegen, ist eine Kernkompetenz von Festo, die das Unternehmen seit über 50 Jahren antreibt. Die außergewöhnliche Besonderheit von SmartBird ist die aktive Torsion des Flügels ohne zusätzliche Auftriebshilfen. Die Zielvorgaben von SmartBird waren eine energie- und ressourceneffiziente Gesamtstruktur mit minimalem Gesamtgewicht, begleitet von einer Funktionsintegration von Vor- sowie Auftrieb in den Flügeln und der Flugsteuerung im Rumpf- und Schwanzbereich. Weitere Anforderungen waren eine hervorragende Aerodynamik, eine hohe Leistungsdichte im Antrieb sowie eine maximale Agilität des Flugobjektes. Durch eine wissenschaftliche Begleitung konnte in nachvollziehbaren Arbeitsschritten ein intelligenter kybernetischer Gesamtentwurf realisiert werden.

Gezielt verdreht: aktive Torsion beim Flügelaufschlag 4 Auf- und Vortrieb in einer Bewegung: Flügelaufschlag ... Aktiver Gelenktorsionsantrieb Der Ablauf des Schwingenflugs besteht aus zwei wesentlichen Bewegungen. Zum einen schlagen die Flügel auf und ab, wobei vom Rumpf bis zur Flügelspitze die Auslenkungen über eine Hebelmechanik größer werden. Zum anderen verdreht sich der Flügel so, dass die Flügelnase beim Aufschlag nach oben zeigt und der Flügel einen positiven Anstellwinkel hat. Wird die Verdrehung allein der Elastizität des Flügels überlassen, spricht man von passiver Torsion. Wird die Torsion aber gezielt in Größe und zeitlichem Verlauf durch einen Aktuator angesteuert, dann wird aus der passiven Torsion eine aktive Torsion. Flügel: Auf- und Vortrieb des Vogels Der Flügel besteht aus einem zweiteiligen Armflügelholm mit einer Achsaufnahme am Rumpfaustritt, einem Trapezgelenk, wie dies in vergrößerter Form bei Baggern vorkommt, und einem Handflügelholm. Das Trapezgelenk bewirkt eine Übersetzung von 1:3. Der Armflügel erzeugt den Auftrieb, der Handflügel nach dem Trapezgelenk den Vortrieb. Die Holme von Armflügel als auch Handflügel sind torsionssteif ausgeführt. Am Ende des Handflügels befindet sich der Servomotor für die aktive Torsion, der den gesamten Flügel gegenüber dem Holm über eine Außenflügelrippe verdreht. Optimaler Schub durch partiell lineare Kinematik Schlägt SmartBird die Flügel nach oben, verdreht der Servomotor für die aktive Torsion das Handflügelende auf einen positiven Anstellwinkel, der innerhalb eines Bruchteils der Flügelschlagperiode auf einen negativen Anstellwinkel umgeschlagen wird. Zwischen diesen Umkehrphasen bleibt der Torsionswinkel konstant. Durch diesen Bewegungsablauf wird die Strömung am Profil optimal für die Erzeugung der Schubkraft genutzt. Rumpf: sicheres Gehäuse für die Technik Im Rumpf sind Batterie, Motor und Getriebe, die Kurbelmechanik sowie die Steuer- und Regelelektronik untergebracht. Der Außenläufermotor schlägt die Flügel über ein zweistufiges Stirnradgetriebe mit der Untersetzung 1:45 auf und ab. Er ist mit drei Hall-Sensoren ausgestattet, um die genaue Flügelstellung bestimmen zu

können. Vom Getriebe aus wird über ein Pleuelgelenk die Schlagleistung in den Handflügel geleitet. Die Kurbelmechanik hat keinen Totpunkt und erzeugt dadurch einen runden Lauf mit geringen Lastspitzen. Dies bewirkt einen ruhigen Flug. Synchron ist die Kopf- und Rumpfpartie über zwei elektrische Antriebe und Schubstangen gegenläufig in jede Raumrichtung zu bewegen. Hierdurch werden eine aerodynamische Rumpfbiegung und gleichzeitig eine Gewichtsverlagerung erreicht, wodurch SmartBird sehr agil und wendig wird. Schwanz: Hilfe bei Auftrieb und Steuerung Auch der Schwanz des SmartBird erzeugt Auftrieb. Er hat sowohl Höhen- als auch Seitenruderfunktion. Fliegt der Vogel geradeaus, stabilisiert die V-Stellung der beiden Schlagflügel den Vogel, analog zu einem herkömmlichen Seitenleitwerk eines Flugzeugs. Zum Einleiten einer Kurve wird der Schwanz schräg gestellt. Kippt der Schwanz um die Längsachse, bewirkt dies ein Gieren um die Hochachse. Messen, Steuern und Regeln Die On-Board-Elektronik ermöglicht eine präzise und somit effiziente Ansteuerung der Flügeltorsion in Abhängigkeit von der Flügelposition. Ein leistungsstarker Mikrocontroller berechnet dazu die optimale Einstellung zweier Servomotoren, die jeweils die Flügeltorsion einstellen. Die Synchronisierung des Bewegungsablaufs zwischen der Schlagbewegung und der Torsionsbewegung erfolgt über das Auslesen der absoluten Position des Motors für die Schlagbewegung mit Hilfe von drei Hall-Sensoren. Der aktive Gelenktorsionsantrieb verlangt eine präzise Abstimmung der beiden Bewegungsformen Schlagen und Verwinden und ist damit unter vollständiger und fortlaufender Kontrolle. Intelligentes Monitoring Eine bidirektionale Funkkommunikation mittels ZigBee Protocol erlaubt die Überwachung der Flügelposition und Flügeltorsion. Sie übermittelt Betriebsdaten wie den Batterieladezustand, die Leistungsaufnahme und die Steuereingaben des Piloten. Zusätzlich können die Steuerparameter der Torsion während des Fluges in Echtzeit eingestellt und somit optimiert werden. Dieses intelligente Monitoring ermöglicht es, zusammen mit der elektronischen Steuerung die Mechanik in Sekundenbruchteilen an neue Situationen zu adaptieren. Der mechanische Aufbau des Vogelmodells konnte dadurch einfacher, effizienter und leichter konstruiert werden. Dadurch wurde der Wirkungsgrad des biomechatronischen Gesamtsystems für den Flugbetrieb optimiert. ... und Flügelabschlag 5

6 Echtzeit-Monitoring von Flügelposition und -torsion Theoretische Grundlage Theoretisch ist ein hoher aerodynamischer Wirkungsgrad nur durch eine aktive Torsion zu erzielen, wobei eine geringe Leistung durch einen Aktuator zugeführt werden muss. Die aufgebrachte Schlagleistung wird mit aktiver Torsion sehr effizient in Schubleistung umgesetzt. Der aerodynamische Wirkungsgrad ist das Verhältnis von erzielter Schubleistung zu aufgebrachter Schlag- und Drehleistung. Wissenschaftliche Begleitung Untersucht und gemessen wurde SmartBird in seiner Entwicklung nach dem Vorbild des französischen Physiologen Étienne-Jules Marey (1830 –1904). Er ließ Vögel in einem Rundlauf fliegen und untersuchte ihren Flug. Für die Bestimmung des elektromechanischen Wirkungsgrads wurde eigens ein Versuchsgerät entwickelt, ein sogenanntes Bremsdynamometer. Wirkungsgrade als Maß für die Effizienz SmartBird und seine Vorgängermodelle haben elektromechanische Wirkungsgrade bis etwa 45% gezeigt. Bei Messungen im Rundlauf sind für den aerodynamischen Wirkungsgrad Werte bis zu 80% ermittelt worden. Der Gesamtwirkungsgrad wird gebildet aus dem Produkt der beiden Teilwirkungsgrade. Da der aerodynamische Wirkungsgrad zwar berechenbar, aber nicht direkt messbar ist, ergibt er sich aus den Resultaten der Messung des Gesamtwirkungsgrades und des elektromechanischen Wirkungsgrades. Zur Ermittlung des elektromechanischen Wirkungsgrades liefert das Bremsdynamometer über die Messung von Drehmoment und Winkelgeschwindigkeit fortlaufend die verfügbare Leistung, die beim Flug abgegeben wird. Hierfür wird die Hubbewegung des Schlagantriebs auf eine Welle übertragen, die von einer Bremsbacke belastet wird. Ein Kraftsensor hält dabei den Hebelarm der Bremse. Ein Winkelsensor misst die Drehung der Welle. Drehmoment und Winkelgeschwindigkeit liefern die mechanische Leistung. Im Verhältnis zur eingespeisten elektrischen Leistung ergibt sich der elektromechanische Wirkungsgrad. Strömung optimal nutzen Vor- und Auftrieb werden ausschließlich durch das Schlagen der Flügel erzeugt und benötigen rund 25 Watt Leistung. Dies bei einem Gesamtgewicht von ca. 400 Gramm und einer Flügelspannweite von zwei Metern. So ist SmartBird ein hervorragendes Beispiel für die Funktionsintegration, für den ressourceneffizienten extremen Leichtbau und zugleich ein Beispiel, wie Strömungsphänomene in Luft optimal ausgenutzt werden können. Die Steuerung des Ablaufs von Flügelschlag und Verdrehung erfolgt im Takt weniger Millisekunden und bewirkt optimale Strömungsverhältnisse der Luft am Flügel. Das Flugmodell SmartBird kommt in der Außenhülle ohne rotierende Teile aus und ist somit nicht verletzungsgefährdend.

Paradigmenwechsel durch Bionik Mit dem SmartBird gelingt Festo im Rahmen des Bionic Learning Network erneut der Übertrag eines natürlichen Prinzips auf einen technischen Bereich. SmartBird regt an, neue Lösungen in der Automation zu suchen und dabei die Natur im Blick zu haben. Mechatronischer Gesamtentwurf SmartBird ist ein mechatronischer und kybernetischer Gesamtentwurf, der zahlreiche einzelne Lösungen zu einem faszinierenden Gesamtobjekt verbindet. Erst die Integration der intelligenten Mechanik, der elektrischen Antriebstechnik, der Erkenntnisse aus der Strömungslehre, der intelligenten Steuerungs- und Regelungstechnik, des Condition Monitoring und der permanenten wissenschaftlichen Validierung und des Transfers der wissenschaftlichen Erkenntnisse in die Praxis machten SmartBird möglich. Bereits jetzt nutzt Festo sein Know-how im Strömungsverhalten für die Entwicklung aktueller Zylinder- und Ventilgenerationen. Durch Analyse der Strömungsphänomene beim SmartBird hat sich Festo zusätzliches Wissen für die Optimierung seiner Produktlösungen angeeignet und gelernt, noch effizienter zu konstruieren. Diese Konstruktionseffizienz ermöglicht es, kompakt gebaute Produkte zu entwickeln, die weniger Einbauraum benötigen, strömungsoptimiert sind und dadurch energieeffizienter werden. Energieeffizient und ressourcenschonend Durch seine optimierte Form und seine Leichtbauweise in Karbonfasertechnik ist der SmartBird ein hervorragendes Beispiel für energieeffizientes Bewegen und einen ressourcenschonenden Umgang mit dem verwendeten Material. Die Funktionsintegration zweier Antriebsarten in einer hybriden Lösung steigert ebenfalls die Ressourceneffizenz. Funktionsintegration für Hybridtechnologie Diese Funktionsintegration gibt Aufschlüsse für die Entwicklung und Optimierung von hybriden Antriebstechnologien. Schon jetzt kombiniert Festo die Vorzüge der Pneumatik mit den Vorteilen von elektrischen Linearachsen zu einer schnellen und hochpräzisen linearen Antriebstechnologie. Mögliche Applikationsfelder Die Einsatzmöglichkeiten von gekoppelten Antrieben für Schlagund Drehbewegungen reichen von Generatoren zur Energiegewinnung aus Wasser, so genannten Hubflügelgeneratoren, bis hin zu neuen Stellantrieben in der Prozessautomation. Durch den Paradigmenwechsel der Bionik forciert, hat Festo bereits in der Vergangenheit Produkte entwickelt, die ihre Akzeptanz in der Industrie gefunden haben – im Fokus: Energieeffizienz und Ressourcenschonung. Betriebssicherheit durch Condition Monitoring Während des Flugs von SmartBird werden permanent die Daten von Flügelposition und Flügeltorsion erfasst. Die Steuerparameter der Torsion können in Echtzeit während des Fluges eingestellt und somit optimiert werden. Das gewährleistet die Flugstabilität und somit die Betriebssicherheit des Vogels. Condition Monitoring: Prozesssicherheit durch permanente Diagnose Strömungsverhalten in der Auslegung und Simulation neuer Produkte 7

Projektbeteiligte Projektinitiator: Dr. Wilfried Stoll, Geschäftsführender Gesellschafter, Festo Holding GmbH Projektleiter: Dipl.-Ing. (FH) Markus Fischer, Corporate Design, Festo AG & Co. KG Entwurf und Fertigung: Rainer Mugrauer, Günter Mugrauer, Andreas Schadhauser, Effekt-Technik GmbH Schlaitdorf Elektronik und Integration: Dipl.-Ing. Agalya Jebens, Dipl.-Ing. Kristof Jebens JNTec GbR, Gärtringen Auslegung und wissenschaftliche Betreuung: Dr. Wolfgang Send, Felix Scharstein, ANIPROP GbR, Göttingen Fotos: Thomas Baumann, Esslingen Axel Waldecker, Murr Präparierte Silbermöwe: Leihgabe des Staatlichen Museums für Naturkunde Stuttgart Präparationsarbeiten: Jan Panniger Festo AG & Co. KG Ruiter Straße 82 73734 Esslingen Germany Telefon 0711347-0 Telefax 0711347-21 55 cc@de.festo.com www.festo.com/bionik Technische Daten Rumpflänge: 1,07 m Spannweite: 2,00 m Gewicht: 0,450 kg Batterie: Lithiumpolymer Akku, 2 Zellen, 7,4 V, 450 mA Servos: 2 Digitalservos mit 3,5 kg Stellkraft für die Kopf- und Schwanzsteuerung 2 Digitalservos für die Flügeltorsion mit 45 Grad Stellweg in 0,03 sec El. Leistung: 23 Watt Struktur: Kohlefaser Leichtbaustruktur Verkleidung: extrudierter Polyurethanschaum Mikrocontroller: MCU LM3S811 32 Bit Mikrocontroller@50 MHz 64 Kbytes Flash, 8 Kbytes RAM Funkübertragung: 868 Mhz/2,4 GHz bidirektionale Funkübertragung basierend auf ZigBee Protocol Motor: Compact 135, bürstenlos Sensorik: Motorpositionierung 3x Hall Sensoren TLE4906 Accelerometer: LIS302DLH Power 2 Zellen LiPo-Akku mit SpannungsüberManagement: wachung und Stromüberwachung ACS715 LED-Ansteuerung: TPIC 2810D 54759 de 4/2011 Film
