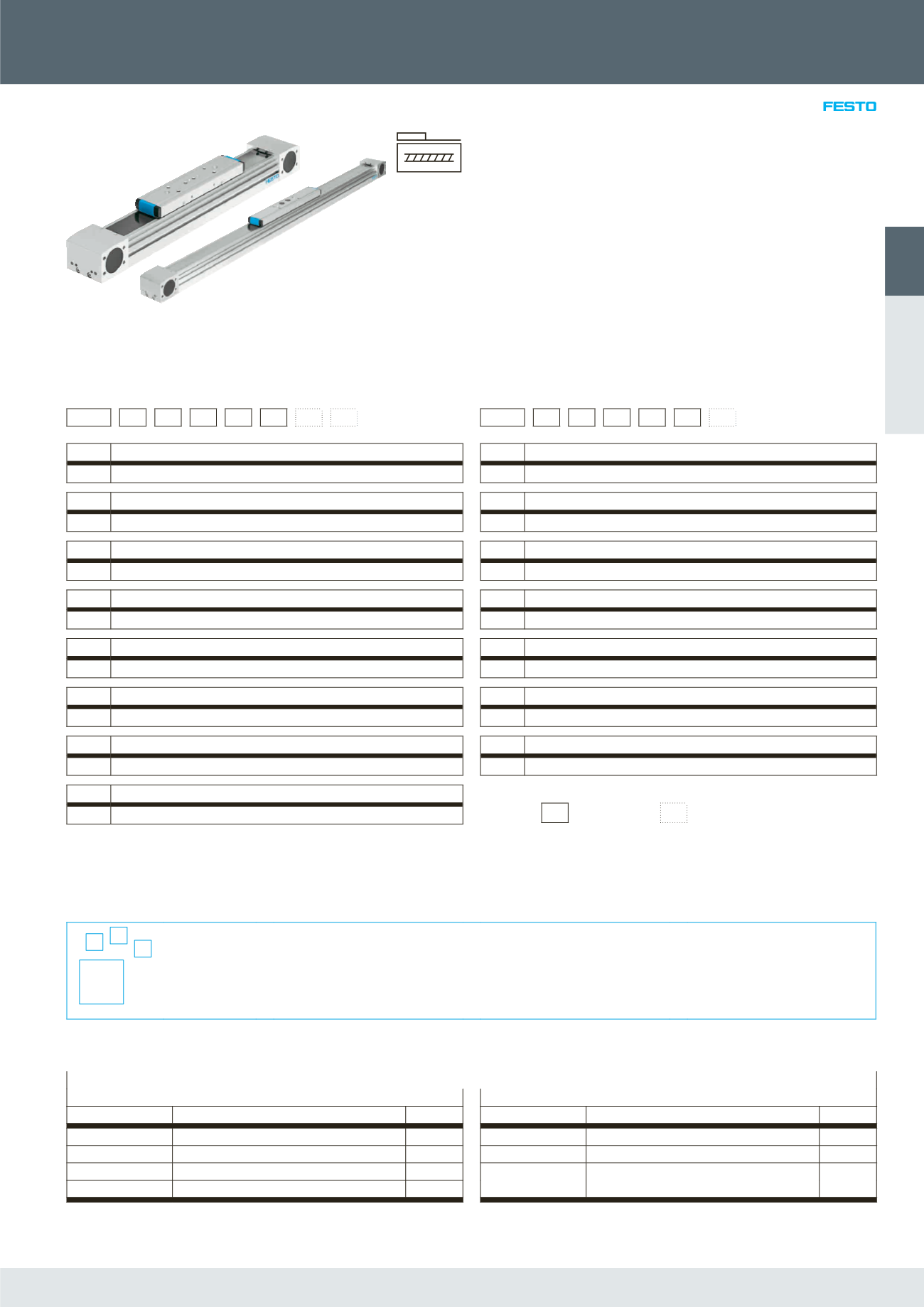

ELGA-TB
65 2016/11 – Änderungen vorbehalten 
Eleketromechanische Antriebe > Linearantriebe > Linearantriebe und Schlitten >
Zahnriemenachsen ELGA-TB, mit Kugelumlaufführung KF/Rollenführung RF
• Die innenliegende Führung ist durch
das magnetisch dichtende Abdeck-
band geschützt
• Sperrluftanschlüsse verhindern das
Eindringen von Schmutz in die Achse
• ELGA-TB-KF: Integrierte Kugelumlauf-
führung für hohe Vorschubkräfte.
Führung und Kugelgewindetrieb innen-
liegend
• ELGA-TB-RF: Integrierte Rollenführung
für hohe Belastungen und Momenten-
belastungen
Bestellschlüssel
Zahnriemenachse mit Kugelumlaufführung KF
001 002 003 004 005 006 007 008
ELGA – TB – KF – – – 0H – –
Zahnriemenachse mit Rollenführung RF
001 002 003 004 005 006 007
ELGA – TB – RF – – – 0H –
001 Typ
ELGA Linearachse
002 Antriebsfunktion
TB Zahnriemen
003 Führung
KF Kugelumlaufführung
004 Baugröße
... 70, 80, 120, 150
005 Hub [mm]
... 1 ... 8500
006 Hubreserve [mm]
0H keine Hubreserve
007 Wegmesssystem, inkremental
– ohne
008 Anbaulage Wegmesssystem
– ohne
001 Typ
ELGA Linearachse
002 Antriebsfunktion
TB Zahnriemen
003 Führung
RF Rollenführung
004 Baugröße
... 70, 80, 120
005 Hub [mm]
... 1 ... 7400
006 Hubreserve [mm]
0H keine Hubreserve
007 Partikelschutz
– Standard
Legende: Muss-Angabe Kann-Angabe
Bestellung
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt­
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Konfigurations-Teile-Nr.
Zahnriemenachse mit Kugelumlaufführung KF Zahnriemenachse mit Rollenführung RF
004 Baugröße Typ Teile-Nr. 004Baugröße Typ Teile-Nr.
70 ELGA-TB-KF-70-...-0H 8024914 70 ELGA-TB-RF-70-…-0H 1371245
80 ELGA-TB-KF-80-...-0H 8024915 80 ELGA-TB-RF-80-…-0H 1371246
120 ELGA-TB-KF-120-...-0H 8024916 120 ELGA-TB-RF-120-…-0H 1371247
150 ELGA-TB-KF-150-...-0H 8024917
