Koncepcje sterowania i instalacji

Wasza koncepcja systemu określa idealne rozwiązanie wykorzystujące wyspy zaworowe

Wyspy zaworowe korzystające z CPX, opcjonalnie ze sterownikiem CODESYS oraz z systemami instalacyjnymi CPI i CTEL pozwalają na wykorzystanie tych koncepcji instalacji i sterowania, które będą idealnie dopasowane do Twojej koncepcji systemu. Alternatywnie możliwe jest też wykorzystanie sterownika nadrzędnego IO-Link CECC Festo, który pozwala na zintegrowanie dodatkowych funkcji zewnętrznych. Prostota wykonania: hybrydowe połączenie scentralizowanych i rozproszonych systemów instalacyjnych.


Scentralizowany/hybrydowy system instalacji

W scentralizowanym systemie instalacji, poszczególne napędy i funkcje są łączone i sterowane przez jedną wyspę zaworową za pośrednictwem sterownika CODESYS.



Zalety scentralizowanego systemu instalacji:

  • Do 60% wyższa sprawność dzięki integracji funkcji
  • Koszt kanałów zmniejszony nawet o 50%
  • Do 40% wyższa wydajność





Hybrydowe systemy instalacji łączą zalety scentralizowanych i rozproszonych systemów instalacji.

Rozproszone systemy instalacji / rozszerzenia systemu

Poszczególne funkcje są połączone w sposób rozproszony do małej wyspy zaworowej za pomocą krótkich przewodów. Wyspa zaworowa połączona jest ze sterownikiem za pomocą przewodu hybrydowego zapewniającego zasilanie i przepływ danych.



Zalety rozproszonego systemu instalacji:

  • Czas cyklu zmniejszony nawet o 30% dzięki krótkim przewodom
  • Oszczędność miejsca do 70%
  • Zużycie powietrza zmniejszone nawet o 50%

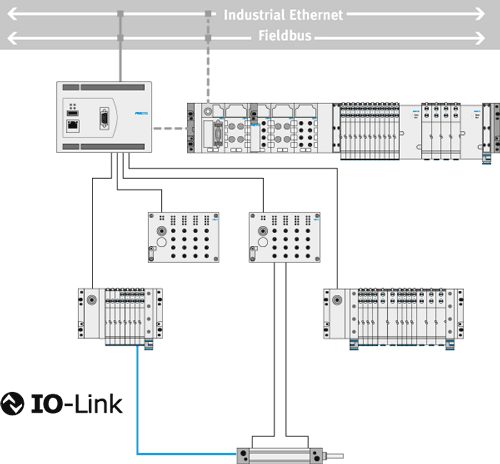

Zdecentralizowana instalacja

Dostępne systemy i korzyści:

System instalacyjny CPI w katalogu

  • Różne strefy napięciowe dzięki dodatkowemu zasilaniu elektrycznemu
  • Więcej podzespołów - do czterech modułów w jednym ciągu

System instalacyjny CTEL (I-Port, CTEU) w katalogu

  • Konfiguracja automatyczna
  • Niedrogie funkcje podstawowe

IO-Link master w katalogu

  • Otwarty, standaryzowany system
  • Integrowalne funkcje zewnętrzne

Nowość w CPX:

CODESYS

Opcje dla Industry 4.0:

integracja przez OPC UA




Łatwa konfiguracja i diagnostyka wszystkich modułów CPX:

Festo Maintenance Tool

Diagnostyka i informacje serwisowe przy pomocy web monitor:

CPX web monitor

Narzędzie uruchomieniowo-serwisowe dla wszystkich produktów:

Festo Field Device Tool

Oprogramowanie Festo Configuration Tool

Proste uruchomienie:

Pliki z opisem urządzenia

Elementy funkcjonalne

Firmware

Tszablony dla uchwytów tabliczek opisowych dla wysp zaworowych

Szablon w formacie MS Word



CTEL/CTEU: doskonale prosta i niskonakładowa technologia fieldbus

Moduł magistrali dla różnych wysp zaworowych i wejść cyfrowych
