Pines posicionadores de soldadura de ZAYTRAN

Cilindros de pines posicionadores automotrices

Desde 1987, ZAYTRAN ha fabricado series de actuadores giratorios que utilizan una tecnología de acanalado para brindar antirrotación. Las técnicas se desarrollaron a lo largo del tiempo, a fin de fabricar sistemas de acanalado en forma eficiente y consistente.

LSA-73-S de ZAYTRAN

Carrera[mm]: 25, 50

Presión máxima[bar]: 8.2 bar (120 psi)

Descripción: Óptimo para aplicaciones de un solo pin recto

  • Accionamiento: neumático
  • Fuerza de extensión a 4.1 bar (60 psi): 86.2 kg (240 lb)
  • Fuerza de retracción a 4.1 bar (60 psi): 72.6kg (193 lb)
  • Peso de ensamblaje: 2.03kg (4.49 lb)

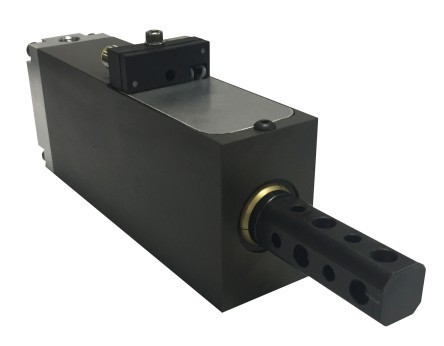

LSA-73-L de ZAYTRAN

Carrera[mm]: 25, 50

Presión máxima[bar]: 8.2 bar (120 psi)

Descripción: Adecuado para bloques L y aplicaciones de un solo pin de carga compensada

  • Accionamiento: neumático
  • Fuerza de extensión a 4.1 bar (60 psi): 86.2kg (240 lb)
  • Fuerza de retracción a 4.1 bar (60 psi): 72.6kg (193 lb)
  • Peso de ensamblaje: 2.27kg (5.00 lb)

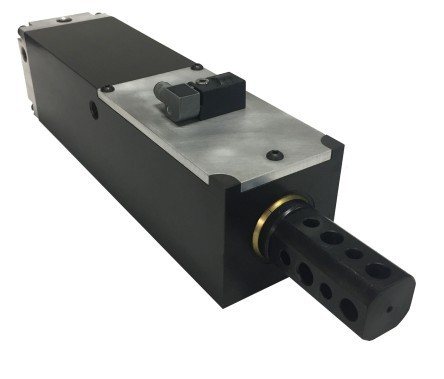

LSA-95 de ZAYTRAN

Carrera[mm]: 25, 50

Presión máxima[bar]: 8.2 bar (120 psi)

Descripción: Carrera corta, diseño compacto y posicionamiento de múltiples dispositivos

  • Accionamiento: neumático
  • Fuerza de extensión a 4.1 bar (60 psi): 200kg (435 lb)
  • Fuerza de retracción a 4.1 bar (60 psi): 150kg (330 lb).
  • Peso: 4.35kg (9.6 lbs)

* Versión Spring Lock disponible

LSA-95 de ZAYTRAN

Carrera[mm]: 25, 50

Presión máxima[bar]: 8.2 bar (120 psi)

Descripción: Carrera corta, diseño compacto y posicionamiento de múltiples dispositivos

  • Accionamiento: neumático
  • Fuerza de extensión a 4.1 bar (60 psi): 200kg (435 lb)
  • Fuerza de retracción a 4.1 bar (60 psi): 150kg (330 lb).
  • Peso: 6.8kg (9.6 lbs)

* Versión Spring Lock disponible

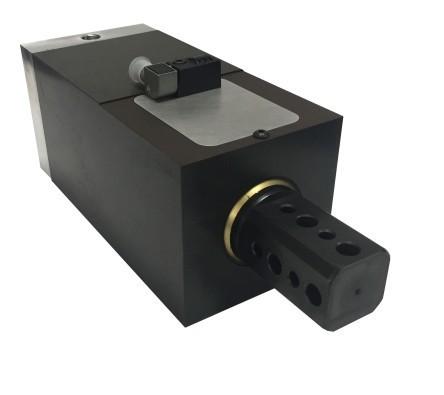

LSA-100 de ZAYTRAN

Carrera[mm]: 25, 50, 75, 100, 125, 150, 175 o 200

Presión máxima[bar]: 68 bar (1000 psi)

Descripción: Cargas ultra pesadas con carrera larga y posicionamiento de múltiples dispositivos

  • Accionamiento: neumático o hidráulico
  • Fuerza de extensión a 4.1 bar (60 psi): 227.3kg (500 lb)
  • Fuerza de retracción a 4.1 bar (60 psi): 140.9kg (310 lb)
  • Peso de ensamblaje : 12.7kg (28.0 lb) – Carrera de 25/50 mm
    15.6kg (34.5 lb.) – Carrera de 75/100 mm
    19.8kg (43.8 lb) – Carrera de 125/150 mm
    25.8kg (56.9 lb) – Carrera de 175/200 mm

LSA-100 Corto de ZAYTRAN

Carrera[mm]: 25, 50

Presión máxima[bar]: 8.2 bar (120 psi)

Descripción: Carrera larga, diseño compacto, doble limpiaparabrisas de bronce.

  • Accionamiento: neumático o hidráulico
  • Fuerza de extensión a 4.1 bar (60 psi): 370.5kg (817 lb)
  • Fuerza de retracción a 4.1 bar (60 psi): 284.8kg (628 lb)
  • Peso de ensamblaje : 9.9kg (21.9 lb)

* Versión Spring Lock disponible

LSA-100 Largo de ZAYTRAN

Carrera[mm]: 75, 100

Presión máxima[bar]: 8.2 bar (120 psi)

Descripción: Carrera larga, diseño compacto, doble limpiaparabrisas de bronce.

  • Accionamiento: neumático o hidráulico
  • Fuerza de extensión a 4.1 bar (60 psi): 370.5kg (817 lb)
  • Fuerza de retracción a 4.1 bar (60 psi): 284.8kg (628 lb)
  • Peso de ensamblaje : 12.8kg (28.2 lb)

* Versión Spring Lock disponible
