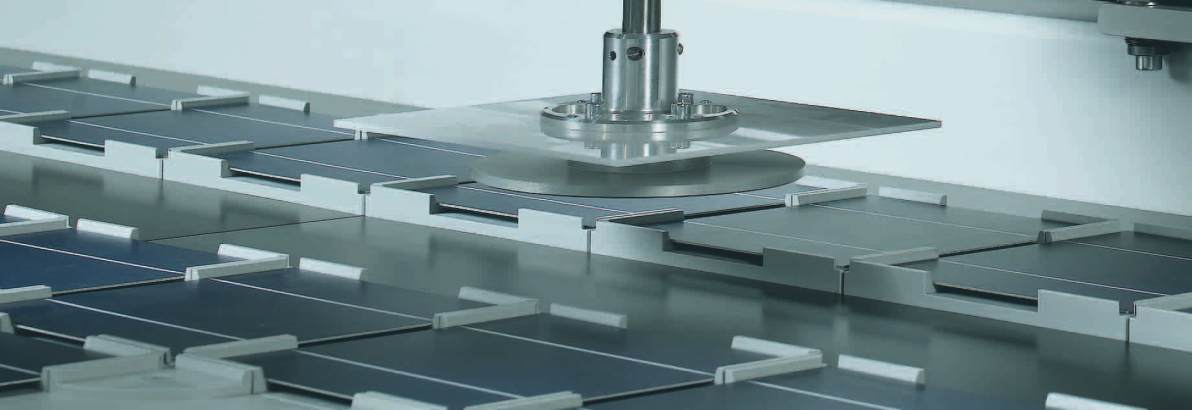

10
Características
400
800
1200
1600
80
70
60
50
40
30
20
10
0
Picks/min
Carrera en sentido X [mm]
Carrera en sentido X
Velocidad de recogida Tiempo de ciclo
[mm]
[Picks/min]
[ms]
400
69
870
500
65
920
700
60
1000
1600
43
1385
Especificaciones técnicas del pórtico en H
Aceleración máxima
50 m/s
2
Velocidad máxima
5 m/s
Precisión de repetición
± 0,1 mm
Precisión absoluta*
± 0,5 mm
Precisión de carrera (< 0,5 m/s)
± 0,5 mm
Carga útil máxima en la placa frontal
6 kg
*Sistema alineado y calibrado de modo ideal
• El número de ciclos indicado
se refiere a una carrera doble
• No se tienen en cuenta los tiem-
pos de sujeción y de espera
50
Espacio operativo y espacio requerido máximos
Velocidad de recogida en función de la carrera horizontal en sentido X
• Ciclo de una carrera doble [mm]
400/500/700/1600
50
Especificaciones técnicas del módulo de elevación giratorio
Carga útil máxima
0,8 kg
Fuerza vertical máxima
480 N
Fuerza nominal
97 N
Par máximo
2,8 Nm
Par nominal
0,56 Nm
Momento admisible de inercia de la masa 400 kg
mm
2
Eje Z
Eje de rotación
Zona de trabajo
200 mm
± 360°
Precisión de repetición
< 0,01 mm < 0,1°
Velocidad máxima
1 m/s
21000°/sec
Z 445
1780
1060
2610
2000
