Ensembles de formation Hydraulique
> Ensembles de formation > Mesure et régulation

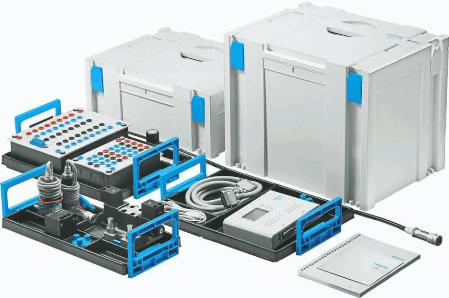

Jeu d’équipement TP 610 – Perfectionnement
Mesure et régulation en hydraulique avec Fluid Lab
®
-H
Prêt pour demain ?
Le jeu d’équipement TP 610 ajoute
aux TP 501 et TP 601 le thème de
la mesure et de la régulation en hy-
draulique. Les contenus de formation
vont du simple relevé de la caracté-
ristique de vannes hydrauliques aux
bases de la commande de vérins.
Ce jeu éveille en outre l’attention
sur l’utilisation efficace de l’éner-
gie hydraulique, en l’illustrant, par
exemple, par des expériences im-
pressionnantes de résistance.
Les nouveautés dans Fluid Lab
®
-H
sont les mesures relatives à la tech-
nologie proportionnelle, avec relevé
de caractéristiques et applications
telles que paliers de pression et cir-
cuits d’avance rapide, ainsi que la ré-
gulation, avec régulation et asservis-
sement de position et de pression.
Les travaux pratiques de mesure et
d’analyse du comportement de sys-
tèmes et d’asservissements prépa-
rent à un avenir dans lequel le dia-
gnostic, la maintenance préventive
et l’efficacité énergétique prennent
de plus en plus d’importance.
La particularité
La réalisation des travaux pratiques
fait appel à des capteurs (tels que
capteurs de pression, de débit et de
position) reliés aux entrées et à des
signaux de commande reliés aux sor-
ties d’une interface EasyPort USB. Le
logiciel Fluid Lab
®
-H fourni d’origine
interprète et visualise les signaux sur
le PC. Les valeurs analogiques sont
représentées sous forme de courbes
de mesure.
Chaque travail pratique est accom-
pagné d’instructions de réalisation,
avec schémas d’implantation et de
raccordement. L’opérateur est guidé
pas à pas à travers les expériences
intéressantes. Les résultats des
mesures sont finalement interpré-
tés, comparés à des corrigés types
et étayés par des questions de syn-
thèse.
Contenus de formation
–– Bases du traitement de données
analogiques
–– Utilisation et adaptation de
capteurs
–– Interprétation des résultats de
mesures
–– Lecture et compréhension de fiches
techniques et courbes de mesure
–– Familiarisation avec les compo-
sants fluidiques et leur fonction-
nement
–– Démonstration d’effets fluidiques
et de leurs particularités
–– Recherche analytique de pannes
–– Énergie hydraulique
–– Évaluation de changements d’état
–– Technique proportionnelle
–– Régulation et asservissement de
position et de pression
Vos avantages
–– Acquisition rapide des valeurs
mesurées sur PC
–– Apprentissage plus efficace par
mesure des composants et inter-
prétation des résultats
–– « Vue » à l’intérieur des circuits et
des composants au moyen de cap-
teurs
–– Possibilité de démonstration aisée
des hypothèses concernant le com-
portement d’un système
–– Apprentissage de la mesure et de
l’analyse et application directe des
acquis à d’autres circuits
–– Démonstration et compréhension
plus rapides des principes de la
fluidique
–– Analyse de systèmes sur PC :
Méthode de diagnostic conforme à
« l’état de l’art »
–– Meilleure compréhension des
composants et processus flui-
diques, d’où une meilleure qualité
de la formation
