Hydraulique proportionnelle
Initiation
Les vannes proportionnelles sont des
vannes autorisant non seulement de
simples opérations de commutation
à l’aide d’électroaimants proportion-
nels, mais permettant aussi l’ouver-
ture progressive d’orifices.
En hydraulique, ces vannes s’uti-
lisent notamment là où il faut des
débits variables (distributeur propor-
tionnel ou limiteur de débit propor-
tionnel), y compris avec compensa-
tion de charge (régulateur de débit
proportionnel), ou des pressions
variables (limiteur de pression pro-
portionnel). Le jeu d’équipement
dispense des connaissances sur les
vannes proportionnelles ainsi que
sur leur mode de fonctionnement et
leur pilotage au moyen d’un amplifi-
cateur proportionnel et d’une carte
de consigne. La conception, le ré-
glage et la mise en service de com-
mandes proportionnelles simples
sont ainsi possibles.
Contenus de formation
Composants :
–– Conception et fonctionnement de
diverses vannes proportionnelles
–– Courbes et grandeurs caractéris-
tiques de vannes proportionnelles
–– Conception et fonctionnement
d’un amplificateur et d’une entrée
de consigne
–– Caractéristique des amplificateurs
à 1 voie et à 2 voies
–– Réglage complet d’un amplifica-
teur à 1 voie
–– Réglage du courant de base, de
l’échelon de courant et du courant
maximal
–– Caractéristiques du distributeur
proportionnel 4/3 et du limiteur
de pression proportionnel
–– Réglage d’un amplificateur à 2
voies
–– Réglage de rampes
–– Réglage de rampes à partir du
diagramme fonctionnel
Mesures et calculs :
–– Détermination des courbes et
grandeurs caractéristiques de
vannes et d’appareils
–– Mesure de grandeurs telles que
pression, débit et temps
–– Calcul du débit de distributeurs
proportionnels
–– Calcul des vitesses de vérins à
double effet sous différentes
charges
–– Calcul de la fréquence de réso-
nance d’un vérin
–– Calcul des temps d’accélération
et de décélération
Circuits hydrauliques :
–– Commande de la pression et de
la vitesse
–– Lecture et réalisation de schémas
électriques et hydrauliques
–– Établissement d’un diagramme
fonctionnel
–– Réalisation et mise en service de
commandes, y compris dépannage
–– Circuits de base de l’hydraulique
proportionnelle, tels que circuit à
paliers de pression, circuit
d’avance rapide, by-pass vers
pompe, accostage de positions,
accélération et décélération contrô-
lées, combinaison logique de
consignes, vitesses indépendantes
de la charge
–– Initiation à la commande à paliers
de pression
–– Freinage de l’avance d’un vérin
–– Inversion d’un moteur hydraulique
–– Réglage de paliers de pression en
fonction du process
–– Combinaison logique externe de
consignes
–– Accostage d’une position avec
décélération
–– Imposition d’une vitesse d’avance
indépendante de la charge

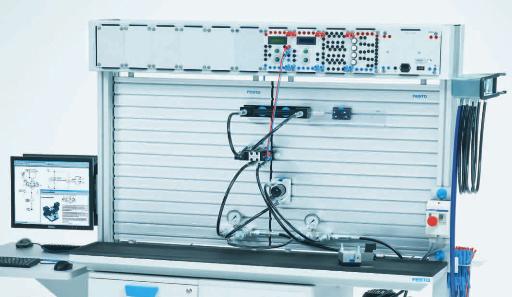

Jeu d‘équipement TP 701 – Initiation
Formation de base Hydraulique proportionnelle
