Hydraulique proportionnelle
Perfectionnement
L’ensemble de formation TP 702
prend directement le relais de l’en-
semble d’initiation TP 701, auquel il
ajoute neuf travaux pratiques d’ap-
profondissement.
Leur réalisation passe par les étapes
suivantes :
–– Saisie du problème à l’aide d’un
schéma d’implantation, d’un dia-
gramme et d’une description
–– Conception du schéma hydraulique
–– Détermination des générateurs de
signaux nécessaires
–– Élaboration du tableau séquentiel
–– Conception de la commande élec-
trique
–– Réalisation et mise en service de
la commande hydraulique propor-
tionnelle
–– Réglage et évaluation des résultats
Contenus de formation
Composants :
–– Détermination des courbes et
grandeurs caractéristiques de
divers capteurs
–– Mise au point d’appareils élec-
triques et hydrauliques
–– Relevé de la caractéristique de
capteurs de course, de pression et
de température
Mesures et calculs :
–– Mesure et traitement de grandeurs
telles que course, temps, pression
et température
–– Traitement de signaux analogiques
Circuits hydrauliques :
–– Commande de pression, vitesse,
accélération, temporisation et
position
–– Lecture et réalisation de schémas
électriques et d’hydraulique pro-
portionnelle
–– Lecture de diagrammes de dépla-
cement
–– Réalisation et mise en service de
commandes d’hydraulique propor-
tionnelle, y compris dépannage
–– Adaptation et mise au point en
fonction d’une description de
séquence donnée
–– Application de circuits de base de
l’hydraulique proportionnelle, tels
que : commande de vitesse de
translation et de rotation, de pa-
liers, d’accélération et de freinage,
circuits différentiels ainsi que
positionnement
–– Réalisation de diagrammes
déplacement-temps et trajectoire
imposés
–– Réglage de positions d’arrêt
précises
–– Réalisation de l’accélération d’un
actionneur à l’aide d’un limiteur de
pression proportionnel
–– Réalisation de mouvements d’os-
cillation d’un vérin à l’aide d’une
commande hydraulique propor-
tionnelle
–– Réalisation du profil de vitesse
imposé par circuit de dérivation
additionnel et arrêt en douceur
en fins de course
–– Réalisation d’un processus de
déplacement à l’aide d’un distribu-
teur proportionnel 2/2 et d’un
limiteur de pression proportionnel

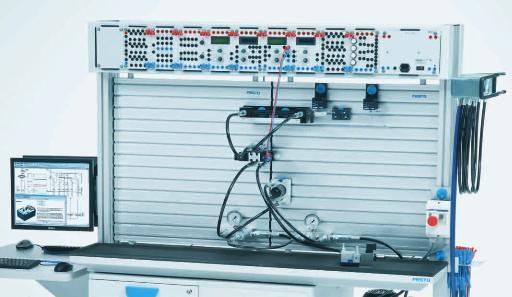

Jeu d‘équipement TP 702 – Perfectionnement
Formation approfondie Hydraulique proportionnelle
