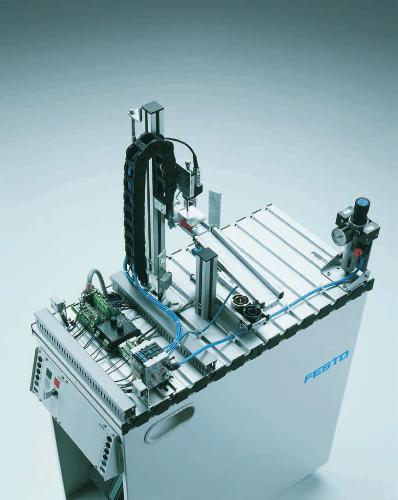

[X] La fgure contient l’équipement complémentaire et accessoires
250
Station de contrôle
Pleins feux sur les capteurs
Fonction
La station de contrôle reconnaît dif-
férentes propriétés des pièces insé-
rées. A l‘aide d‘un capteur optique
et d‘un capteur capacitif, elle est ca-
pable de différencier des pièces. Une
barrière photo-électrique surveille si
la zone de travail est libre avant de
procéder à l‘élévation de la pièce à
l‘aide d‘un vérin linéaire. Un capteur
analogique détermine la hauteur de
la pièce. Un vérin linéaire achemine
les pièces conformes vers la station
voisine en empruntant la glissière à
coussin d‘air supérieure. Les pièces
non conformes sont rebutées via la
glissière à coussin d‘air inférieure.
Thème central :
Capteurs
La station de contrôle réunit toutes
les formes de base des capteurs in-
dustriels et en démontre la mise en
oeuvre : détecteurs de proximité op-
tiques et capacitifs et barrière photo-
électrique. S‘y ajoutent différents dé-
tecteurs de fin de course (inductifs,
magnétiques) pour les vérins.
Option :
Traitement de valeurs analogiques
Un capteur analogique détecte la
hauteur de la pièce, amenée en
contact avec le dispositif de mesure
par le vérin linéaire. Un compara-
teur analyse le signal du capteur et
le transmet sous forme d‘information
numérique. Le signal analogique est
en outre appliqué à une borne dis-
tincte – pour connexion au boîtier
de simulation ou à un API à module
analogique.
