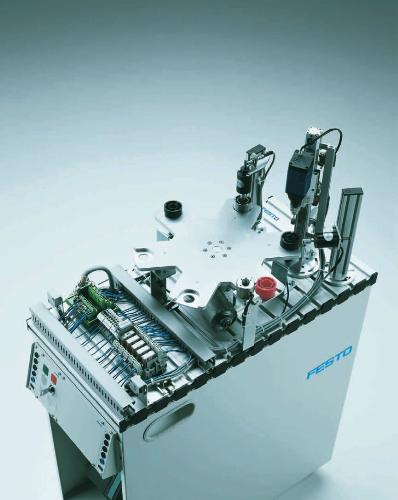

Station d‘usinage
Une solution purement électrique
Fonction
Dans la station d‘usinage, il est pro-
cédé au contrôle et à l‘usinage de
pièces sur un plateau à indexation.
La station utilise exclusivement des
actionneurs électriques. Le plateau
à indexation est commandé par un
moteur à courant continu. Le posi-
tionnement du plateau à indexation
s‘effectue au moyen d‘un circuit à
relais, la position du plateau à in-
dexation est détectée par un capteur
inductif. Sur le plateau à indexation,
les opérations de contrôle et de per-
çage des pièces sont réalisées paral-
lèlement. Un électro-aimant de le-
vage avec détecteur inductif contrôle
si les pièces ont été insérées dans la
bonne position. Pour le perçage, le
serrage de la pièce est assuré par un
électro-aimant de levage. Les pièces
finies sont acheminées au poste sui-
vant par dispositif électrique de dé-
rivation.
Attention ! Perceuse
L‘avance de la perceuse est assurée
par un axe linéaire électrique à mo-
teur à courant continu piloté par un
contacteur- inverseur. La détection
des fins de course s‘effectue à l‘aide
de microcontacteurs. La perceuse
est opérationnelle, mais pour des
raisons de sécurité, le perçage n‘est
que simulé.
Purement électriques :
De nombreux actionneurs différents
La station permet de s‘exercer à la
programmation de deux process se
déroulant en parallèle : perçage et
vérification du perçage. Ces stations
permettent en outre de se familia-
riser avec toute une série d‘action-
neurs différents :
–– Perceuse à courant continu
–– Moteur à courant continu du pla-
teau à indexation
–– Axe linéaire électrique pour
l‘avance de la perceuse
–– Dérivation électrique
–– Electro-aimant de levage dans le
dispositif de serrage et dans le
module de contrôle
