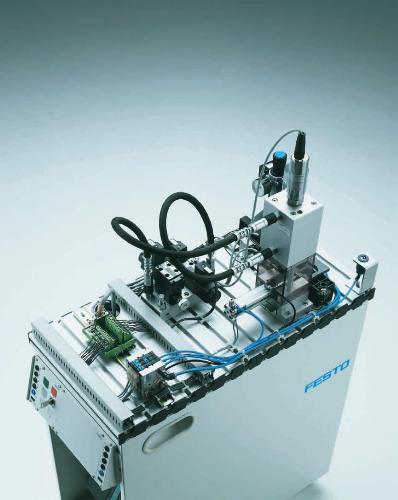

Station de découpe à la presse
Sur le thème de l‘hydraulique
Fonction
La culasse en plastique destinée à
fermer le corps du vérin est livrée
sans orifice de passage de la tige
du piston. La tâche de cette station
consiste donc à percer le passage
de la tige du piston. Un vérin double
effet éjecte d‘abord la culasse (pièce
brute) du magasin à empilage. Un
second vérin charge la pièce brute
dans la presse. Une fois la découpe
achevée, le même vérin éjecte la
culasse finie.
Sujet : pression et force
L’hydraulique joue un rôle décisif
dans les systèmes mécatroniques,
lorsque des forces élevées sont re-
quises. Elle fait donc obligatoirement
partie du sujet « Technique d’action-
nement et d’automatisme » à l’inté-
rieur d’une formation de mécatro-
niciens.
La pression pour le poinçonnage est
fournie par le groupe hydraulique. Le
manocontact situé directement sur la
poinçonneuse assure le bon réglage
de la pression pour le poinçonnage.
