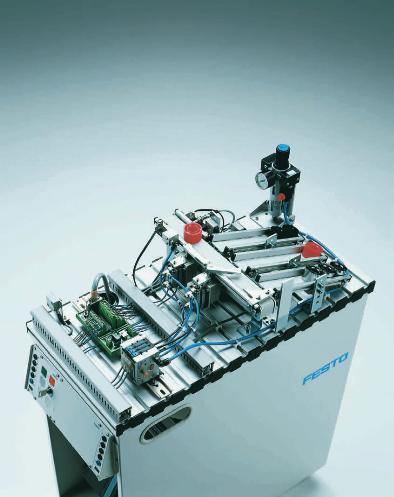

Station de tri
Last but not least
Fonction
Cette station procède au tri de pièces
dans trois glissières. Les pièces insé-
rées au début de la bande sont dé-
tectées à l‘aide d‘un capteur à
réflexion. Des capteurs installés en
aval du barrage détectent les pro-
priétés de la pièce (noire, rouge,
métallique). Le tri des pièces et leur
acheminement aux glissières respec-
tives est assuré par des séparateurs
manœuvrés par des vérins à faible
course via un mécanisme d‘inver-
sion. Une barrière photo-électrique
surveille le niveau de remplissage
des glissières.
Thème :
Détection de pièces
Des capteurs inductifs et optiques
détectent les propriétés « couleur »
et « matière » des pièces. Des vérins
à faible course arrêtent les pièces
sur la bande convoyeuse en mouve-
ment et les dirigent en vue du tri vers
l‘une des trois glissières.
Projet à réaliser :
Extensions de l‘ensemble
modulaire de convoyage
Tous les modules et composants
utilisés dans cette station pro-
viennent de l’ensemble modulaire de
projet « convoyeur », par exemple :
–– dérivations avec vérin à faible
course
–– capteurs
–– rails de sécurité
–– moteur du convoyeur
En raison de sa grande modularité,
la station de tri se prête tout particu-
lièrement aux travaux portant sur la
réalisation de projets.
