Mécatronique et automatisation de la fabrique
> MPS
®
> MPS
®
Stations
[X] La fgure contient l’équipement complémentaire et accessoires
[X]
268

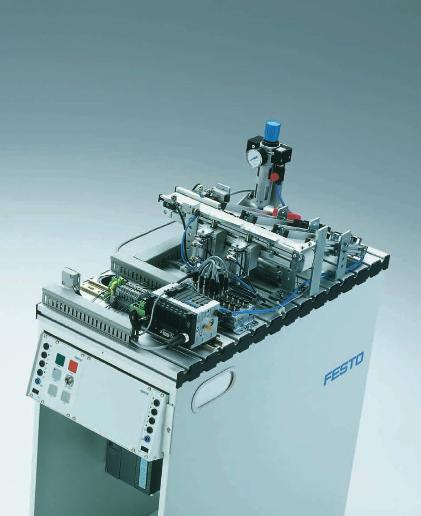

Station de tri DP
Profibus pour
Fonction
Cette station procède au tri de pièces
dans trois glissières. Les pièces in-
sérées au début de la bande sont
détectées à l‘aide d‘un capteur à
réflexion. Des capteurs installés en
aval du barrage détectent les pro-
priétés de la pièce (noire, rouge,
métallique). Le tri des pièces et leur
acheminement aux glissières respec-
tives est assuré par des séparateurs
manœuvrés par des vérins à faible
course via un mécanisme d‘inver-
sion. Une barrière photo-électrique
surveille le niveau de remplissage
des glissières.
La station est équipée d’un terminal
de distributeurs CP à connexion Pro-
fibus DP (esclave DP). Un API à fonc-
tionnalité de maître Profibus DP est
nécessaire pour faire fonctionner la
station.
Thème :
Profibus DP
La station est équipée d‘un terminal
de distributeurs Profibus DP. Toutes
les entrées et sorties de process sont
connectées au terminal de distribu-
teurs. Sur cette station, la transmis-
sion des informations à l‘API s‘effec-
tue via le bus de terrain Profibus
DP. La station de tri est conçue pour
jouer le rôle d‘esclave Profibus DP.
Pour le travail en projets :
Modularità jusque dans les détails
Tous les capteurs sont reliés par
connecteur au module d‘entrée du
terminal de distributeurs. La struc-
ture systématiquement modulaire
s’insère parfaitement dans la péda-
gogie de projet. Des projets simples
peuvent ainsi être réalisés avec une
partie seulement de la station.
