OVEM
101
2016/11 – Änderungen vorbehalten
www.festo.com/catalogue/ ...
Produktoptionen
H Hohes Vakuum
L Hoher Saugvolumenstrom
QO P-V mit QS-Verschraubung, R mit
offenem Schalldämpfer
QS P-V-R mit QS-Verschraubung
GN P-V-R mit Innengewinde
GO P-V mit Innengewinde, R mit
offenem Schalldämpfer
PL P-Anschlussleiste vorbereitet, V-R
mit QS-Verschraubung
PO P-Anschlussleiste vorbereitet, V
mit QS-Verschraubung, R mit
offenem Schalldämpfer
ON NO, stromlos offen (Vakuumer-
zeugung)
OE NO, stromlos offen (Vakuumer-
zeugung) mit Abwurfimpuls
CN NC, stromlos geschlossen (keine
Vakuumerzeugung)
CE NC, stromlos geschlossen (keine
Vakuumerzeugung) mit Abwurfim-
puls
1N 1 Schaltausgang 1x NPN
2N 2 Schaltausgänge 2x NPN
PU 1 Schaltausgang 1x PNP + U
PI 1 Schaltausgang 1x PNP + I
NU 1 Schaltausgang 1x NPN + U
NI 1 Schaltausgang 1x NPN + I
H Alternative Vakuumanzeige
inchHG

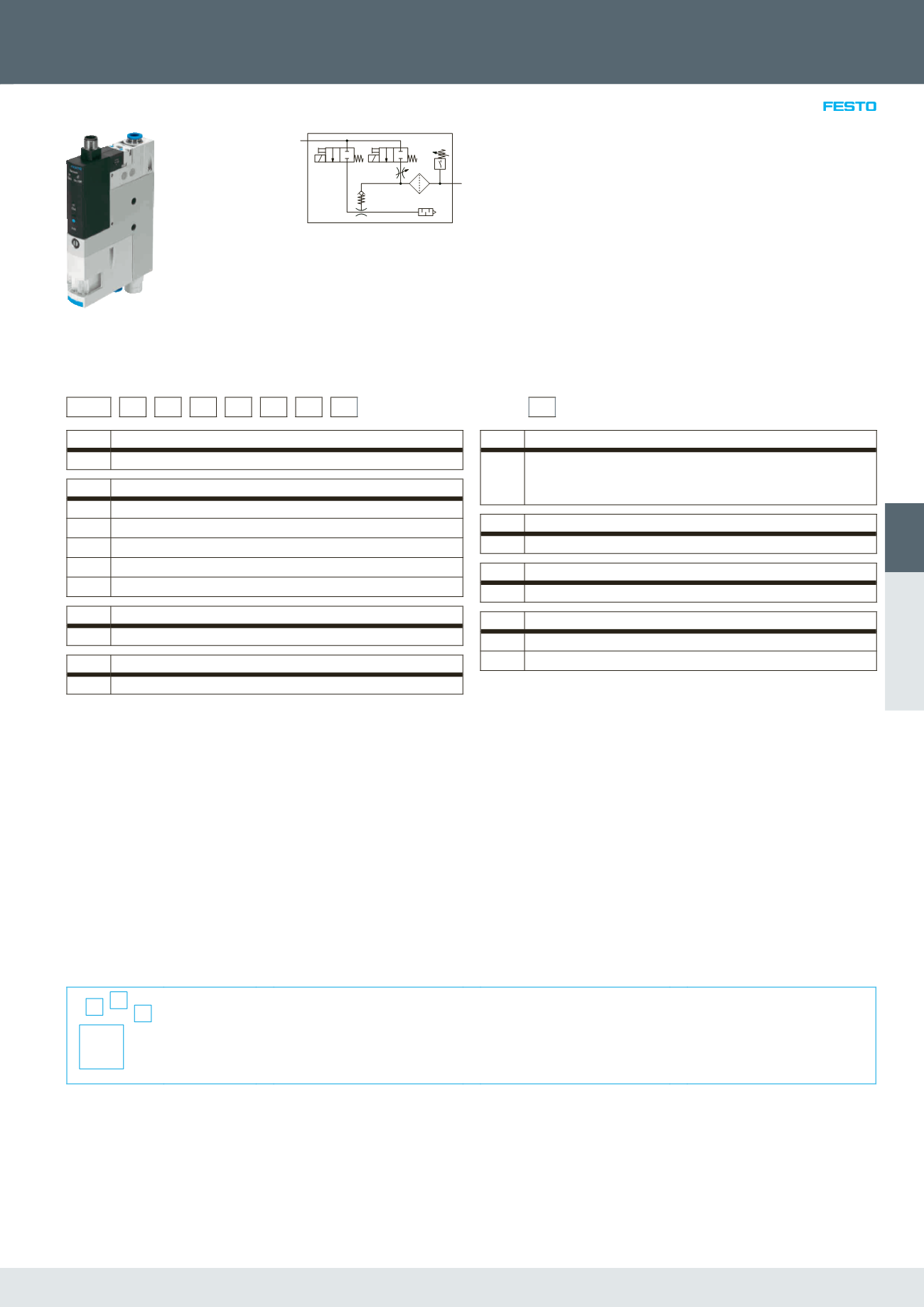

Bestellung – Produktoptionen
Konfigurierbares
Produkt
Dieses Produkt und alle seine Produkt
optionen können über den Konfigurator
bestellt werden.
Den Konfigurator finden Sie unter
Produkte auf
è
www.festo.com/catalogue/ ...Geben Sie den Typ oder die Konfigura-
tions-Teile-Nr. im Suchfeld ein.
Vakuumtechnik > Vakuumsaugdüsen >
Vakuumsaugdüsen OVEM
• Integrierte Überwachung der
Prozessparameter
• Bauraumoptimiert und konfigurierbar
• Integriertes Rückschlagventil gegen
Druckabfall
• 4 Leistungsklassen
• Integrierte Magnetventile zur Steue-
rung der Druckluftversorgung und des
Abwurfimpulses
• Bedien- und wartungsfreundlich
• Einfache Installation durch
QS-Verschraubungen und M12-Stecker
• Schutzart IP65
1
2
Bestellschlüssel
001
002
003
004
005
006
007
008
OVEM – – H – B – QO – CE – N –
Legende:
Muss-Angabe
001
Typ
OVEM
Vakuumsaugdüse mit Magnetventil für Vakuum
002
Nennweite Lavaldüse
05
0,45 mm
07
0,7 mm
10
0,95 mm
14
1,4 mm
20
2,0 mm
003
Ejektor-Charakteristik
H
hohes Vakuum
004
Gehäusegröße /Breite
B
Rastermaß 20 mm
005
Pneumatische Anschlüsse
QO
Druckluftanschluss (P): QS-Verschraubung
Vakuumanschluss (V): QS-Verschraubung
Abluftanschluss (R): Schalldämpfer, offen
006
Ruhestellung der Vakuumsaugdüse
CE
NC, stromlos geschlossen (keine Vakuumerzeugung) mit Abwurfimpuls
007
Elektrischer Anschluss
N
Stecker M12 (5-polig)
008
Vakuumschalter, elektrischer Schaltausgang
1P
1 Schaltausgang 1xPNP
2P
2 Schaltausgänge 2xPNP
